Hoge precisie SMT PCB AOI, PCB geautomatiseerde optische inspectie machine

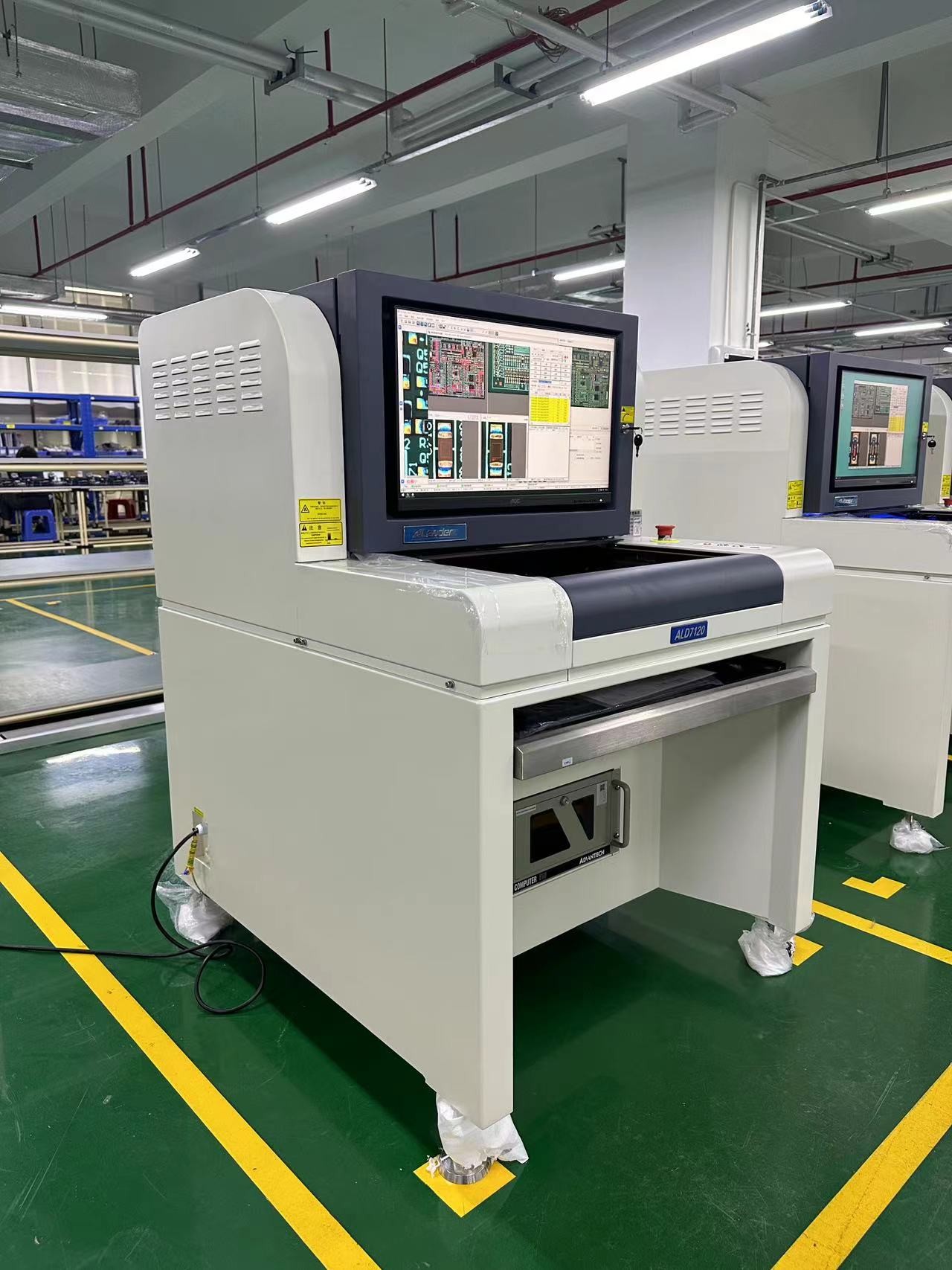

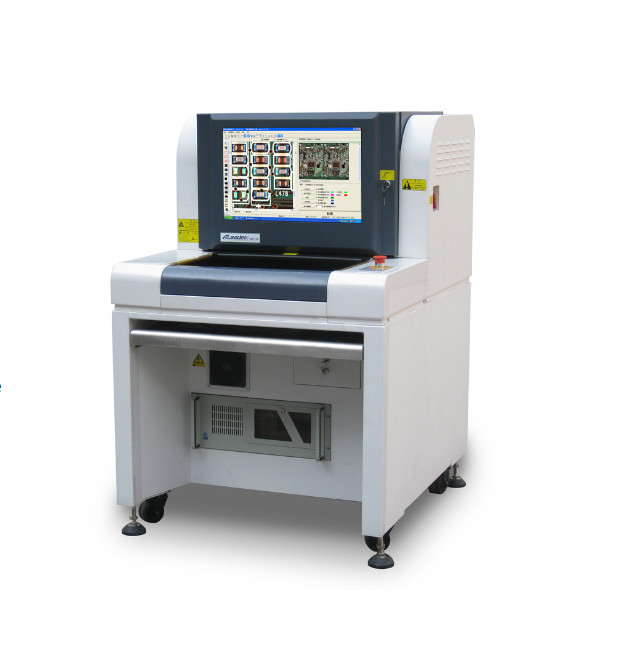

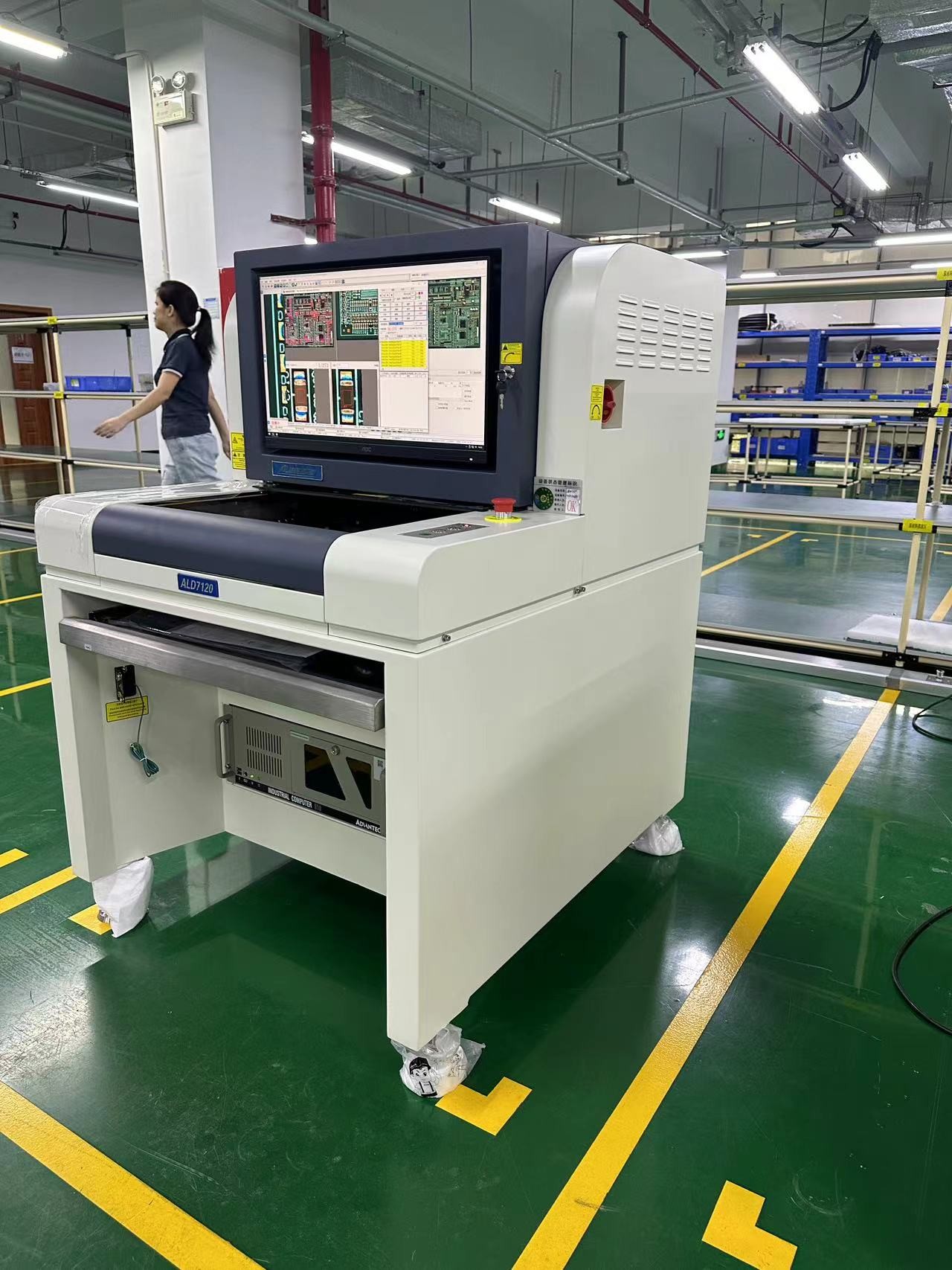

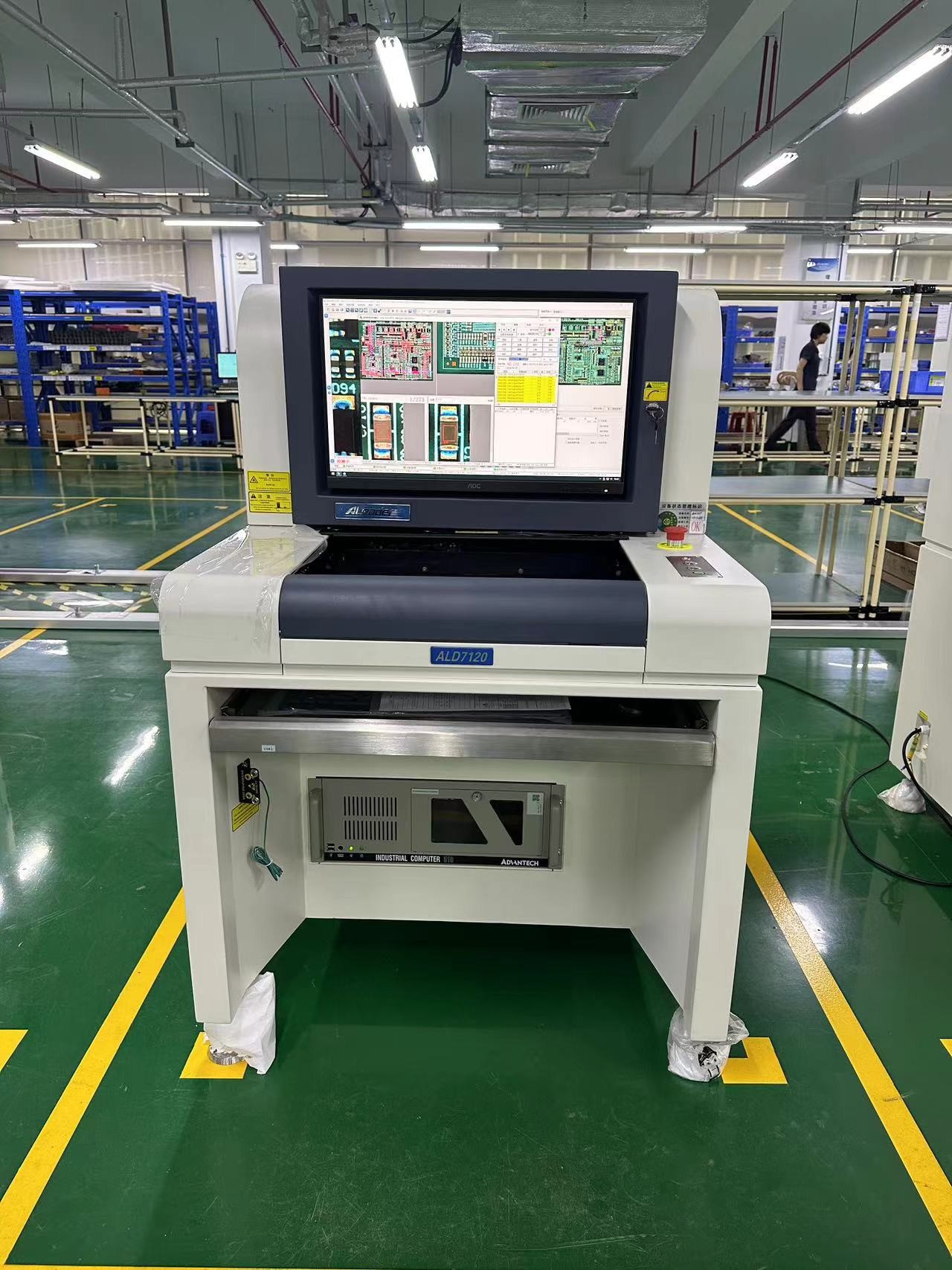

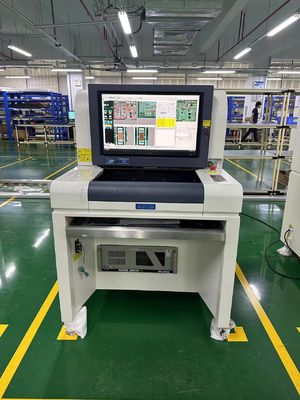

ALeader ALD7120 2D Offline AOI-systeem is speciaal ontworpen voor de kleine en middelgrote SMT-winkels.
Met zijn kleine voetafdruk en stille werking kan ALD7120 zowel in de productie als in de laboratoriumomgeving worden gebruikt.
Het systeem maakt gebruik van de nieuwste i3D-technologie en is uitgerust met de hogesnelheidscamera en de multidirectionele
verlichtingsmodule.
De standaardconfiguratie omvat SPC- en Repair-software die op het systeem is geïnstalleerd.
De ALD7120 kan worden gebruikt om PCB's na reflow, na golf, componenten op lijm en meer te inspecteren.
| Functionele specificaties | ALD7120 | ALD7130 | ALD7150 | |||
|
Testbord |
Na de herstelmethode |
|||||
| Testmethode |
Veel toonaangevende internationale algoritmen zoals TOC, Histograms, Match, Short, OTHER, CREST, PIN-algoritmen, automatische parameters volgens verschillende testpunten. |
|||||
|
Camera |
Intelligente digitale industriële camera met hoge snelheid |
|||||
|
Resolutie/bereik/snelheid |
(Standaard): (Optie): (optie): |
15 μm/pixel 10 μm/pixel 8 μm/pixel |
VZV:36.00mmX30.72mm FOV:24.00mmX20.48mm VZV:19.20mmX16.38mm |
(Snelheid) < 200 ms/FOV(Snelheid) < 200 ms/FOV (Snelheid) < 200 ms/FOV |
||
|
Licht |
Extra helder RRGB coaxieel ringtoren LED-licht (kleurlicht) |
|||||
|
Programmamodus |
Handmatig programmeren, Auto frame, CAD-invoer automatisch overeenkomen met de component bibliotheek |
|||||
|
Afstandsbediening |
Controleren, starten of stoppen van de machine, of de procedures te allen tijde wijzigen. |
|||||
| Inspectiepunten |
Slecht uiterlijk, zoals verkeerd uitgerust, onvoldoende, kort, ontbrekend, scheef, billboard, aan de zijkant bevestigd, omgedraaid, verkeerd onderdeel, beschadigd, polariteit, pseudo-soldering, ontbrekende soldering, overmatige lijm, lege soldering, soldeerbedekkende pin |
|||||
|
Bijzondere kenmerken |
Meerdere programma's tegelijkertijd (steun automatische verandering programma) |
|||||
|
Samenvatting van de productkenmerken en programmacontrole |
Statistiek en analyse van alle testgegevens, controle van de productie en kwaliteitsanalyse overal, kan Excel, Txt-bestand uitvoeren |
|||||
|
Barcode systeem |
De camera kan de streepjescode automatisch lezen en overdragen ((een- of tweedimensionaal),Multi-Mark-functie (inclusief Bad Mark) |
|||||
|
Servermodus |
Administratieve gegevens van veel AOI's via een centrale server |
|||||
|
Operatiesysteem |
Windows 10 | |||||
|
Afbeelding/uitgang |
LCD |
|||||
| Systeemspecificaties | ||||||
|
PCB-grootte |
50×50 mm (min) √430×330 mm (max) | 50×50 mm (min) ¢620×460 mm (max) | 50 × 50 mm ((min) 870 × 650 mm ((max)) | |||
|
PCB-dikte |
0.3 tot 5 mm | |||||
|
Klemsysteemrandvrijheid |
Top:3.5mm Onderaan:3.5 mm | |||||
|
PCB-gewicht |
3 kg | |||||
|
PCB-tolerantie |
< 5 mm of 2% van de diagonale lengte van de PCB |
|||||
|
PCB-hoogte |
Boven: 30 mm Onder: 80 mm | Bovenzijde: 30 mm Onderzijde: 120 mm |
Bovenzijde: 30 mm Onderkant: 120 mm |
|||
|
Vervoerder |
Automatische klem, Automatische compensatie om vervorming te voorkomen |
|||||
|
Hoogte van het transportband |
850 tot en met 920 mm | |||||
|
Conveyorrichting |
Links→rechts of rechts→links |
|||||
|
X/Y Bestuurder |
Schroef- en wisselstroomservo-driver, PCB-vast, camera in XY, goedgekeurd met CTQ |
|||||
|
Stroomvoorziening |
AC230V 50/60 Hz minder dan 0,5KVA |
|||||
|
Gecomprimeerde lucht |
Gecomprimeerde lucht niet gebruikt |
|||||
|
Gewicht |
Ongeveer 290 kg. |
Ongeveer 400 kg. |
Ongeveer 550 kg. |
|||
|
Afmeting |
870 × 1070 × 1310 mm (L × W × H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
Vochtigheid |
10°35°C 35°80% RH (geen dauw) |
|||||
|
Certificaat |
Overeenkomstig de CE-norm |
|||||
