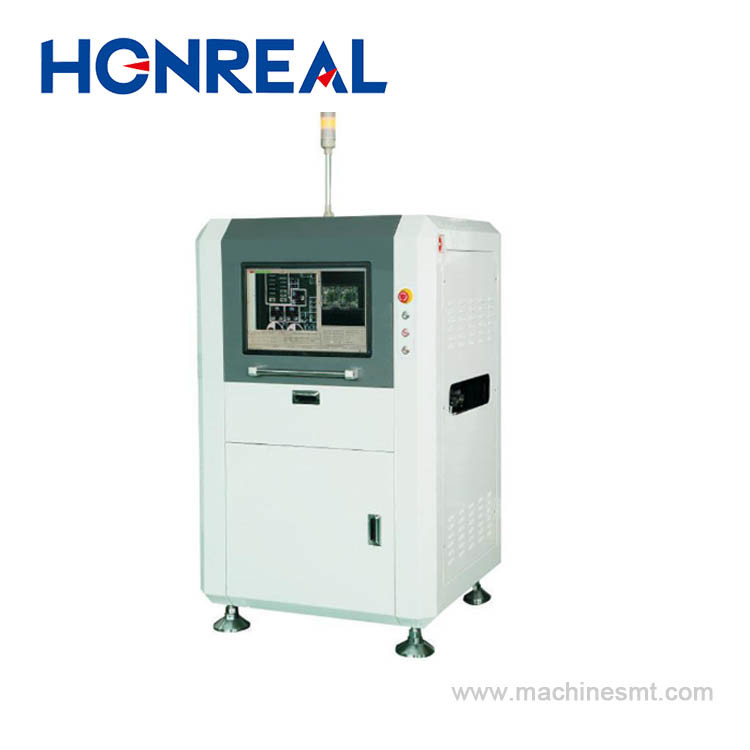

Inline geautomatiseerd SMT AOI-inspectiesysteem Machine Automatic PCB Optical Inspection
  • Naam

Inline geautomatiseerd SMT AOI-inspectiesysteem Machine Automatic PCB Optical Inspection

MOQ: 1 set
Prijs: USD 23000-28000 Per Set
Standaard Verpakking: WoodenCase
Levertijd: 15 werkdagen
Betaalmethode: L/C, T/T, Western Union
Leveringscapaciteit: 100 stuks/maand
Gedetailleerde informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
HONREAL
Certificering
CE ISO
Modelnummer
H800
Camera:
CCD Kleurrijke camera
Breedteaanpassing:
Automatisch
PCB-grootte:
20 mm × 20 mm tot 360 mm × 400 mm
Minimale onderdelen:
01005 chip
Precieze locatie:
< 8 μm
Bewegingssnelheid:
830 mm/sec (MAX)
Weergave:
22 " display
Machineafmeting:
L980 mm × 980 mm × 1600 mm
Markeren:

SMT AOI-inspectiesysteem

,

Inline AOI-inspectiemachine

,

Automatische PCB AOI-inspectiemachine

Productbeschrijving

Inline Geautomatiseerd SMT AOI Inspectiesysteem Machine Automatische PCB Optische Inspectie


Beschrijving

1. Eenvoudig te bedienen en multifunctionele AOI

Het kan op verschillende kwaliteitscontrolepunten in de SMT-lijn worden geplaatst om 2D-soldeerpastakwaliteit te controleren, componentdefecten te inspecteren vóór reflow-soldeerwerk, PCBA-kwaliteit te inspecteren na reflow-soldeerwerk en DIP-golfsoldeerwerk.

2. Eenvoudige interface

Eenvoudige software-interface die overeenkomt met dagelijkse en effectieve bediening
De werkgeleider zorgt ervoor dat de apparatuur consistent wordt onderhouden
De software is uitgebreid en flexibel
De laagste trainingsvereiste

Via de oppervlaktekleur, helderheid, soldeerbalvorm en kleureigenschappen om te inspecteren of er soldeerballen op de PCB aanwezig zijn. De machine kan de soldeerbal rond het component inspecteren, ook kan de hele PCB inspecteren via het inspectiekader.
3. BGA-inspectiefunctie
Deze functie wordt vóór montage gebruikt om te inspecteren of er onvoldoende soldeer, ontbrekende bal, soldeerbrug enz. aanwezig zijn.


H800Technische parameter:

Categorie Project Specificaties
Visueel identificatiesysteem
Inspectie Gebruik van meerdere algoritmen synthetisch zoals Widm, Kleurbeeldcontrasttechnologie, Kleurextractietechnologie, Gelijkenis, Twee-waardige verwerkingstechnologie, OCR/OCV en zo verder.
Camera 5 miljoen Kleur CCD Camera: 10um/15um/18um/20um/25um
Lichtbron Ringvormig driedimensionaal meerkanaals gekleurd licht, kies RGB/RGBW/RGBR/RWBR afhankelijk van de toepassing
Beeldverwerkingssnelheid 0201 componenten <7,6 ms
Per-beeldtijd 220~450ms
Testinhoud Soldeerpastadefecten Verkeerd uitgelijnd, Overloop, Onvoldoende, Plakken open, Vlek
Componentdefecten Ontbrekend, Verkeerd uitgelijnd, Scheef, Grafsteen, Billboard, Omgekeerd, Omgekeerde polariteit, Verkeerd, Beschadigd
Soldeerdefecten Overloop, Onvoldoende, Kort soldeer, Vlek
Golfsoldeer inspectie Overloop, onvoldoende, kort, overtollig soldeer, soldeergat
Mechanisme systeem
PCB-formaat 20 mm x 20 mm tot 400 mm x 360 mm (Grotere maten kunnen worden gemaakt volgens de eisen van de klant)
PCB-transportband Links naar rechts (optioneel, rechts naar links), PCB-fixatie: van onder naar boven, Automatische PCB-belading en -ontlading, Verstelbare speling, Voldoet aan SMEMA-standaard. Transportbandspeling: 900±20 mm
PCB-dikte 0,3 mm ~ 5,0 mm
PCB-kromming tolerantie <5 mm
Component speling Boven<35 mm, Onder <35 mm
Minimale ruimte onderdelen 01005 chip & 0,3 mm pitch
X, Y platform Driver AC Server
Nauwkeurige locatie <8 um
Bewegingssnelheid 830 mm/SEC (MAX)
Software systeem
Besturingssysteem Windows X64
Besturing & Herkenning kenmerken Widm, Studie OK sjabloon, Automatisch sjabloon instellen beeldvorming, Gegevens en fout numerieke waarde identificeren
operatie Grafische programmering, Meenemen met chipbibliotheek en een inspectiekader verkrijgen volgens chipvorm, vergulde positie, micronaanpassing, en eenvoudige programmering
Netwerk Communicatiepoort SMEMA,
Operatie Grafische programmering, Chinees, Engels
Besturingssysteem
Computer host CPU: Intel E3, Geheugen: 16 GB, Harde schijf: 1 TB
Display 22" LED-display
Andere parameters
Machine afmetingen (L*B*H) L980 mm x 980 mm x 1600 mm
Gewicht Ongeveer 600 kg
Vermogen AC220v, 10%, Eenfasig 5a 50/60hz, Stroomverbruik 600w


Klantshow


Inline geautomatiseerd SMT AOI-inspectiesysteem Machine Automatic PCB Optical Inspection


Bedrijfsinformatie


Shenzhen Honreal Technology Co.,Ltd is een nationaal high-tech bedrijf,Gespecialiseerd in SMT-apparatuur onderzoek en ontwikkeling, productie, verkoop. Diensten voor de top 500 elektronicabedrijven ter wereld. Het maatschappelijk kapitaal van het bedrijf is 5 miljoen.Sinds de oprichting van het bedrijf, Honreal heeft volgehouden in de ontwikkeling van technologie als de kern, kwaliteit als zijn overleving, onafhankelijk onderzoek en ontwikkeling, en continue innovatie. Na continue inspanningen heeft het een aantal high-tech uitvindingsoctrooien.


Inline geautomatiseerd SMT AOI-inspectiesysteem Machine Automatic PCB Optical Inspection


Certificering

Inline geautomatiseerd SMT AOI-inspectiesysteem Machine Automatic PCB Optical Inspection


Contact
Bedrijf Shenzhen Honreal Technology CO.,Ltd.
Adres No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
Tel +86755 2302 0279
Fax +86 755 2330 6782
Postcode 518125
Skype/Whatsapp/Wechat +8613715227009
E-mail:

Monica@szhonreal.com

Judy@szhonreal.com

Rain@szhonreal.com












Labels:

Automatische AOI-inspectiemachine,

Online AOI-inspectiemachine,

PCB-geautomatiseerde optische inspectieapparatuur
