Automatische visuele AOI-inspectie-machine-apparatuur Elektrische knop bediend

Inspectie

Het gebruik van meerdere algoritmen synthetisch, zoals Widm, kleurbeeldcontrasttechnologie, kleurextractie-technologie, vergelijkbaarheid, technologie voor het verwerken van twee waarden, Ocr/Ocv enzovoort.

Camera

5 miljoen Kleur Ccd Camera: 10um/15um/18um/20um/25um

Lichtbron

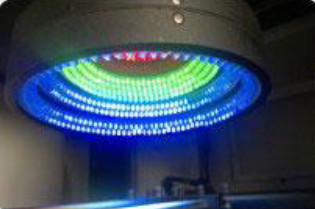

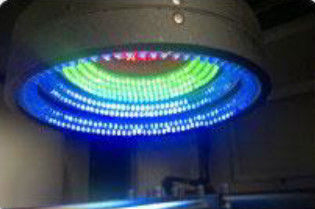

Ringvormig driedimensionaal meerkanaals gekleurd licht, kies RGB/RGBW/RGBR/RWBR afhankelijk van de toepassing

Beeldverwerkingssnelheid

0201 onderdelen

< 10 ms

Tijd per beeld

< 170 ms

Testinhoud

Paste Printig-defecten

Verkeerde uitlijning, overstroming, onvoldoende, open plakken, vlek

Defecten van onderdelen

Ontbrekende, verkeerd uitgelijnd, scheef, grafsteen, billboard, overboord, omgekeerde polariteit, verkeerd, beschadigd

Defecten van de soldeer

Overstroming, Onvoldoende, Korte soldeer, Vlek

Antistatische maatregelen

Anti-statische stopcontact, anti-statische kroon

PCB-grootte

20 mm × 20 mm tot 450 mm x 350 mm (kan grotere grootte maken volgens klanten?

PCB-dikte

0.3 mm ~ 5.0 mm

PCB-warp tolerantie

< 5 mm

Componentenvrijstelling

Hoogste < 35 mm, onderste < 75 mm

Minimale ruimteonderdelen

01005 chip en 0,3 mm pitch

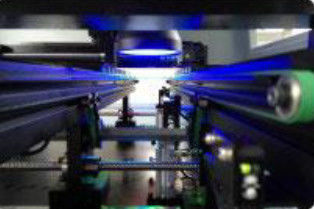

X,Y platform

Bestuurder

AC Serverv

Precieze locatie

< 8um

Bewegingssnelheid

830 mm/sec (MAX)

Besturingssysteem

Windows 7 64-bits

Beheersing en herkenning

kenmerken

Widm, Study Ok Template, Automatisch instellen van Template Imaging, Identificeren van gegevens en fout Numerieke waarde

operatie

Grafische programmering, neem mee met de chip bibliotheek en krijg een inspectie frame volgens chip vorm, Aureate positie, micron aan te passen, en makkelijke programmering

Mark.

Mark Numeri

0 2 merken kunnen worden gekozen

De snelheid herkennen

0.5s/pcs

Hostcomputer

CPU:Intel E3, geheugen: 16 GB, harde schijf: 1 TB

Afbeelding

22 "LED-display

Afmetingen van de machine ((L*W*H)

L1120 mm × 900 mm × 1400 mm

Gewicht

Ongeveer 480 kg

Kracht

AC220v, 10%, enkelfase 5a 50/60hz, stroomverbruik 600w
