Off-line geautomatiseerde optische inspectieapparatuur, AOI PCB machine voor industriële

1

MOQ

Negotiable

Prijs

Off-line geautomatiseerde optische inspectieapparatuur, AOI PCB machine voor industriële

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Productnaam: AOI-inspectiemachine

Toepassing: PCB-inspectie

PCB-grootte: 20 mm × 20 mm tot 450 mm × 350 mm

Machineafmeting (L*W*H): L1120 mm × 900 mm × 1400 mm

Kracht: AC220v, 10%, enkelfase 5a 50/60hz, stroomverbruik 600w

Gewicht: Ongeveer 480 kg

Hoog licht:

Offline geautomatiseerde optische inspectieapparatuur

,

PCB-geautomatiseerde optische inspectieapparatuur

,

Industriële AOI-PCB-machine

Basis informatie

Plaats van herkomst: China

Merknaam: Honreal

Certificering: CE

Modelnummer: H310:

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: De uitvoer Houten doos Verpakking

Levertijd: 5-7 dagen

Betalingscondities: T/T, Western Union, MoneyGram

Levering vermogen: 100 stuks per maand

Galerij

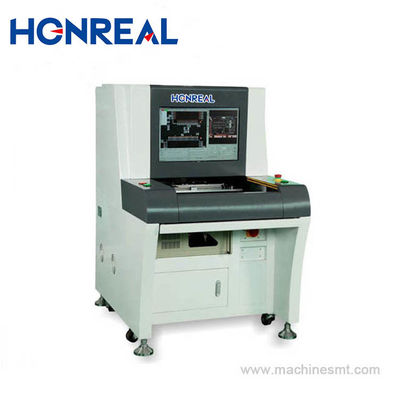

Off-line geautomatiseerde optische inspectieapparatuur, AOI PCB machine voor industriële

Productomschrijving

H910 Off-line AOI geautomatiseerde pcb-optische inspectiemachine AOI-apparatuur

AOI kan worden gebruikt op de volgende plaatsen in de SMT-lijnen: postpaste, pre-reflow, post-reflow of golfgebieden.

Functioneel voordeel:

1Het is geschikt voor high-end volledig automatische SMT-productielijnen en real-time AOI-detectie.
2. Meer efficiënte automatisering, geen handmatige release, standaard NG of OK bordsignalen;
3Een meer provinciale, één persoon die meerdere AOI-detectieapparatuur controleert;
4Het kan een-dimensionale code en QR-code lezen en vragen en onderhoudswerkstation realiseren.
5. Stabiel 0201 detectievermogen, optionele 01005 detectiefunctie;
6Voor de oven, na de oven en andere posities, één machine voor meerdere doeleinden.

Parameterconfiguratie:

Categorie

Project

Specificaties

Visuele identiteitssysteem

Inspectie	Het gebruik van meerdere algoritmen synthetisch, zoals Widm, kleurbeeldcontrasttechnologie, kleurextractie-technologie, vergelijkbaarheid, technologie voor het verwerken van twee waarden, Ocr/Ocv enzovoort.
Camera	5 miljoen Kleur Ccd Camera: 10um/15um/18um/20um/25um
Lichtbron	Ringvormig driedimensionaal meerkanaals gekleurd licht, kies RGB/RGBW/RGBR/RWBR afhankelijk van de toepassing
Beeldverwerkingssnelheid	0201 onderdelen	< 10 ms
	Tijd per beeld	< 170 ms
Testinhoud	Paste Printig-defecten	Verkeerde uitlijning, overstroming, onvoldoende, open plakken, vlek
	Defecten van onderdelen	Ontbrekende, verkeerd uitgelijnd, scheef, grafsteen, billboard, overboord, omgekeerde polariteit, verkeerd, beschadigd
	Defecten van de soldeer	Overstroming, Onvoldoende, Korte soldeer, Vlek
Antistatische maatregelen	Anti-statische stopcontact, anti-statische kroon

Mechanisme-systeem

PCB-grootte	20 mm × 20 mm tot 450 mm x 350 mm (kan grotere grootte maken volgens klanten?
PCB-dikte	0.3 mm ~ 5.0 mm
PCB-warp tolerantie	< 5 mm
Componentenvrijstelling	Hoogste < 35 mm, onderste < 75 mm
Minimale ruimteonderdelen	0201 chip en 0,3 mm pitch
X,Y platform	Bestuurder	AC Serverv
	Precieze locatie	< 8um
	Bewegingssnelheid	830 mm/sec (MAX)

Software-systeem

Besturingssysteem	Microsoft Windows XP Professional
Beheersing en herkenning	kenmerken	Widm, Study Ok Template, Automatisch instellen van Template Imaging, Identificeren van gegevens en fout Numerieke waarde
Beheersing en herkenning	operatie	Grafische programmering, neem mee met de chip bibliotheek en krijg een inspectie frame volgens chip vorm, Aureate positie, micron aan te passen, en makkelijke programmering
Mark.	Mark Numeri	0 2 merken kunnen worden gekozen
Mark.	De snelheid herkennen	0.5s/pcs

Controlesysteem

Hostcomputer	CPU:Intel Dual-Core, geheugen:4g, harde schijf:500GB
Afbeelding	22 "LED-display

Andere parameters

Afmetingen van de machine ((LWH)	L1120 mm × 900 mm × 1400 mm
Gewicht	Ongeveer 480 kg
Kracht	AC220v, 10%, enkelfase 5a 50/60hz, stroomverbruik 600w

Foto show
Off-line geautomatiseerde optische inspectieapparatuur, AOI PCB machine voor industriële 0

Certificering

Onze dienst

1.Pre-consultatie: professionele SMT-oplossingen voor de volledige lijn.
2Fabrieksgarantie: Fabrieksservice met een garantie van één jaar.
3.Installatie: Installatie en inbedrijfstelling ter plaatse om een soepele productie te garanderen.
4Technische opleiding: professionele opleiding van niveau 1 tot en met niveau 3.
5.Technische ondersteuning: biedt 24 uur per dag technische ondersteuning.
6.Software Upgrade: biedt levenslange gratis software-upgrades voor alle producten.
