Online SMT AOI-inspectiemachine automatisch voor optische inspectie
  • Naam
  • Naam
  • Naam
  • Naam
  • Naam

Online SMT AOI-inspectiemachine automatisch voor optische inspectie

MOQ: 1 set
Prijs: USD 23000-28000 Per Set
Standaard Verpakking: WoodenCase
Levertijd: 15work dagen
Betaalmethode: L/C, T/T, Western Union
Leveringscapaciteit: 100sets/month
Gedetailleerde informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
HONREAL
Certificering
CE ISO
Modelnummer
H800
Camera:
CCD Kleurrijke camera
Breedteaanpassing:
Automatisch
PCB-grootte:
20 mm × 20 mm tot 360 mm × 400 mm
Minimale onderdelen:
01005 chip
Precieze locatie:
< 8 μm
Bewegingssnelheid:
830 mm/sec (MAX)
Weergave:
22 " display
Machineafmeting:
L980 mm × 980 mm × 1600 mm
Markeren:

Online AOI-inspectiemachine

,

SMT AOI-inspectiemachine

Productbeschrijving

Online Smt Aoi Machines Automatisch Optisch Inspectiesysteem Aoi Apparatuur


Kenmerken:
1. HD kleurenglobale belichting digitale camera snelheid verhoging 30%.
2. Telecentrische lens met hoge scherptediepte, die de soldeerverbindingen aan de zijkant van hoge componenten kan meten.
3. Ondersteunt de detectie van smt voor-, achter- en dipstations.
4. Ondersteunt inspectie van 0201 en 01005 verpakte componenten.
5. CAD-gegevensimport, automatische koppeling van componentbibliotheek, automatische kleurselectie.
6. Echt non-stop offline programmering en programma-update.
7. MES-gegevenskoppeling om een intelligente fabriek te realiseren.
8. Ondersteunt gecentraliseerd beheer van meerdere lijnen en externe service.


H800​ Technische parameter:

Categorie Project Specificaties
Visueel identificatiesysteem
Inspectie Gebruikt Meerdere Algoritmen Synthetisch Zoals Widm, Kleurbeeldcontrasttechnologie, KleurExtractietechnologie, Gelijkenis, Twee-Waarde Verwerkingstechnologie, Ocr/Ocv En Zo Voort.
Camera 5 miljoen Kleur Ccd Camera: 10um/15um/18um/20um/25um

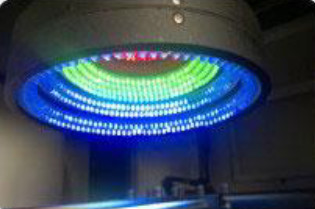

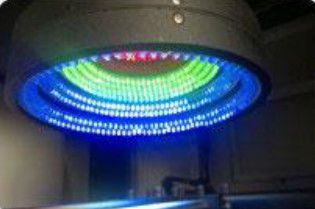

Lichtbron Ringvormig driedimensionaal meerkanaals gekleurd licht, kies RGB/RGBW/RGBR/RWBR afhankelijk van de toepassing
Beeldverwerkingssnelheid 0201 componenten <7.6 ms
Per-Afbeelding Tijd 220～450ms
Testinhoud Pasta Print Defecten Verkeerd uitgelijnd, Overloop, Onvoldoende, Plakken Open, Vlek
Component Defecten Ontbrekend, Verkeerd uitgelijnd, Scheef, Grafsteen, Uithangbord, Omgedraaid, Omgekeerde Polariteit, Verkeerd, Beschadigd
Soldeer Defecten Overloop, Onvoldoende, Kortsluiting, Vlek
Golfsoldeer Inspectie Overloop, onvoldoende, kort, overtollig soldeer, soldeergat
Mechanisme systeem
PCB-formaat 20 mm × 20 mm tot 400 mm x 360 mm (Grotere maten kunnen worden gemaakt volgens de eisen van de klant)
PCB Transportband Links naar rechts (Optioneel, rechts naar links), PCB-bevestiging: van onder naar boven, Automatische PCB-belading en -ontlading, Verstelbare speling, Voldoet aan SMEMA-standaard. Transportbandspeling: 900±20mm
PCB-dikte 0.3 mm ~5.0 mm
PCB-doorbuiging Tolerantie <5 mm
Component Speling Boven<35mm, Onder<35mm
Minimale Ruimte Onderdelen 01005 chip & 0.3mm pitch

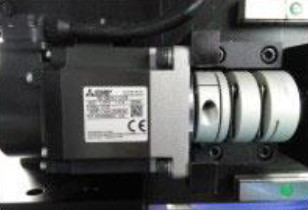

X,Y platform Driver AC Server
Nauwkeurige locatie <8um
Beweegsnelheid 830 mm/SEC (MAX)
Software systeem
Besturingssysteem  Windows X64
Besturing & Herkenning kenmerken Widm, Studie Ok Sjabloon, Automatisch Sjabloon Beeldvorming Instellen, Gegevens en Fout Numerieke Waarde Identificeren
operatie Grafische Programmering, Meenemen met Chip Bibliotheek en een Inspectie Frame Verkrijgen Volgens Chip Vorm, Vergulde Positie, Micron Aanpassing, en Gemakkelijke Programmering
Netwerk Communicatiepoort SMEMA,
Operatie Grafische programmering, Chinees, Engels
Besturingssysteem
Computer Host CPU: Intel E3, Geheugen: 16GB, Harddisk: 1TB
Display 22 "LED-display
Andere parameters
Machineafmetingen (L*B*H) L980mm×980mm×1600 mm
Gewicht Ongeveer 600 kg
Vermogen AC220v, 10%, Eenfasig 5a 50/60hz, Stroomverbruik 600w


Klantshow

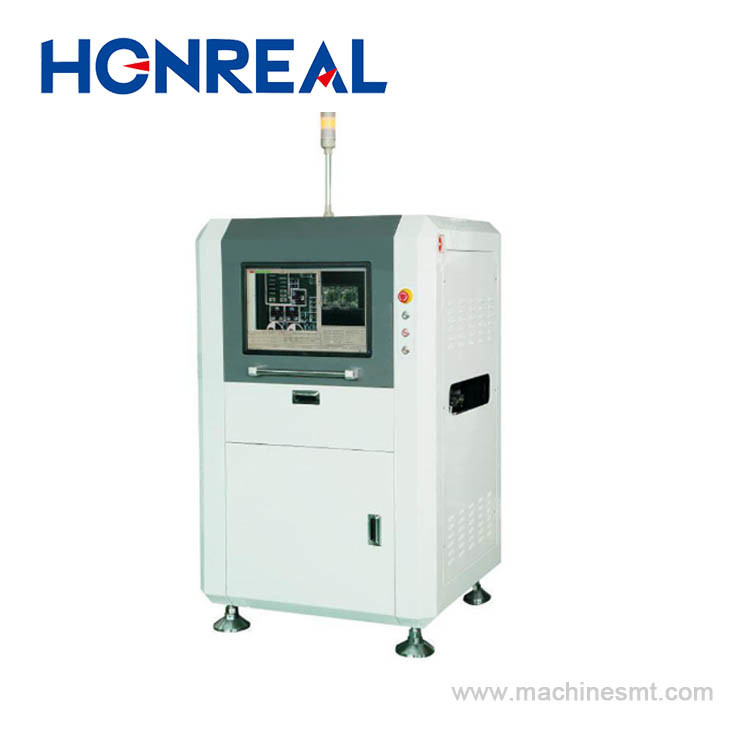

Online SMT AOI-inspectiemachine automatisch voor optische inspectie


Bedrijfsinformatie


Shenzhen Honreal Technology Co.,Ltd is een nationaal high-tech bedrijf,Gespecialiseerd in smt-apparatuur onderzoek en ontwikkeling, productie, verkoop. Diensten voor de top 500 elektronicabedrijven ter wereld. Het maatschappelijk kapitaal van het bedrijf is 5 miljoen.Sinds de oprichting van het bedrijf, Honreal heeft zich gehouden aan de ontwikkeling van technologie als de kern, kwaliteit als zijn overleving, onafhankelijk onderzoek en ontwikkeling, en continue innovatie. Na continue inspanningen heeft het een aantal high-tech uitvindingsoctrooien.


Online SMT AOI-inspectiemachine automatisch voor optische inspectie


Certificering

Online SMT AOI-inspectiemachine automatisch voor optische inspectie


Contact
Bedrijf Shenzhen Honreal Technology CO.,Ltd.
Adres No15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Guangdong Province, China
Tel +86755 2302 0279
Fax +86 755 2330 6782
Postcode 518125
Skype/Whatsapp/Wechat +8613715227009
E-mail:

Monica@szhonreal.com

Judy@szhonreal.com

Rain@szhonreal.com












Labels:

Automatische AOI-inspectiemachine,

Online AOI-inspectiemachine,

PCB-geautomatiseerde optische inspectieapparatuur
