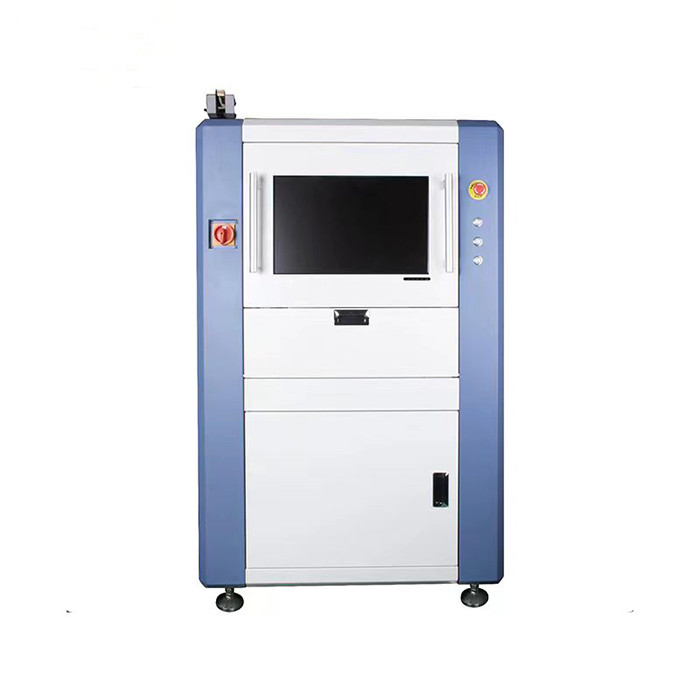

CCD-camera Automatisch optisch inspectiesysteem Single Rail AOI SMT inspectie machine

MOQ:	1 set
Prijs:	USD 24000-28000 Per Set
Standaard Verpakking:	WoodenCase
Levertijd:	15work dagen
Betaalmethode:	L/C, T/T, Western Union
Leveringscapaciteit:	100sets/month

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

HONREAL

Certificering

CE ISO

Modelnummer

Camera:

CCD Kleurrijke camera

Breedteaanpassing:

Automatisch

PCB-grootte:

20 mm × 20 mm tot 500 mm × 400 mm

Minimale onderdelen:

01005 chip

Precieze locatie:

< 8 μm

Bewegingssnelheid:

830 mm/sec (MAX)

Weergave:

22 " display

Machineafmeting:

L980 mm × 980 mm × 1600 mm

Markeren:

CCD-camera automatisch optisch inspectiesysteem

Single Rail SMT-inspectiemachine

AOI SMT-inspectiemachine

Productbeschrijving

Automatisch Optisch Inspectiesysteem Enkele Rail Aoi Apparatuur Smt Inspectiemachine

Geavanceerde Plus Online AOI H900

1,5 miljoen pix full-color hogesnelheid digitale camera (12/20 miljoen pix optioneel), zorgt voor hoge efficiëntie, hoge kwaliteit en hoge stabiliteit van beeldacquisitie, herstelt het echte en natuurlijke beeldeffect.

2.Windows10 x64 besturingssysteem, hoge datasnelheid.

3.GPU onafhankelijke hardwareverwerking van beelden, terwijl de CPU niet-beeldverwerking uitvoert, om de efficiëntie van het computersysteem te balanceren.

4.Duizenden verkopen, geavanceerde en geüpgradede configuratie en continue technologische innovatie gebaseerd op 6 serie AOI-producten, hoge stabiliteit en efficiëntie.

5.Optionele telecentrische lens met hoge resolutie, uniek parallel lichtontwerp, PCBA gekantelde of hoge componenten kunnen duidelijk worden weergegeven.

6.Intelligente en snelle programmering, intelligent algoritme, geen handmatige interventie nodig, gemakkelijk te leren, hoge detectiegraad, lage foutenmarge.

7.Flexibel en mobiel onderhoudsstation en SPC controle terminal.

Mobiele apparaten onder draadloos netwerk, werkstation kan flexibel worden ingesteld in de werkplaats in een-op-veel modus: de detectiegegevens van meerdere online machines kunnen via één onderhoudswerkstation worden gecontroleerd, de defectdetails worden duidelijk gerapporteerd. SQL-gegevenssysteem is goed gedefinieerd, SPC-rapport met taartdiagram en histogram, erg handig voor klantprocesanalyse en kwaliteitsverbetering.

8.Handige en praktische offline programmeersoftware OLP. PCB echt beeld kan in realtime worden genomen en in volledig geheugen worden opgeslagen, zorgt voor hoge efficiënte programmering onder omstandigheden van zowel online als offline.

Specificaties: H900

Inspectiesysteem	Toepassing	Na stempelafdrukken, pre/post reflow oven, pre/post golfsolderen, FPC etc.
	Programmamodus	Handmatige programmering, automatische programmering, CAD-gegevens importeren
		Stempelafdrukken: Soldeer onbeschikbaarheid, onvoldoende of overmatig soldeer, soldeer verkeerde uitlijning, brugvorming, vlek, kras etc.
	Inspectie Items	Componentdefect: ontbrekend of overmatig component, verkeerde uitlijning, oneffen, randen, tegenovergestelde montage, verkeerd of slecht component etc.
		Soldeerdefect: overmatig of ontbrekend soldeer, leeg solderen, brugvorming, soldeerkogel, IC NG, koperen vlek etc.
	Berekeningsmethode	Machine learning, kleurberekening, kleur-extractie, grijswaardenbewerking, beeldcontrast, OCV/OCR etc.
	Inspectiemodus	PCB volledig bedekt, met array en slechte markeerfunctie
	SPC statistiekfunctie	Volledig opnemen van testgegevens en analyse maken, met hoge flexibiliteit om productie- en kwaliteitsstatus te controleren
	Componenthoek	Ondersteunt 0 ~ 359 ° rotatie, met een minimale hoekafstand van 1 °
	Minimaal component	01005 chip, 0.3 pitch IC
Optisch systeem	Camera	Full-color hogesnelheid industriële digitale camera, 5 miljoen pix/12 miljoen pix/20 miljoen pix camera zijn optioneel.
	Lensresolutie	10um/15um/18um/20um/25um, kan worden aangepast
	lichtbron	Annulaire stereo multi-kanaals kleurlicht, RGB/RGBW/RGBR/RWBR op aanvraag, optioneel top axiaal licht.
Computersysteem	OS	Windows10, 64bit
	Monitor	22 inch,16:10
	VGA	Ingebouwde grafische kaart, (discrete grafische kaart optioneel)
	CPU	Intel E3 of hetzelfde niveau
	GPU	Optioneel
	RAM	16GB
	HDD	1TB, (SSD optioneel)
Software	Taal	Chinees en Engels
Software	Toegangsrechtenbeheer	Administrator, programmeur en operator drie-niveau login permissie controle
Mechanisch systeem	Verplaatsings- en inspectiemodus	Automatisch PCB in/uit, richting optioneel L-R / R-L, stappenmotor transporteert PCB en past spoorbreedte aan, onder PCB spoor, en XY servomotor stuurt camera om foto's te maken.
	Spoor aanpassing	Automatisch
	PCB vaste modus	Automatische fixture
	PCB afmeting	5050mm(Min)～500400mm(Max), kan worden aangepast
	PCB dikte	0.3～5.0mm
	PCB gewicht	Max:3KG
	PCB rand	3mm, kan op maat worden gemaakt op basis van behoefte
	PCB buiging	＜5mm of 3% van PCB diagonaal lengte
	PCB component hoogte	Boven:35mm,Onder:35mm, instelbaar, kan worden aangepast op basis van behoefte
	XY aandrijfsysteem	AC servomotor, precisie kogelomloopspindel
	XY verplaatsingssnelheid	Max:830mm/s
	XY positioneringsnauwkeurigheid	≦8um
Algemene parameters	Machine afmeting	L980 * W980 * H1600 mm
	Vermogen	AC220V,50/60Hz,1.5KW
	PCB hoogte vanaf de grond	900±20mm
	Machine gewicht	500KG
	Communicatie met productielijn apparaat	Smema
	Luchtdruk	0.4 - 0.8 Mpa, optionele elektrische regeling ter vervanging van luchtdrukvereisten
	Veiligheidsnorm	CE veiligheidsnorm
	Omgevingstemperatuur en -vochtigheid	10～35℃,35～80％ RH (niet-condenserend)
Optioneel	Onderhoudsstation, offline programmeersysteem, SPC servo, barcodesysteem, MES-verbinding.
