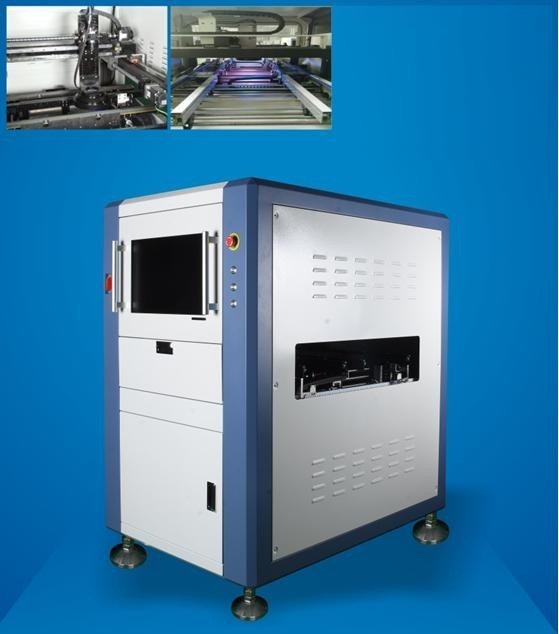

Automatisch optisch online dubbele rails inspectie systeem Smt Doule Track Aoi machine
DRIJ-STEER-INLINE AOI H820
1.Een camera beweegt in de XY-richting, en de voorste en de achterste twee tracks transmitteren respectievelijk PCB.
2De eerste spoorbalk is vast en de tweede, derde en vierde spoorbalk kan worden aangepast.
3.Dual-tracks productielijnen voor verschillende SMT ((1 vaste spoorbalk / 1, 3 vaste spoorbalk / 1, 4 vaste spoorbalk).
4Volledig compatibel met de functies van de AOI 8-serie.
Specificaties: H820
|
Inspectiesysteem |
Toepassing | Na stencildruk, pre/post reflowoven, pre/post golfsoldering, FPC, enz. | |
|
Programmamodus |
Handmatig programmeren, automatisch programmeren, CAD-gegevens importeren, dubbele baan onafhankelijk programmeren. | ||
| Stenseldruk: Onbeschikbaarheid van soldeer, onvoldoende of overmatig soldeer, misalignment van soldeer, overbrugging, vlekken, krassen, enz. | |||
|
Inspectiepunten |
Defect van het onderdeel: ontbrekend of overmatig onderdeel, verkeerde uitlijning, onevenwichtigheid, rand, tegenovergestelde montage, verkeerd of slecht onderdeel, enz. |
||
|
Losdefect: overmatig of ontbrekend los, leeg los, overbrugging, losbal, IC NG, koper vlek enz. |
|||
|
Berekeningsmethode |
Machine learning, kleurenberekening, kleurextractie, grayschaalbewerking, beeldcontrast, OCV/OCR enz. | ||
|
Inspectiemodus |
PCB volledig bedekt, met array en slechte markering functie, één set van beweging en beeldvorming mechanisme, dubbel spoor tijdverdeling onafhankelijke inspectie, kan werken op een enkele spoor modus. | ||
|
Statistische functie van het samenvattingsformulier |
Volledige registratie van de testgegevens en analyse, met grote flexibiliteit om de productie- en kwaliteitsstatus te controleren | ||
| Hoek van het onderdeel | Ondersteuning 0 ~ 359 ° rotatie, met een minimale hoekafstand van 1 ° | ||
| Minimumcomponent | 01005 chip, 0,3 pitch IC | ||
|
Optisch systeem |
Camera |
Volkleurige hogesnelheid industriële digitale camera, 5 miljoen pix / 12 miljoen pix / 20 miljoen pix camera zijn Optioneel. |
|
| Resolutie van de lens | 10um/15um/18um/20um/25um, kan worden aangepast | ||
|
lichtbron |
Ringvormig stereo-kleurlicht met meerdere kanalen, RGB/RGBW/RGBR/RWBR op aanvraag, optioneel bovenassig licht. | ||
|
Computersysteem |
Bedrijfsvoering | Windows 7, 64 bit | |
| Monitor | 22 inch,16:10 | ||
| VGA | Ingebouwde grafische kaart, (discrete grafische optioneel) | ||
| CPU | Intel E3 of hetzelfde niveau | ||
| GPU's | Facultatief | ||
| RAM | 16 GB | ||
| HDD | 1 TB, (SSD optioneel) | ||
|
Software |
Taal | Chinees en Engels | |
| Toegangsrechtencontrole | Toestemmingscontrole op drie niveaus voor administrateur, programmeur en operator | ||
|
Mechanisch systeem |
Verplaatsings- en inspectiemodus |
De voor- en achterspuren worden onafhankelijk van elkaar ingesteld.de stapmotor vervoert het PCB en past de spoorbreedte aan, en de XY servomotor stuurt de camera om foto's te maken. | |
|
Aanpassing van het spoor |
De voor- en achtergeleidingsrails worden onafhankelijk en automatisch ingesteld om verschillende spoorbreedtes te ondersteunen | ||
| PCB-vaste modus | Automatische armaturen | ||
|
PCB-afmetingen |
50*50mm(Min) ¥460*360mm(Max) bij dubbele rails, 50*50mm(Min) ¥460*650mm(Max) bij enkele rails, kan worden aangepast | ||
| PCB-dikte | 0.3 ∙ 5.0 mm | ||
| PCB-gewicht | Maximaal: 3 kg | ||
| PCB-rand | 3 mm, kan op maat worden gemaakt op basis van de behoefte | ||
| PCB-buigwerk | < 5 mm of 3% van de diagonale lengte van het PCB | ||
| PCB-componenthoogte | Boven: 35 mm, beneden: 30 mm, verstelbaar, kan op maat worden gemaakt. | ||
| XY-drijfsysteem | AC-servomotor, precieze kogelschroef | ||
| XY bewegende snelheid | Max:830 mm/s | ||
| XY-positieringsnauwkeurigheid | ¥8um | ||
|
Algemene parameters |
Afmetingen van de machine | L1440 * W1000 * H1620 mm | |
| Kracht | AC220V,50/60Hz,1.5 kW | ||
| PCB-hoogte vanaf de grond | 900 ± 20 mm | ||
| Gewicht van de machine | 700 kg | ||
| Communicatie met het apparaat van de productielijn |
Smema |
||
| Luchtdruk | 0.4 - 0,8 MPa, optioneel elektrisch bedienbaar om de luchtdrukvereisten te vervangen | ||
| Veiligheidsnormen | CE-veiligheidsnorm | ||
| Omgevingstemperatuur en luchtvochtigheid | 10°35°C, 35°80% RH (niet-condenseren) | ||
| Facultatief | Onderhoudsstation, offline programmeringssysteem, SPC-servo, barcode systeem, MES-verbinding. | ||
