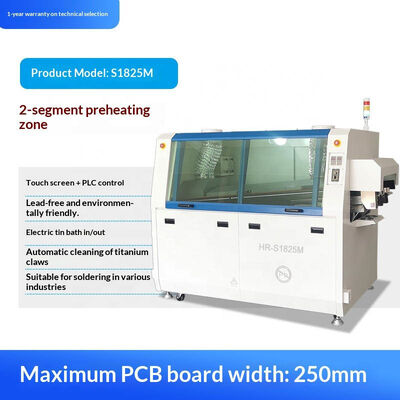

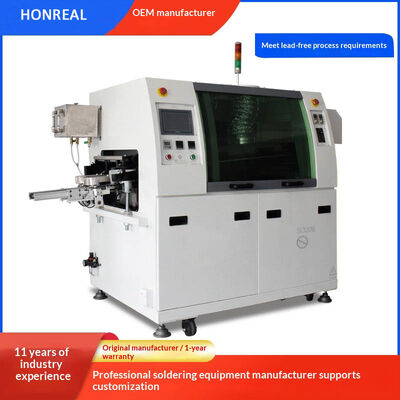

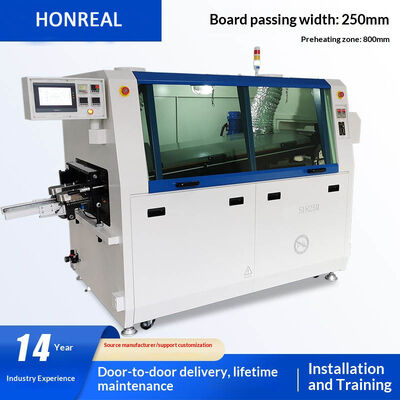

Automatische mini-doorlopende gaten warmte PCB golfsoldeermachine loodvrije golfsoldeermachine
Technische specificaties
| Model |
Loodvrije dubbele golfsoldeermachine HR-S1425M |
| Configuratie |
Touchscreenbediening, tweetraps heteluchtverwarming dubbele golfpiek, handmatige tinovenbediening, handmatige reiniging van titanium klauwen, stappenmotor sproeizwaai |
| Aantal pieken |
2 pieken |
| Bordbreedte |
Max. 250 mm |
| Capaciteit van de tinoven |
180KG |
| Voorverwarmingslengte |
600 mm |
| Piekhoogte |
12 mm |
| PCB-bordcomponent pinlengte |
10 mm |
| PCB-bord transport hoogte |
750±20 mm |
| Startvermogen |
9KW |
| Bedrijfsvermogen |
2KW |
| Vermogen van de tinoven |
6KW |
| Voorverwarmingsvermogen |
2KW |
| Motorvermogen |
0,25KW |
| Besturingsmethoden |
Touchscreen |
| Rek afmetingen |
1400*1200*1500mm |
| Externe afmetingen |
2200*1200*1600mm |
| PCB-bord transportsnelheid |
0-1,2 m/min |
| Temperatuur voorverwarmingszone |
Kamertemperatuur tot 180°C |
| Verwarmingsmethode |
Hete lucht |
| Aantal koelzones |
1 |
| Koelmethode |
Axiale ventilator koeling |
| Tinoventemperatuur |
Kamertemperatuur tot 300°C |
| Transportrichting |
Van links naar rechts |
| Temperatuurregelingsmethode |
PID+SSR |
| Gehele machine besturingsmodus |
Mitsubishi PLC + Touchscreen |
| Fluxcapaciteit |
Max. 5,2L |
| Sproeimethode |
Stappenmotor + ST-6 |
| Stroombron |
3-fase 5-draads systeem, 380V, 50Hz |
| Luchttoevoer |
4-7KG/CM², 12,5L/Min |
| Gewicht |
600KG |
PCB-bord vereisten
- Hoogtelimiet van componenten op een PCB: 90 mm
- PCB-bord component voetlengte limiet: 10 mm
- De richting van PCB-bord transport: Van links naar rechts
Flux sproeicomponent
Blaaskop: ST-6 systeem met een sproeibereik van 20-65 mm, instelbare ventilatorkanteling, sproeikophoogte instelbaar van 50 tot 200 mm, maximale stroomsnelheid van 60 ml/min
Luchtwegsysteem: Geïmporteerde filters, regelkleppen en buisfittingen
Sproeikop bewegingssysteem: Stappenmotor met Mitsubishi PLC intelligente besturing voor selectief spuiten
Straalbeweging: Precisie stappenmotor met glijrail
Fluxfilterterugwinningssysteem: Roestvrijstalen gaasfiltratie met behulp van vloeistofeigenschappen om de filtratie en terugwinning van overtollige flux te maximaliseren
Voorverwarmingscomponent
Uitgebreide voorverwarmingszone: 2-traps heteluchtvoorverwarmingssysteem met een totale lengte van 600 mm en onafhankelijke temperatuurregeling
Temperatuurregeling: PID-regeling
Verwarmingselement: Hoge temperatuur hetelucht turbine met hoge temperatuur keramische verwarmingsbuis uit Taiwan
Installatiemodus: Lade type modulaire ontwerp voor handig onderhoud en reparatie
Tinoven componenten
Temperatuurbereik: Kamertemperatuur tot 300°C
Tinoven beweging: Handmatige bediening
Eerste/Tweede golfafstand: 20-30 mm
Eerste golf: Baozhun schokgolf voor oppervlaktemontagecomponenten en dubbelzijdige padcomponenten
Tweede golfpiekventilatie: Baozun convectiegolf
Ontwerp met lage oxidatie: Lood-tin residu ≤2kg/8u, niet-lood tin residu ≤1,5kg/8u (varieert met tin staaf onzuiverheden)
Economische modus bediening: PLC en fotocel schakelaar besturing om onnodig afval te verminderen
Golfpiek motor: Digitale besturing van piekhoogte met hoge temperatuur motor van Taiwan TCG Company
Verwarmingselement: Gespecialiseerd ontwerp met lange levensduur met heteluchtverwarmingssysteem, Taiwan ANV solid-state relais en ±2°C tin vloeistofverwarming
Koelsysteem: Sterke koeling axiale ventilator koeling
PCB transmissiesysteem
Geleiderails: Zeer sterke, slijtvaste speciale aluminium rails met hoge temperatuur roestvrijstalen rails en thermische compensatiestructuur
Paralleliteit van geleiderails: 0,5 mm
Breedte-instelling: Handmatige breedte-instelling
Kettingklauw: Dubbele haak titanium klauw splinting standaard ≤2,5 mm
Transmissiesnelheidsbereik: Minimum eenheid: 1 mm/min; Bereik: 0-2200 mm/min
Transmissiesnelheid afwijking: Elektronische closed-loop besturing binnen 0-10 mm/min
Ketting spanner: Verstelbare tandwiel spanner
Transportmotor: Taiwan TCG 90W motor met overbelastingsbegrenzer bescherming
Machine structuur
Lichaamsstructuur: Gestroomlijnd rompframe met elegant en duurzaam ontwerp
Voor- en achterdeurstructuur: Volledig gesloten structuren met maximale onderhoudsruimte
Elektrische besturingsprestaties
Besturingsmethode: Mitsubishi PLC + Touchscreen
Besturingsinterface: Eenvoudige en intuïtieve bediening met stabiele prestaties
Abnormaal alarm: Hoge of lage temperatuur alarm
Temperatuurregelingsbescherming: Stopt met verwarmen wanneer voorverwarming of soldeerkachel storing optreedt
Accessoires merken & modellen
| Accessoire naam |
Merk en model |
| PLC, Touchscreen |
Mitsubishi, Display Control |
| Transportmotor, Versnellingsbak |
Taiwan TCG Enkelfasig 90W, Tanddoos: 1:120K |
| Titanium klauw |
Speciale titaniumlegering dubbele haak klauwen, 1,5 mm dik |
| Tinoven motor |
Taiwan TCG 3-fase 4-polig 0,25KW bestand tegen hoge temperaturen |
| Hulprelais |
OMRON MY2, MY4 |
| Frequentie transformator |
Yatai 0,4KW |
| Verwarmingsbuis |
Taiwan Tentoonstelling, Import Nickel-Chromium Draad |
| Fotocel schakelaar |
24V NPN Swiss Joy |
| Solid State Relais |
Zuoyi 40A |
| Luchtschakelaar |
Chint |
| AC Contactor |
Chint |
| Thermokoppel |
Taiwan Panta, Isolatietype K |
| Knop Start |
Schneider |
| Blaaskop |
ST-6 |
Service systeem
Aansprakelijkheidstermijn voor gebreken: Alle accessoires worden geleverd met 1 jaar gratis garantie (exclusief menselijke factoren)
Buiten garantie: Levenslange onderhoud met betaalde service (alleen arbeids- en materiaalkosten)
Vereisten voor werkomgeving
- Geventileerde en droge werkplaats met vlakke vloer
- Omgevingstemperatuur: 5-45°C
- Stabiele, goed geaarde voeding met nominale stroom
Voor het inschakelen: Controleer de stroomsterkte, de juiste aarding en de veilige elektrische aansluitingen.
Over Shenzhen Honreal Technology Co., Ltd
Nationaal hightechbedrijf gespecialiseerd in R&D, productie en verkoop van SMT-apparatuur. Bediening van de top 500 elektronische bedrijven wereldwijd met een geregistreerd kapitaal van 5 miljoen. Ons ervaren technische team richt zich op innovatie om te voldoen aan de diverse behoeften van de klant door middel van waardevolle diensten.
Veelgestelde vragen
V: Hoe kunt u de kwaliteit van uw verkoop garanderen?
A: We garanderen strenge tests van elke machine vóór levering om uitstekende prestaties te garanderen.
V: Hoe is de training?
A: Ingenieurs kunnen trainen in onze faciliteit of gemakkelijk leren via meegeleverde trainingsvideo's en de gebruikershandleiding die bij de machine wordt geleverd.
V: Kan ik mijn logo op het product hebben?
A: We ondersteunen volledig gratis aangepaste logo-service - geef gewoon uw vereisten op.
V: Is het moeilijk om deze machines te gebruiken?
A: Nee, de meeste klanten leren de bediening binnen 2 dagen.
