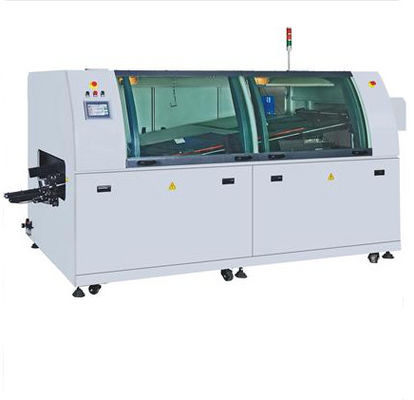

HR-300 LF loodvrije golfsoldeermachine
STD: aanraakscherm bediend; OPT: computer bediend
¤ Geschikt voor producten met een lage bestanddelendichtheid/een hoge doorvoer
¤ Met motor aangedreven fluxer spuitkop transversaal
¤ Japanners sproeien sproeiers met fijne moleculaire grootte
¤ 2 Voorverwarmers; Warme lucht+infrarood
¤ Modulaire voorverwarmingsconstructie, handig voor onderhoud
¤ SIEMENS PLC+PID gesloten-lus bediend
¤ Opties van SUS 316L/TA1 Titanium Solder Pot
¤ Handmatige soldeerpot op/af en rol in/uit
¤ Verschillende soorten soldeervinger beschikbaar
¤ Neiging van 4-7° verstelbaar
¤ Automatische vingerreiniger
¤ Crossflow Natuurlijke luchtkoeling
¤ STD: Touchscreen bediend; OPT: Computer bediend
| Model | HR-300LF | Aanraakscherm HR-300LF |
| Afmetingen van de machine | L3750 × w1350 × H1550 mm | L3750 × W1350 × H1550 mm |
| Gewicht | 800 kg | |
| Kleur | Computergrijz | |
| Algemeen | ||
| Hoofdbesturing | Computer+PLC-besturing | Aanraakpaneelbesturing |
| voorverwarmers | 2 | |
| Koelzone | 1 | |
| Afkoeling van de hellingsgradiënt | Natuurlijke luchtkoeling:3-4° C/sec | |
| Voorschriften voor uitlaatgassen | ≥3m'/sec ×2 | |
| Behoefte aan perslucht | > 4 kg/cm2 | |
| Energiebehoefte | 3 Fase 5 Kabels 38oVac 50/60 Hz | |
| Opstartverbruik | ≤ 20 kW | |
| Steady consumption | ≤ 7 kW | |
| Ramp-up tijd |
Voorverwarming: ongeveer 15 minuten. Soldeerpot: Ongeveer 90 minuten |
|
| Temperatuursetting |
Voorverwarming: kamertemperatuur 200°C Soldeerpot: kamertemperatuur 300° C |
|
| Temperatuurregeling | PID gesloten lus gecontroleerd | |
| Temperatuurnauwkeurigheid | ± 1°C | |
| Temperatuur over de afwijking | ± 2°C | |
| Warme luchtstroom | Ongeveer 50CFM | |
| Procesbreedte | 50-300 mm | |
| Proceshoogte | 750 mm±30 mm | |
| Versnelling van het transportband | 0-1800 mm/min | |
| Vergunning voor product |
Verwijzing naar vingergrooves; Bovenzijde ≥ 100 mm;onderzijde ≥ 15 mm |
|
| Fluxer | ||
| Sproeikop transversaal | SMC Pneumatische cilinder aandrijving | |
| Moleculaire grootte | 20-40 micron | |
| Diameter van de vloeistofmond | 1.3 mm | |
| Stroomcapaciteit | 20 liter | |
| Lijderpot | ||
| Potcapaciteit | 300 kg | |
| Potmateriaal |
van roestvrij staal 316L (Optie: Titaan TA1) |
|
| Waadverplaatsing | Tussen Chip en Lambda 36mm | |
| Totaalbedrag | 00,19-0,21 kg/uur | |
Detail:
Voorverwarming:
1Een voorverwarmer is een verwarmingskast van roestvrij staal.Verwarmingselementen zijn in de kast geplaatst en een sensor is op het plafond van de kast geplaatst om de temperatuur nauwkeurig te detecteren.
2Een dergelijke voorverwarmer is bedoeld om de met hars gecoate PCB's snel te verwarmen en de stroom te activeren om de verontreinigende stoffen (geoxideerde lagen, olievlekken enz.) op verbindingen, metalen oppervlakken en componentenleidingen te verwijderen.en zo de stroom in volle gang brengenDit proces verdampt ook het vocht in de vloeistof, verwijdert vluchtige oplosmiddelen en vermindert de bubbels tijdens het solderen.het kan de temperatuur van zowel PCB's als componenten verhogen om te voorkomen dat PCB's ▌deformeren als gevolg van een plotselinge temperatuurstijging tijdens het solderen en dat componenten worden beschadigd als gevolg van een te snelle temperatuurstijging.
Dagelijks onderhoud:
(1) Controleer regelmatig of de spanning van de voedingsbron normaal is of niet.
(2) Als de temperatuur van de voorverwarming door afwijkingen te hoog is, wordt de temperatuur van de voorverwarming in de verwarmingskamer vergeleken met de temperatuur van de voorverwarmingskamer.Het besturingssysteem zal de stroombron van de voorverwarmer automatisch afsluiten en alarm zal worden geactiveerd om onze temperatuurcontroller en verwarmingselementen te beschermen.Als de op de thermometer weergegeven temperaturen te heftig schommelen en geen stabiel niveau bereiken,de reden kan zijn dat de waarschuwingsgrenswaarden te klein zijn ingesteld (en dienovereenkomstig opnieuw moeten worden ingesteld op grotere waarden) of dat de contactloze schakelaars kapot zijn
V: Hoe kunt u de kwaliteit van uw verkoop garanderen?
A: Wij garanderen dat elke set machines strikt wordt getest voordat ze aan u worden geleverd, om de uitstekende prestaties van alle producten te garanderen.
V: Hoe gaat de opleiding?
A: Na het kopen van onze machines, uw ingenieurs kunnen gaan naar ons bedrijf of het is zo gemakkelijk te bedienen
de machine volgens de trainingsvideo en de gebruikershandleiding, de gebruikershandleiding zal samen met de machine worden geleverd.
V: Ik zou u graag willen vragen of het mogelijk is om mijn logo op het product te hebben.
We hopen dat u weet dat ons bedrijf perfect de service van aangepaste logo's ondersteunt, we doen dit.
V: Is het moeilijk om deze machines te gebruiken?
A: Nee, helemaal niet moeilijk. Voor onze vorige klanten is maximaal 2 dagen voldoende om de machines te leren bedienen.
