Automatische golfsoldeermachine Automatische soldeerapparatuur met dubbele haak
PCB-golfsoldeermachine HR-300E:
● Een gestroomlijnd uiterlijk, ruime glazen schuifdeur, gemakkelijk te observeren en te onderhouden; harmonieuze kleur, mensengerichte ontwerpconcept.
● Touchscreen, gemakkelijk te bedienen.
● De vloeistof wordt door het ingevoerde spuitpistool geatomiseerd en de wisselende modus is een stappenmotor.
● Automatisch sproeisysteem, sproeigebied en -tijd worden automatisch aangepast aan de grootte van het PCB en hebben de functie van automatisch schoonmaaksproeipistool.
● De voorverwarming heeft een onafhankelijk verwarmingsmodulair ontwerp, met voldoende voorverwarmingsruimte, efficiënte warmtecompensatie en voldoende en gelijkmatige voorverwarming.
● Het tinovensysteem heeft een externe verwarmingsmodus, een nauw golfkam ontworpen, een verstelbare spuithoek en een optionele standaard- en energiebesparende werking.en kan automatisch verzamelenMakkelijk schoon te maken.
● De tinoven is milieubescherming, energiebesparing, hoge efficiëntie en stabiele temperatuur.
● De golfkrans gebruikt frequentieomrekeningstechnologie, zeer onafhankelijke besturing, eenvoudige bediening en digitaal display.
● De datum en het tijdstip kunnen worden ingesteld op basis van de operationele behoeften voor automatische opstart en stopzetting.
● Met PCB automatische telfunctie, handig voor productiebeheer.
● Het is uitgerust met geluids- en lichtalarm, sms-oproep en noodstopfunctie.
● PLC- en touchscreen bedieningssysteem.
● De soldeerpot is gemaakt van titaniummateriaal, dat voor 100% loodvrij kan worden gelast.
● De klant kan kiezen voor "L" vinger voor pallet, of dubbele haak vinger voor pcb.
| HR-300E - Specificaties | |
| Model | HR-300E |
| PCB-breedte | 50-400 mm |
| capaciteit van de soldeerpot | 250 kg |
| Inrichtingsvermogen/algemeen vermogen | 9-10 kW/18 kW |
| Afmeting | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Nettogewicht | 800 kg |
| Controlesysteem | Touchscreen + PLC |
| Vervoermotor | 3Ph 220V, 90W |
| Versnelling van het transportband | 200MM-1800MM/min |
| Stroomcapaciteit | 60,5 liter |
| Alcoholcapaciteit | 40,5 liter |
| PCB-conveyorrichting | Links naar rechts |
| Besproeiingsmethode | Stapmotor aandrijving, lineaire rails en schuifregelaar |
| Bespuitmachine | Japan ST-6 |
| Voorverwarmingszone | 1 afzonderlijke bodemvoorverwarmingszone |
| Voorverwarmingsvermogen | 7.5 kW/zone |
| Materiaal voor soldeerpotten | Volledig Ti |
| Verwarming van potten met soldeer | van gietijzer |
| Verwarmingsvermogen | 1.2KW*7PCS |
| Wavenummer | dubbele golven |
| Golftype | Turbulentie eerste golf en Lambda 2e golf |
| Smelttijd | 60 minuten |
| Op- en afheffen van de soldeerpot | Handleiding |
| Soldeerpot in en uit | Motorrijtuigen |
| Vingerreinigingspomp | 1PH 220V 10W |
| Vingertype | met twee haakjes |
| Vingermateriaal | Ti |
| Loodhoek | 5-7° |
| Luchtvoorziening | 3-5BAR |
| Stroomvoorziening | 3PH 380V 50HZ |

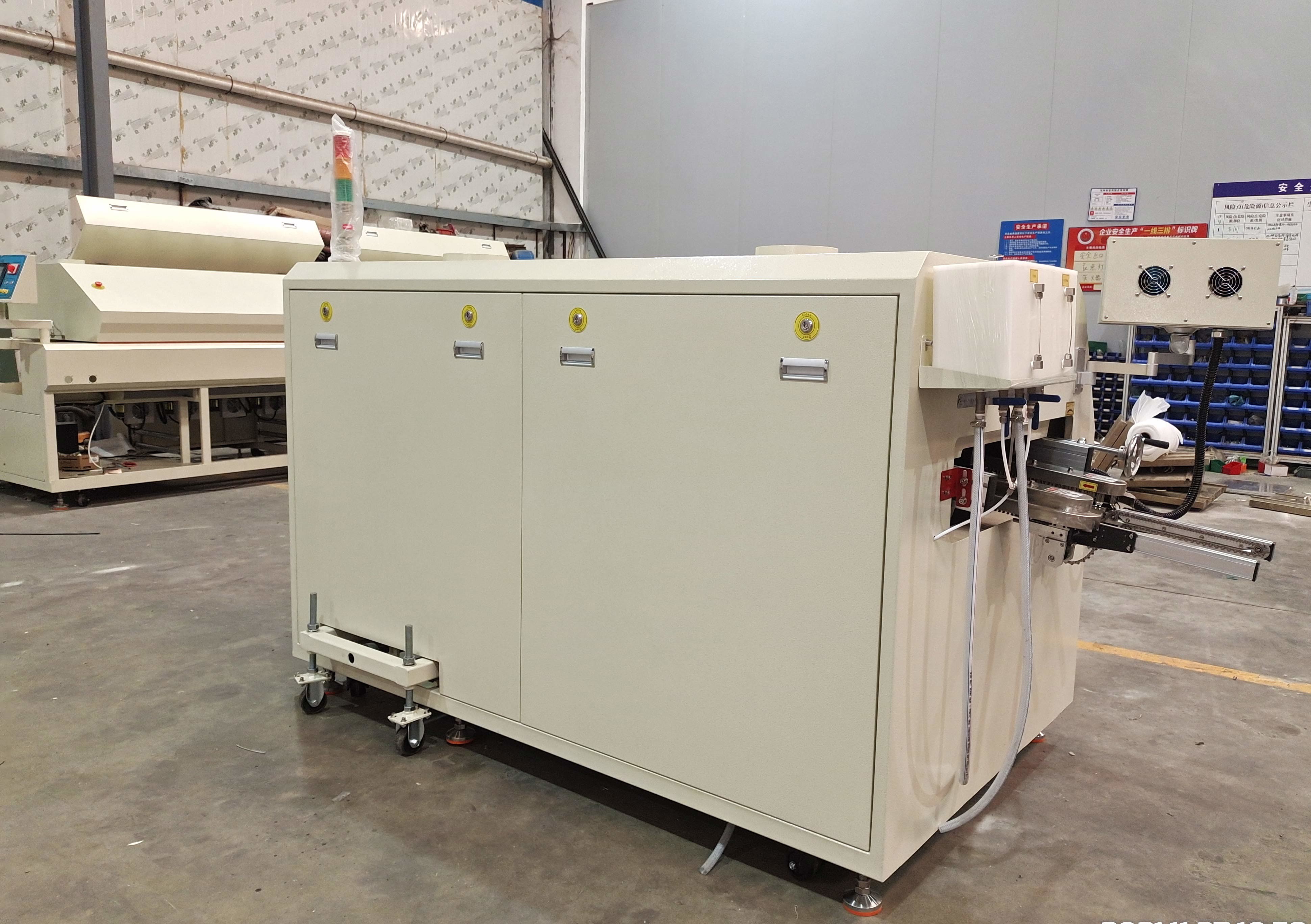

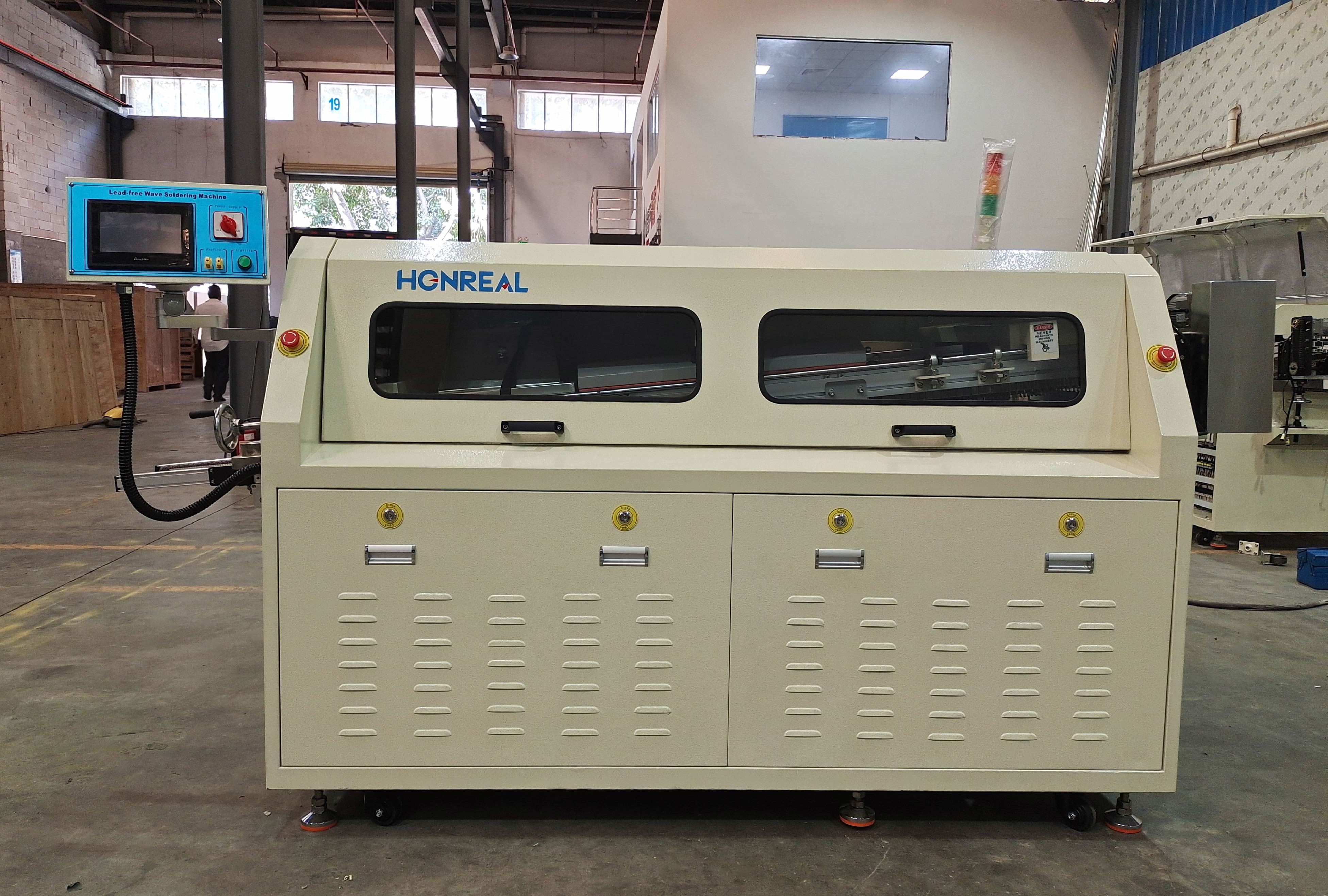

Foto's:
Installatieplaats:
1. De machine in een heldere en geventileerde omgeving bedienen om te voorkomen dat stof of andere stoffen de laskwaliteit beïnvloeden;
2. Installeer de machine niet in de buurt van elektrische of magnetische interferentiebronnen;
3. Laat de ingang en de uitgang van de machine tijdens de installatie niet tegen de ventilator of het venster in met wind.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
