Waarom gebruiken we een selectieve golfsoldeermachine?
Hoewel sommige componenten door middel van het THT-proces kunnen worden gelast, zijn sommige componenten met een hoge capaciteit en een fijne toonhoogte moeilijk te bereiken.
De tinpenetratie van golflosmachines kan slechts 75% bereiken, maar de selectieve golflosmachines met selectief lossysteem kunnen 100% penetratiesnelheid bereiken.

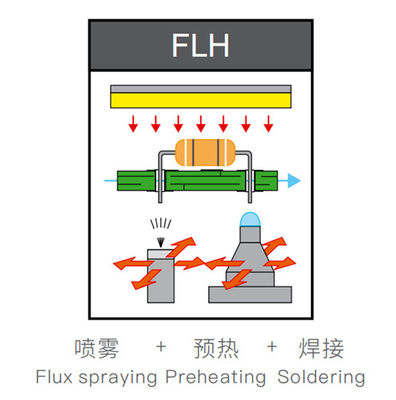

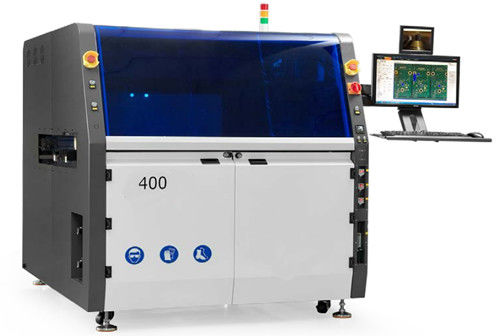

HR-400Cselectieve soldeermachine combineren met flux spray module, voorverwarming module, soldeer module, geïntegreerd ontwerp, en vrije uitbreiding.wat veel stroom kan besparenDe voorverwarming verbruikt hete lucht en bodem IR, het kan snel verdampen van het vocht van de stroom en brengen van de PCB bord tot een bepaalde temperatuur,zodat het PCB niet aan schokverwarming wordt onderworpen wanneer het in contact komt met de vloeibare soldeerDe elektromagnetische pomp zorgt voor een extreem constante stroom voor nauwkeurige en fijn afgestemde soldeergolfhoogten.Met toptechnologie en modulair ontwerp vanHR-400Cmet een diameter van niet meer dan 20 mm,HR-400Cselectieve soldeermachine voldoet aan de hoogste eisen aan flexibiliteit en doorvoer
Nu selectieve soldeermachine veel gebruikt in de automotive, medische, militaire enz. industrie, enHR-400Cselectieve golf soldeermachine zal uw beste keuze zijn.
Technische parameters:
| Naam van de machine | SELPOT-400 | |
| Algemeen | ||
| afmeting | L1520mm X W1650mm X H1650mm | |
| algemeen vermogen | 18 kW | |
| verbruiksvermogen | 5 tot 7 kW | |
| stroomvoorziening | driefasige 380V 50HZ | |
| netto gewicht | 1200 kg | |
| Reuqred luchtbron | 0.4-0.6MPa | |
| vereiste luchtstroom | 8-12 L/min | |
| vereiste N2-druk | 0.4-0.6MPa | |
| vereiste N2-stroom | meer dan 2 kubieke meter per uur | |
| vereiste zuiverheid van N2 | > 99,998% | |
| vereiste uitputtende | 500-800CMB/h | |
| drager of PCB | ||
| drager | naar product | |
| maximale draaggrootte | L400 x W400 mm | |
| PCB-dikte | 0.2 mm-----6 mm | |
| pcb-rand | met een breedte van niet meer dan 5 mm | |
| regelen & transportbanden | ||
| controle | Industriële pc's | |
| breedte van het vervoerband | 100-400 mm | |
| type vervoerband | SUS-roller | |
| transportbanddikte | 2-6 mm (randdikte of dragerdikte) | |
| Richting van het PCB-conveyor | Links naar rechts | |
| PCB-conveyor-opruiming | 100 mm | |
| Onderafstand van het PCB-conveyor | 30 mm | |
| vervoerbandbelasting | < 10 kg | |
| vervoerband | Aluminiumrail | |
| Hoogte van het vervoerband | 900+/-30 mm | |
| Aanbeveling | ||
| bewegingsas | X, Y, Z | |
| Bewegingscontrole | Servo-besturing in gesloten kring | |
| bewegingsmotor | Servomotor van Panasonic | |
| spiraalschroef | Hiwin | |
| positie nauwkeurigheid | + / - 0,05 mm | |
| onderstel | metalen lassen | |
| Stroombeheer | ||
| Fluxmondstuk | Japan Lumina | |
| duurzaamheid van het spuitstuk | roestvrij staal | |
| capaciteit van de vloeistoftank | 3L | |
| vloeistoftank | drukvat | |
| alcoholtankcapaciteit | 1 liter | |
| alcoholreservoir | drukvat | |
| Voorverhitting | ||
| voorverwarmingsmethode | bovenste IR-verwarming | |
| vermogen van de verwarming | 13.5 kW | |
| temperatuurbereik | 25 tot 240°C | |
| soldeerpot | ||
| standaardpotnummer | 1 stuks | |
| capaciteit van de soldeerpot | 13 kg / soldeerpot (elektromagnetische pomp) | |
| Temperatuur van de soldeer | PID | |
| smelttijd | 20-30 minuten. | |
| maximale soldeertemperatuur | 350 °C | |
| soldeerverwarmer | 1.2kw | |
| soldeerbuis | ||
| spuitstuk | aangepast | |
| materiaal | hoogkoolstoflegering | |
| standaard uitgeruste spuitstuk | 5 stuks standaard uitgerust per soldeerpot ((de binnendiameter van het spuitstuk 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)) | |
| N2-beheer | ||
| N2-verwarmer | standaard uitgerust | |
| ID N2 temperatuurbereik | 0- 350 C | |
| N2-verbruik | 2 m3 /h / spuitstuk |
|
De SMT-golfsoldeermachine is een ultramodern elektronisch product dat is ontworpen om aan de specifieke behoeften van de elektronica-industrie te voldoen.
Onze producttechnische ondersteuning en diensten omvatten:
Ons team van ervaren technici is toegewijd aan het leveren van uitstekende klantenservice en ervoor te zorgen dat uw SMT Selective Wave Soldering Machine op maximale efficiëntie werkt.
