Hoogwaardige, goedkope lijnsoldeersystemen voor THT via gaten
Selectief golfsolderen is een speciale vorm van golfsolderen die is uitgevonden om te voldoen aan de ontwikkelingsvereisten van door-gat componenten solderen.Het is vooral geschikt voor het solderen van door-gat componenten in high-end elektronische productenBijvoorbeeld: militaire elektronische producten, automobielelektronica, schakeling van stroomvoorziening en andere industrieën die een hogere soldeerspeed vereisen.
Voordelen:
1Geïntegreerd volledig functioneel model, het gehele bewegingsplatform geïntegreerd sproeien en lassen, compacte ruimte.
2.PCB-plaat vast, spuit- en lasplatform verplaatst.
3.Hoge laskwaliteit, verbetert de doorgangs snelheid van het laswerk aanzienlijk.
4.Module ontwerp van SMEMA online transport, ondersteuning van klanten voor flexibele lijnvorming.
5Alle parameters kunnen in de pc worden ingesteld en opgeslagen in het pcb-menu, zoals bewegende pad, soldeertemperatuur, fluxtype, soldeertyp, n2 temperatuur, enz.de beste traceerbaarheid en gemakkelijk te verkrijgen herhalingssoldeerkwaliteit.
| Naam van de machine | SELPOT-400 | |
| Algemeen | ||
| afmeting | L1520mm X W1650mm X H1650mm | |
| algemeen vermogen | 18 kW | |
| verbruiksvermogen | 5 tot 7 kW | |
| stroomvoorziening | driefasige 380V 50HZ | |
| netto gewicht | 1200 kg | |
| Reuqred luchtbron | 0.4-0.6MPa | |
| vereiste luchtstroom | 8-12 L/min | |
| vereiste N2-druk | 0.4-0.6MPa | |
| vereiste N2-stroom | meer dan 2 kubieke meter per uur | |
| vereiste zuiverheid van N2 | > 99,998% | |
| vereiste uitputtende | 500-800CMB/h | |
| drager of PCB | ||
| drager | naar product | |
| maximale draaggrootte | L400 x W400 mm | |
| PCB-dikte | 0.2 mm-----6 mm | |
| pcb-rand | met een breedte van niet meer dan 5 mm | |
| regelen & transportbanden | ||
| controle | Industriële pc's | |
| breedte van het vervoerband | 100-400 mm | |
| type vervoerband | SUS-roller | |
| transportbanddikte | 2-6 mm (randdikte of dragerdikte) | |
| Richting van het PCB-conveyor | Links naar rechts | |
| PCB-conveyor-opruiming | 100 mm | |
| Onderafstand van het PCB-conveyor | 30 mm | |
| vervoerbandbelasting | < 10 kg | |
| vervoerband | Aluminiumrail | |
| Hoogte van het vervoerband | 900+/-30 mm | |
| Aanbeveling | ||
| bewegingsas | X, Y, Z | |
| Bewegingscontrole | Servo-besturing in gesloten kring | |
| bewegingsmotor | Servomotor van Panasonic | |
| spiraalschroef | Hiwin | |
| positie nauwkeurigheid | + / - 0,05 mm | |
| onderstel | metalen lassen | |
| Stroombeheer | ||
| Fluxmondstuk | Japan Lumina | |
| duurzaamheid van het spuitstuk | roestvrij staal | |
| capaciteit van de vloeistoftank | 3L | |
| vloeistoftank | drukvat | |
| alcoholtankcapaciteit | 1 liter | |
| alcoholreservoir | drukvat | |
| Voorverhitting | ||
| voorverwarmingsmethode | bovenste IR-verwarming | |
| vermogen van de verwarming | 13.5 kW | |
| temperatuurbereik | 25 tot 240°C | |
| soldeerpot | ||
| standaardpotnummer | 1 stuks | |
| capaciteit van de soldeerpot | 13 kg / soldeerpot (elektromagnetische pomp) | |
| Temperatuur van de soldeer | PID | |
| smelttijd | 20-30 minuten. | |
| maximale soldeertemperatuur | 350 °C | |
| soldeerverwarmer | 1.2kw | |
| soldeerbuis | ||
| spuitstuk | aangepast | |
| materiaal | hoogkoolstoflegering | |
| standaard uitgeruste spuitstuk | 5 stuks standaard uitgerust per soldeerpot ((de binnendiameter van het spuitstuk 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)) | |
| N2-beheer | ||
| N2-verwarmer | standaard uitgerust | |
| ID N2 temperatuurbereik | 0- 350 C | |
| N2-verbruik | 2 m3 /h / spuitstuk | |

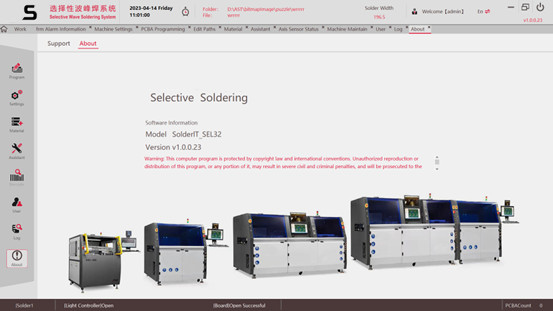

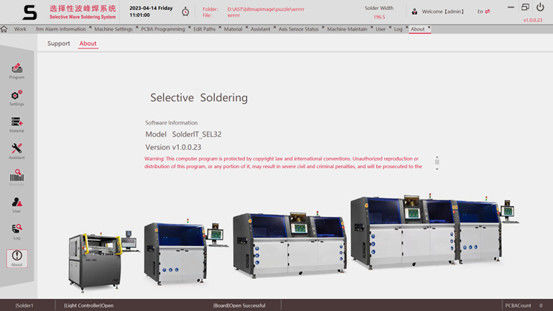

Gegevens:
1Minimale configuratie
De processor is niet minder dan 2,0 GHz, de interne opslag is niet minder dan 4 GB, de vrije schijfruimte is niet minder dan 16 GB.
2Aanbevolen configuratie
Processor 1.8GHz, interne opslag 8G, 512GB schijfruimte links, gigabit netwerkkaart.
3.Schermresolutie
1920 * 1080 (noodzakelijk)
Besturingssysteem: Win7 64 bit, Win10 64 bit
