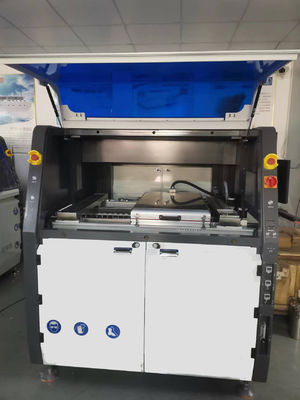

Smt Volledig automatisch DIP Loodvrij Flux Spray Voorverhitting Pcb Las Selectieve golf soldeer
Het selectief solderen is een speciale vorm van lassen die is uitgevonden om aan de eisen van de moderne lastechnologie te voldoen.De machine kan specifiek sproeien en lassen de soldeer gewrichten voor die behoefte sproeien stroom, en niet alleen de lasdoeltreffendheid en betrouwbaarheid zijn hoger dan die van handgesweis, maar ook de laskosten zijn lager dan bij golfsweis.
De selectieve golflossing kan worden geconfigureerd met één, twee of drie fluxcoatingtechnologieën volgens de specifieke vereisten van de gebruiker.De in de bijlage vermelde methoden zijn gebaseerd op de volgende methoden:
| Naam van de machine | HR-400C | |
| Algemeen | ||
| afmeting | L1520mm X W1650mm X H1650mm | |
| algemeen vermogen | 18 kW | |
| verbruiksvermogen | 5 tot 7 kW | |
| stroomvoorziening | driefasige 380V 50HZ | |
| netto gewicht | 1200 kg | |
| Reuqred luchtbron | 0.4-0.6MPa | |
| vereiste luchtstroom | 8-12 L/min | |
| vereiste N2-druk | 0.4-0.6MPa | |
| vereiste N2-stroom | meer dan 2 kubieke meter per uur | |
| vereiste zuiverheid van N2 | > 99,998% | |
| vereiste uitputtende | 500-800CMB/h | |
| drager of PCB | ||
| drager | naar product | |
| maximale draaggrootte | L400 x W400 mm | |
| PCB-dikte | 0.2 mm-----6 mm | |
| pcb-rand | met een breedte van niet meer dan 5 mm | |
| regelen & transportbanden | ||
| controle | Industriële pc's | |
| breedte van het vervoerband | 100-400 mm | |
| type vervoerband | SUS-roller | |
| transportbanddikte | 2-6 mm (randdikte of dragerdikte) | |
| Richting van het PCB-conveyor | Links naar rechts | |
| PCB-conveyor-opruiming | 100 mm | |
| Onderafstand van het PCB-conveyor | 30 mm | |
| vervoerbandbelasting | < 10 kg | |
| vervoerband | Aluminiumrail | |
| Hoogte van het vervoerband | 900+/-30 mm | |
| Aanbeveling | ||
| bewegingsas | X, Y, Z | |
| Bewegingscontrole | Servo-besturing in gesloten kring | |
| bewegingsmotor | Servomotor van Panasonic | |
| spiraalschroef | Hiwin | |
| positie nauwkeurigheid | + / - 0,05 mm | |
| onderstel | metalen lassen | |
| Stroombeheer | ||
| Fluxmondstuk | Japan Lumina | |
| duurzaamheid van het spuitstuk | roestvrij staal | |
| capaciteit van de vloeistoftank | 3L | |
| vloeistoftank | drukvat | |
| alcoholtankcapaciteit | 1 liter | |
| alcoholreservoir | drukvat | |
| Voorverhitting | ||
| voorverwarmingsmethode | bovenste IR-verwarming | |
| vermogen van de verwarming | 13.5 kW | |
| temperatuurbereik | 25 tot 240°C | |
| soldeerpot | ||
| standaardpotnummer | 1 stuks | |
| capaciteit van de soldeerpot | 13 kg / soldeerpot (elektromagnetische pomp) | |
| Temperatuur van de soldeer | PID | |
| smelttijd | 20-30 minuten. | |
| maximale soldeertemperatuur | 350 °C | |
| soldeerverwarmer | 1.2kw | |
| soldeerbuis | ||
| spuitstuk | aangepast | |
| materiaal | hoogkoolstoflegering | |
| standaard uitgeruste spuitstuk | 5 stuks standaard uitgerust per soldeerpot ((de binnendiameter van het spuitstuk 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)) | |
| N2-beheer | ||
| N2-verwarmer | standaard uitgerust | |
| ID N2 temperatuurbereik | 0- 350 C | |
| N2-verbruik | 2 m3 /h / spuitstuk | |
Gegevens:
1Minimale configuratie
De processor is niet minder dan 2,0 GHz, de interne opslag is niet minder dan 4 GB, de vrije schijfruimte is niet minder dan 16 GB.
2Aanbevolen configuratie
Processor 1.8GHz, interne opslag 8G, 512GB schijfruimte links, gigabit netwerkkaart.
3.Schermresolutie
1920 * 1080 (noodzakelijk)
Besturingssysteem:Win7 64 bit,Win10 64 bit
