Voordelen:
1.Offline modelmachine, in dezelfde XYZ-bewegingstabel combineren selectief fluxen en solderen, compact en volledig functioneel.
2.Hoge soldeerkwaliteit.
3Beweging van de pcb-plaat, sproei- en lasplatform vast.
4.Kan naast de SMT-productielijn worden geplaatst voor solderen, zeer flexibel.
5Alle parameters kunnen in de pc worden ingesteld en opgeslagen in het pcb-menu, zoals bewegende pad, soldeertemperatuur, fluxtype, soldeertyp, n2 temperatuur, enz.de beste traceerbaarheid en gemakkelijk te verkrijgen herhalingssoldeerkwaliteit.

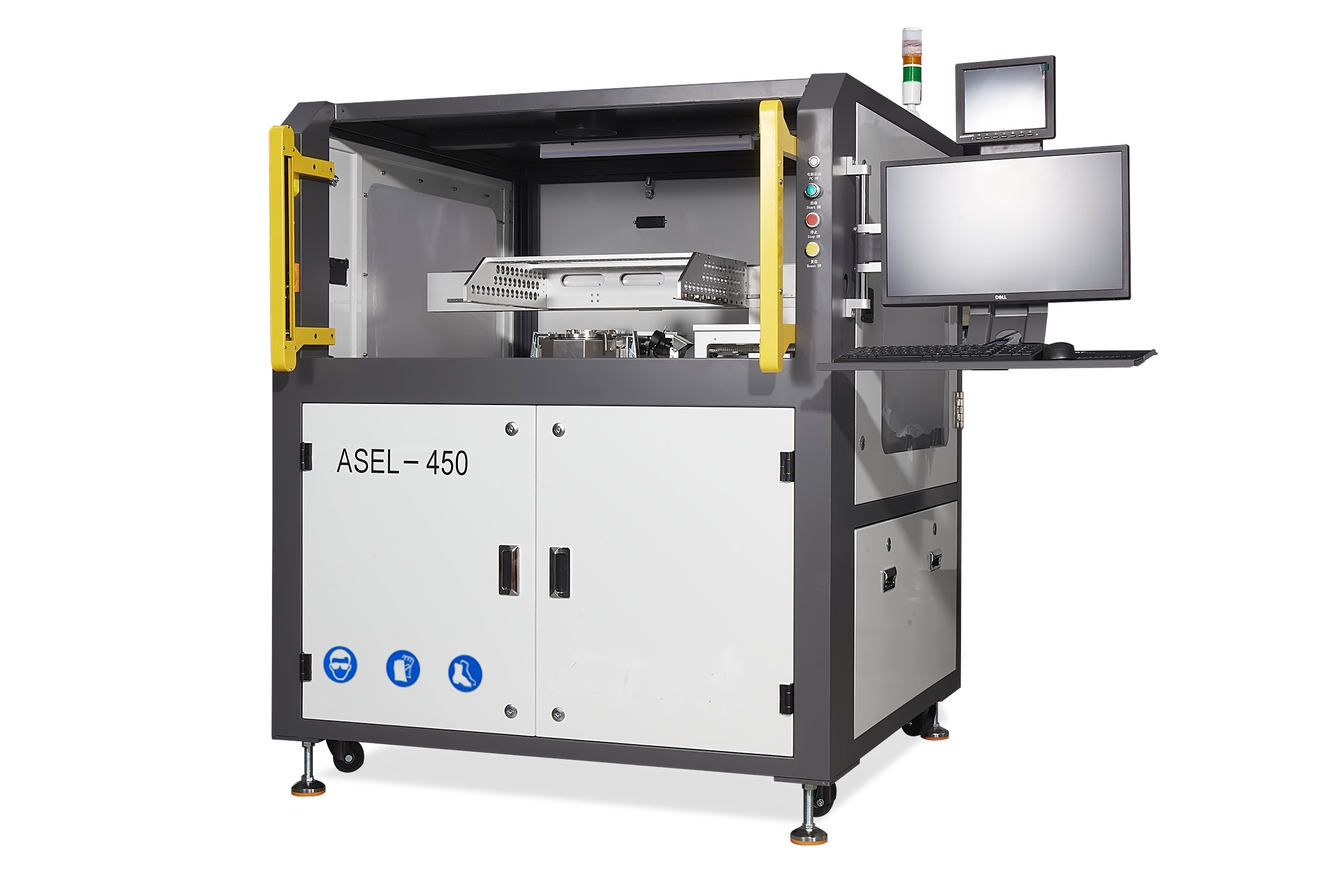

| Artikel 1 | ASEL-450 |
| Algemeen | |
| Werkvermogen/Max-vermogen | 1--3 kW/5 kW |
| PCB-grootte | 50x50-350x450 mm |
| Afmetingen van de machine | 1090*1256*1340 mm |
| Nettogewicht | 320 kg |
| Stroomvoorziening | 1PH 220V 50HZ |
| Luchtvoorziening | 3 tot 5 bar |
| Uitputting vereist | 100 m3/uur |
| PCB-robotplatform | |
| Bewegingsassen | X, Y, Z |
| Bewegingscontrole | Volledige servo |
| Positie nauwkeurigheid | + / - 0,05 mm |
| PCB-oppervlakte | 80 mm |
| Bottom clearance van PCB's | 30 mm |
| PCB-positionering | Zelftestdruk |
| Soldeerbeheer | |
| Standaard soldeerstations | 1 stuks |
| Vermogen van de soldeerpot | 15 kg |
| Temperatuurregeling van de soldeer | PID |
| Opwarmtijd | 45 minuten. |
| Maximale temperatuur | 380 °C |
| Verwarmer voor soldeerpotten | 3 kW |
| met een vermogen van niet meer dan 10 kW | |
| MiniWave sproeiers | Dia 2 tot en met 8 mm |
| Op maat gemaakte spuitstuk | Kan voorzien |
| Nitrogeen (N2) Inertiebeheer | |
| N2-verwarmer | standaard uitgerust |
| N2 Temp PID-controlebereik | 0 - 350 °C |
| N2-verbruik per spuitstuk | 1.5m3/h/NOZZLE |
| Vereiste N2 zuiverheid. Zuurstof. | O2 < 20 ppm |
| Stroombeheer | |
| Spray Flux Nozzle | Mini-sprayfluxer, atomiseringstype |
| Stroomcapaciteit | 1.2L |
| Vloeistoftank | Druktank |
| Controlesysteem | |
| Programmmethode | PC-computerbesturing |
| Controlesysteem | PC-computerbesturing |
| Typische programma-tijd | Tien minuten. |
