Kenmerken:

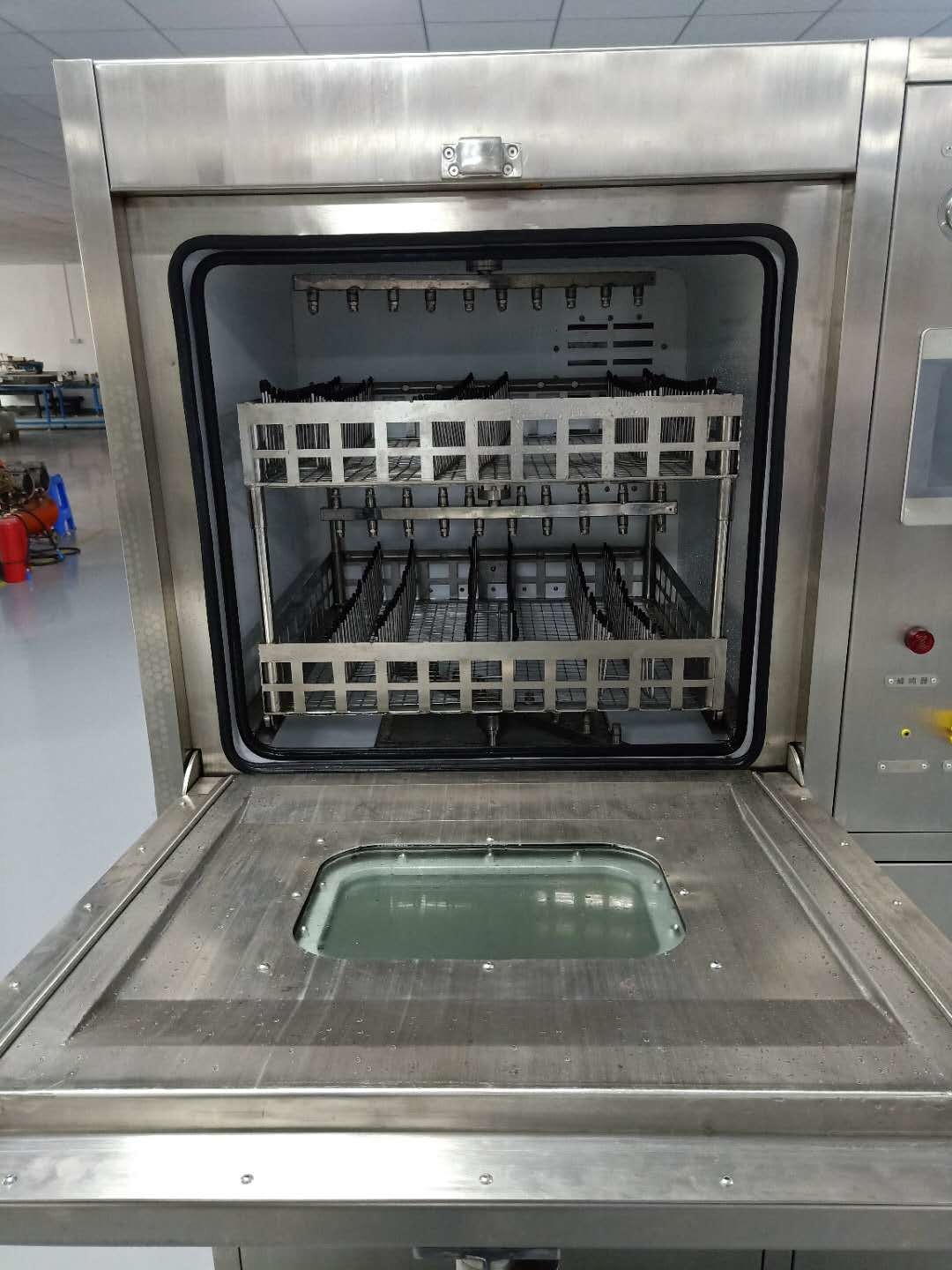

1Visualisatie van het gehele proces: Reinigingskamer voorzien van een visueel raam en 2 LED-lampen, het reinigingsproces is in één oogopslag duidelijk.
2.De grootste reinigingsmanden ter wereld:610mm(L) ×560mm(W) ×100mm(H) 2 laag, Voldoen aan grotere PCBA-maat en hogere reinigingsproductie.
3.Het meest wetenschappelijke spuitstuk ontwerp ((patent ): Verhoging spuitstukken van links naar rechts, Verbeteren van de reiniging efficiëntie, Distributie spuitstukken op en neer, Volledig oplossen van de blinde schoon gebied
4.De druk van het spuitstuk is verstelbaar: de kleine afmetingen van PCBA in het reinigingsproces kunnen worden opgelost door sproei onder hoge druk botsing, spatprobleem
Met standaard verdunningsmiddelen slot verwarmingssysteem: aanzienlijk verbeterde reinigingsefficiëntie.
5.Touchscreen-interface: volgens verschillende PCBA-modellen met verschillende procesparameters, kan snel bewerken en een verscheidenheid aan verschillende procesparameters worden opgeslagen programma, waaronder,temperatuur van het oplosmiddel, reinigingstijd, spoeltijd/spoeltijd, spoeltemperatuur, droogtijd, droogtemperatuur, geleidingswaarnemingsparameters, enz.kan worden ingesteld wachtwoord beheer autoriteit.
6.Hoge reinigingsnormen: de ionenvervuiling voldoet volledig aan de norm 610D IPC-klasse I (minder dan 1,5 ug/cm2)
7.Gebruikelijke vloeistof toevoegen modus: kan handmatig aan te sluiten, kan ook worden ingesteld volgens de verhouding (5% ~ 25%) automatische proportionering DI water en chemische vloeistof.
8.omvattend reinigingssysteem: volgens het productoppervlak residuele organische stof, anorganische stof grondig effectieve reiniging
Automatische reinigingsmodus: in een schone binnenruimte is alle reiniging, spoelen en drogen, klein formaat, compacte structuur
Technische parameters:
| Inhoud | Parameter |
| Model nr. | HR-Q6 |
| Grootte van het schoon gebied | L610*W560*H160mm 2-laag |
| Concentratietankcapaciteit | 30 liter |
| Verdunningstankcapaciteit | 70 liter |
| Sproeitankcapaciteit | 17-23L |
| Verwarmingsvermogen van de sproeier | 6 kW |
| Schoonmaaktijd | 0~99 minuten (instelbaar) |
| Reinigingstemperatuur (vloeistof) | Kamertemperatuur ~ 75°C (instelbaar) |
| Spoeltijd | 1 minuut/tijd ((1-59 keer/instelbaar) |
| Spoeltemperatuur ((DI water) | Kamertemperatuur ~ 75 °C (instelbaar) |
| Droogtijd | 0~99 minuten/ ((aanpasbaar) |
| Resistiviteitsmonitoringsbereik | 0~18M |
| Verwarmingscapaciteit van de oplosmiddeltank | 9 kW |
| Droogtemperatuur | Kamertemperatuur ~ 99 °C/ (instelbaar) |
| Verwarmingsvermogen voor het drogen/KW | 6 kW |
| Injectiedruk | 30 PSI- 90 PSI (instelbaar) |
| Filter van chemische aard |
0.22μm (filterdeeltjes:soldeerpasta, hars, (bijv. waterstroom en verontreinigende stoffen) |
| Di waterfilter | 1 inch snelle aansluiting type interface |
| Chemische lozingshaven | 1 inch snelle aansluiting type interface |
| Echttijddrukmeter | 3 stuks (nozzle/DI water/afval) |
| Horizontale spuitpomp | 5.5 kW |
| Grootte van de uitlaatpoort | Φ100 ((W) *30mm ((H) |
| Energiebron;luchtbron | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Afmeting | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.is een nationale high-tech onderneming, gespecialiseerd in smt-apparatuur onderzoek en ontwikkeling, productie, verkoop. diensten voor's werelds top 500 elektronische bedrijven.Het geregistreerde kapitaal van de onderneming is 5 miljoenSinds de oprichting van het bedrijf heeft Honreal volgehouden met de ontwikkeling van technologie als kern, kwaliteit als overleving, onafhankelijk onderzoek en ontwikkeling en continue innovatie.Na voortdurende inspanningenHet heeft een aantal high-tech uitvindingspatenten.
Q1: Wat is de cyclustijd vanHR-Q6Batch reinigingsmachine?
A1: In totaal 30 tot 45 minuten. Was 10 minuten + spoel 10 minuten + droog 10 tot 25 minuten.
V2: Voor welke vloeistof kan worden gebruiktHR-Q6om PCBA schoon te maken?
A2: PCBA-spoelingsvloeistof op waterbasis, DI-water spoelen.
Q3: Heb ik veel pcbas kanHR-Q6schoon in één cyclus?
A3: L200*W100mm PCBA bijvoorbeeld, het kan 30~40pcs reinigen.
V4: Moeten de PCBA's na het wassen, spoelen en drogen in de machine worden gebakken?
A4: Natuurlijk, PCBA's moeten na schoonmaak in een elektrische oven worden gezet en 2 uur bij 100~110°C of 4 uur bij 80~90°C worden gebakken om het PCBA volledig droog te maken.
Vergelijk foto's voor en na het schoonmaken:
