Kenmerken:

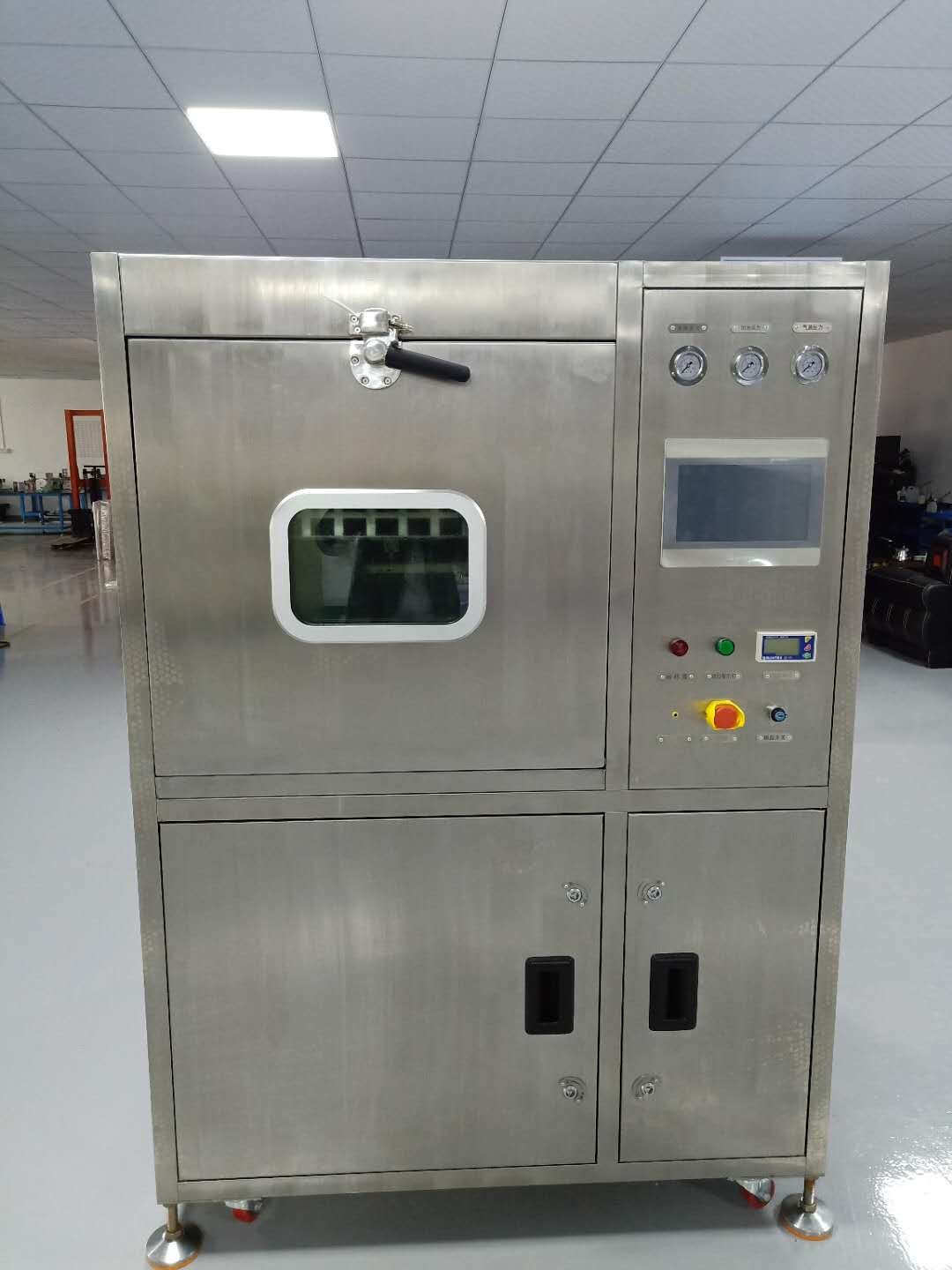

1. het gehele proces zichtbaar: het reinigingsproces is zichtbaar via het voorraam en de LED-lampen.
2. automatische reinigingsmodus: reiniging, spoelen, droog proces kan worden voltooid in één kast en compacte machine.
3. het meest wetenschappelijke ontwerp van de spuitstuk: gebruik van een linker- en rechter-inkrementele verdeling --- om de reinigingsdoeltreffendheid te verhogen,De bovenste en onderste verplaatsing verdeling - volledig op te lossen van het reinigen blinde gebied;
4. het drukverstelbare ontwerp van de spuitstuk: om het kleine en lichte PCBA in de hoge druk spuit onder de omstandigheden van de botsing, spatsel probleem op te lossen;
5. het standaard verwarmingssysteem van de verdunningstank: aanzienlijke verbetering van de reinigingsdoeltreffendheid; verkorting van de reinigingstijd;
6. een uitgebreid reinigingssysteem: voor SMT; THT PCBA na het lassen van het oppervlak van de resthars, wateroplosbare flux,niet-schoon vloeistof / soldeerpasta en andere organische en anorganische verontreinigende stoffen voor grondig en effectief reinigen;
7. gemakkelijk te verwijderen verdunning toe te voegen: kan handmatig worden toegevoegd, maar ook door de verhouding (5% tot 25%) automatisch in te stellen met DI water en chemische vloeistof (optie);
8Tijdelijke tank en hulpverwarmingssysteem: Tijdelijke tank wordt gebruikt voor het opslaan van verdunnings- en DI-water.
Tijdens het reinigingsproces absorbeert de luchtpomp de verdunningsvorm verdunningsbruin en stuurt deze naar de tijdelijke tank, vervolgens absorbeert de waspomp de verdunning van de tijdelijke tank om het PCBA schoon te maken.de luchtpomp absorbeert de verdunning uit de tijdelijke tank en stuurt deze terug naar de verdunningstank.
Tijdens het spoelen absorbeert de luchtpomp DI-water van de DI-waterproductiemachine en stuurt het naar de tijdelijke tank.Het spoelwater kan indien nodig worden verwarmd;
9. lagere bedrijfskosten: ingebouwde filter zorgt ervoor dat de verdunning herhaald wordt gebruikt.Blaas het resterende wasmiddel uit de pijpleiding en de pomp., waardoor de verdunning met 50% wordt bespaard.
10De concentratiekwiidcompensatiefunctie:de concentratie van de verdunning zal na herhaald gebruik steeds lager worden, wat van invloed zal zijn op het reinigende effect en de reinigingsprestatie van PCBA, moet op dit moment wat geconcentreerde vloeistof aan de verdunningstank worden toegevoegd om de verdunningsconcentratie te compenseren.de hoeveelheid toevoeging van concentratie vloeistof kan worden aangepast aan de werkelijke situatie.
Technische parameters:
| Inhoud | Parameter |
| Model nr. | HR-Q6 |

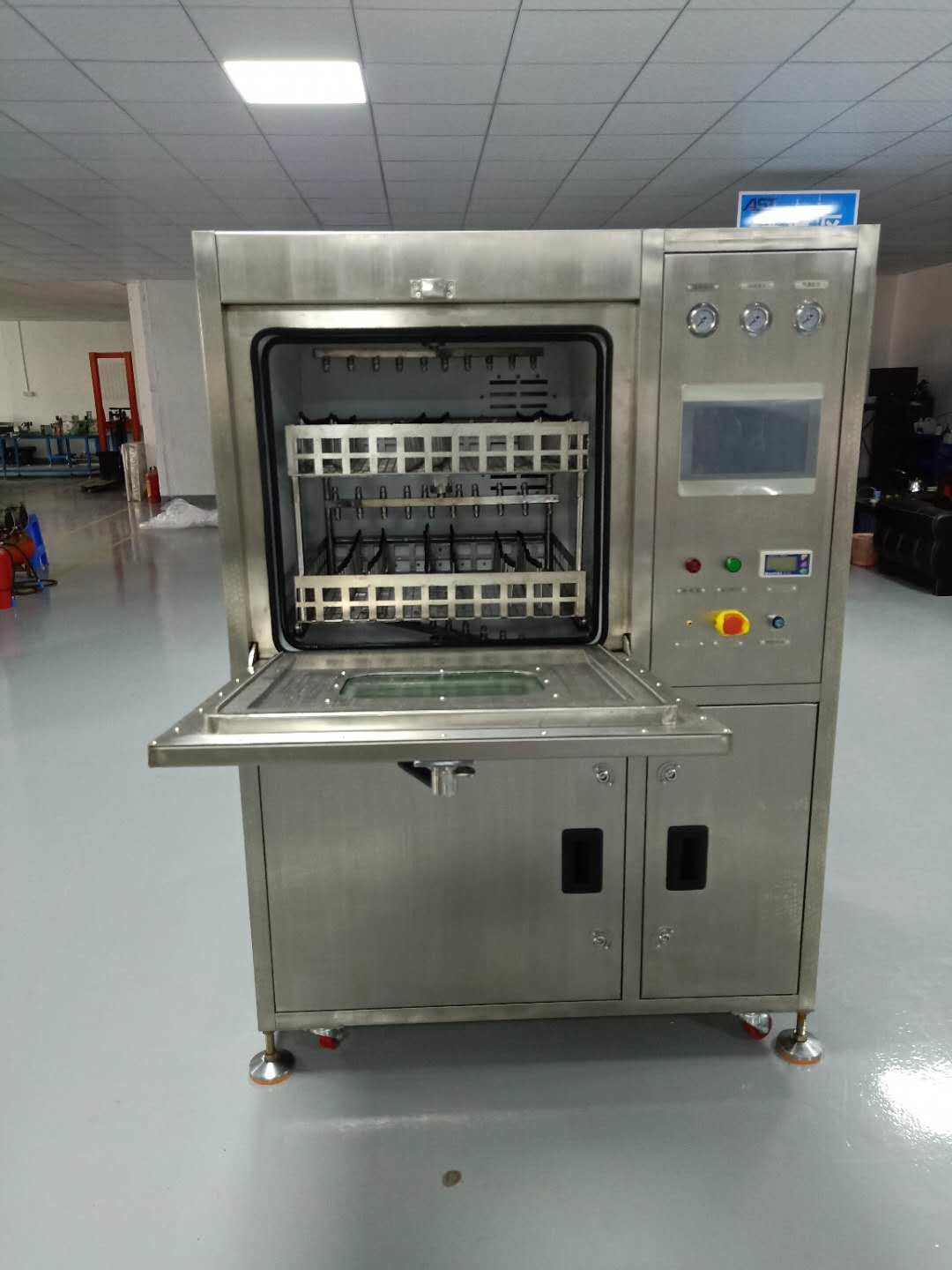

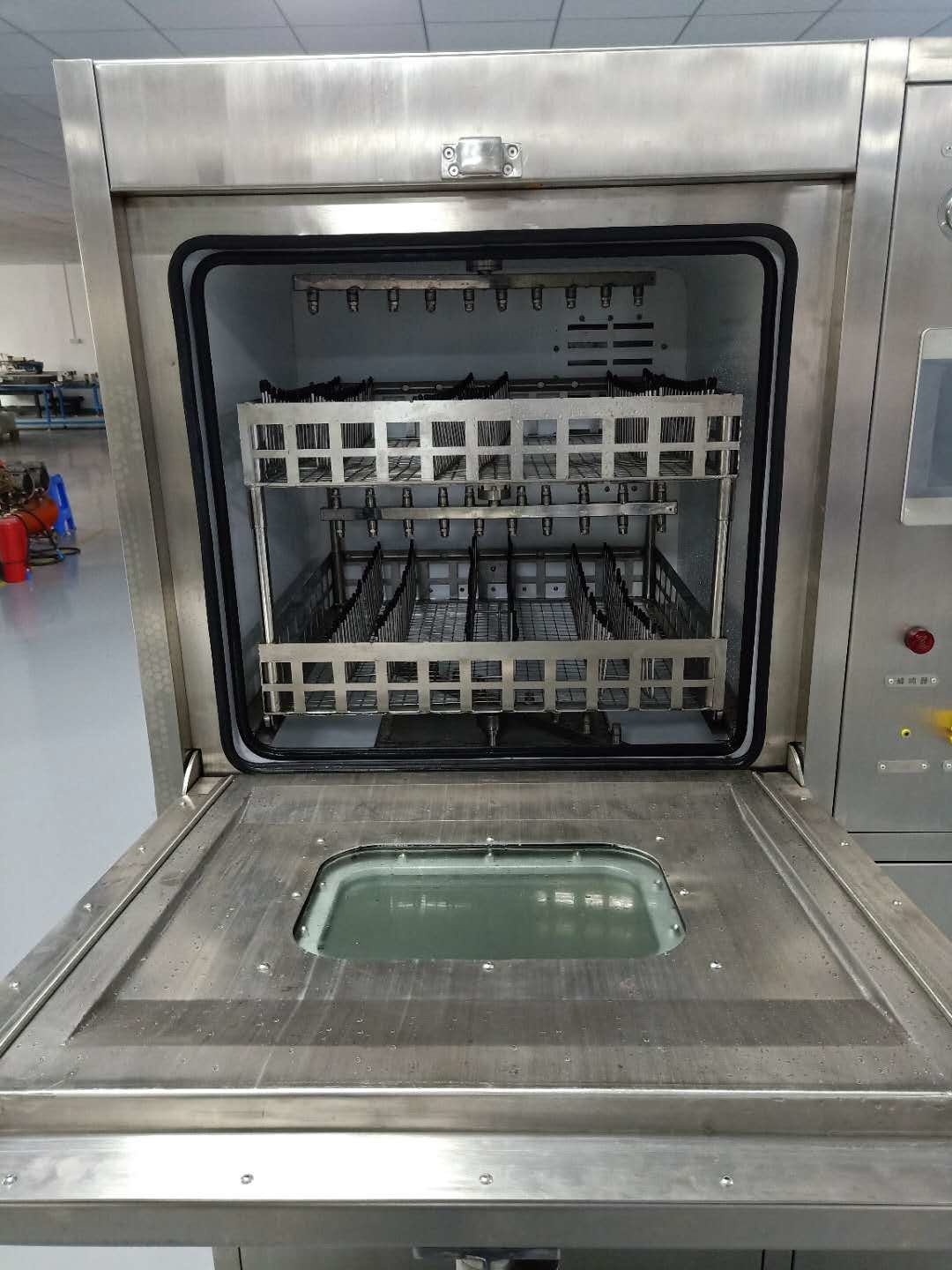

| Grootte van het schoon gebied | L610*W560*H160mm 2-laag |
| Concentratietankcapaciteit | 30 liter |
| Verdunningstankcapaciteit | 70 liter |
| Sproeitankcapaciteit | 17-23L |
| Verwarmingsvermogen van de sproeier | 6 kW |
| Schoonmaaktijd | 0~99 minuten (instelbaar) |
| Reinigingstemperatuur (vloeistof) | Kamertemperatuur ~ 75°C (instelbaar) |
| Spoeltijd | 1 minuut/tijd ((1-59 keer/instelbaar) |
| Spoeltemperatuur ((DI water) | Kamertemperatuur ~ 75 °C (instelbaar) |
| Droogtijd | 0~99 minuten/ ((aanpasbaar) |
| Resistiviteitsmonitoringsbereik | 0~18M |
| Verwarmingscapaciteit van de oplosmiddeltank | 9 kW |
| Droogtemperatuur | Kamertemperatuur ~ 99 °C/ (instelbaar) |
| Verwarmingsvermogen voor het drogen/KW | 6 kW |
| Injectiedruk | 30 PSI- 90 PSI (instelbaar) |
| Filter van chemische aard |
0.22μm (filterdeeltjes:soldeerpasta, hars, (bijv. waterstroom en verontreinigende stoffen) |
| Di waterfilter | 1 inch snelle aansluiting type interface |
| Chemische lozingshaven | 1 inch snelle aansluiting type interface |
| Echttijddrukmeter | 3 stuks (nozzle/DI water/afval) |
| Horizontale spuitpomp | 5.5 kW |
| Grootte van de uitlaatpoort | Φ100 ((W) *30mm ((H) |
| Energiebron;luchtbron | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Afmeting | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.is een nationale high-tech onderneming, gespecialiseerd in smt-apparatuur onderzoek en ontwikkeling, productie, verkoop. diensten voor's werelds top 500 elektronische bedrijven.Het geregistreerde kapitaal van de onderneming is 5 miljoenSinds de oprichting van het bedrijf heeft Honreal volgehouden met de ontwikkeling van technologie als kern, kwaliteit als overleving, onafhankelijk onderzoek en ontwikkeling en continue innovatie.Na voortdurende inspanningenHet heeft een aantal high-tech uitvindingspatenten.
Q1: Wat is de cyclustijd vanHR-Q6Batch reinigingsmachine?
A1: In totaal 30 tot 45 minuten. Was 10 minuten + spoel 10 minuten + droog 10 tot 25 minuten.
V2: Voor welke vloeistof kan worden gebruiktHR-Q6om PCBA schoon te maken?
A2: PCBA-spoelingsvloeistof op waterbasis, DI-water spoelen.
Q3: Heb ik veel pcbas kanHR-Q6schoon in één cyclus?
A3: L200*W100mm PCBA bijvoorbeeld, het kan 30~40pcs reinigen.
V4: Moeten de PCBA's na het wassen, spoelen en drogen in de machine worden gebakken?
A4: Natuurlijk, PCBA's moeten na schoonmaak in een elektrische oven worden gezet en 2 uur bij 100~110°C of 4 uur bij 80~90°C worden gebakken om het PCBA volledig droog te maken.
Vergelijk foto's voor en na het schoonmaken:
