OVERZICHT
Bij het reinigen van geassembleerde printplaten, ook wel PCBA-reiniging genoemd,het hoofddoel is het verwijderen van hars- en vloeistofresidu's van gevulde platen en hybriden, alsmede productie-gerelateerde residuen die ontstaan door de behandeling.

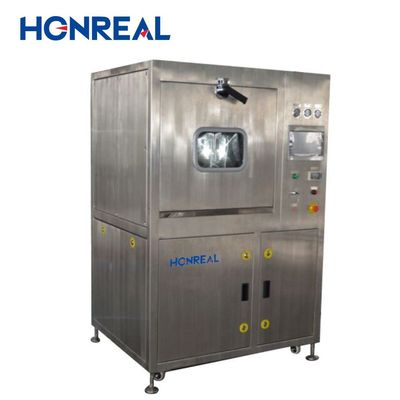

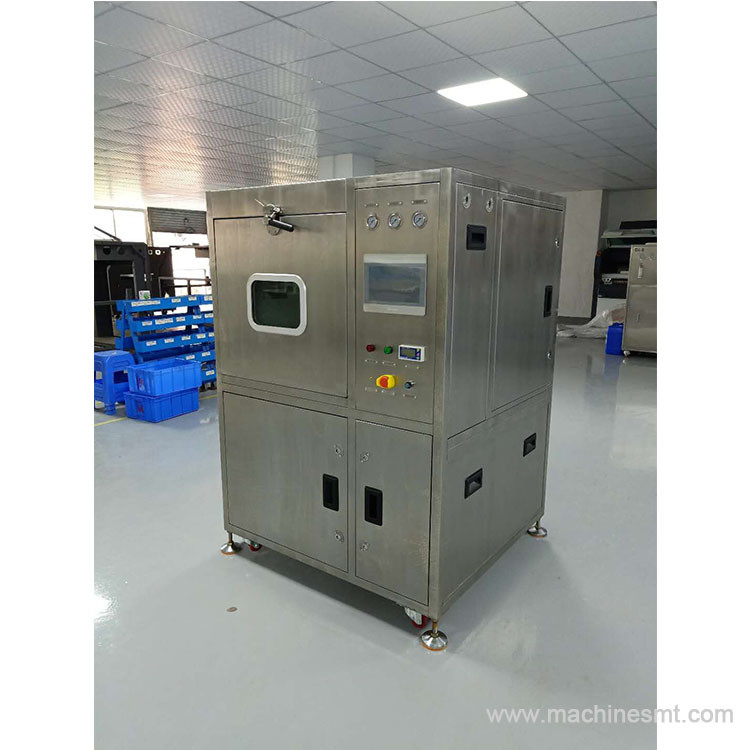

De HR-Q6 wordt gebruikt met Deionisatorwater, ongeveer 30~60L/min en een druk van ≤0,4Mpa. De machine presteert goed op zowel loodgebaseerde (eutectische) als loodvrije soldeermiddelen.
Alle soorten vloeistoffen worden verwijderd, inclusief wateroplosbaar, hars, en niet schoon, en alle verontreinigende stoffen,onderdeelresidu dat tijdens de assemblage ontstaat.
Technische parameters:
| Inhoud | Parameter |
| Model nr. | HR-Q6 |
| Grootte van het schoon gebied | L610*W560*H160mm 2-laag |
| Concentratietankcapaciteit | 30 liter |
| Verdunningstankcapaciteit | 70 liter |
| Sproeitankcapaciteit | 17-23L |
| Verwarmingsvermogen van de sproeier | 6 kW |
| Schoonmaaktijd | 0~99 minuten (instelbaar) |
| Reinigingstemperatuur (vloeistof) | Kamertemperatuur ~ 75°C (instelbaar) |
| Spoeltijd | 1 minuut/tijd ((1-59 keer/instelbaar) |
| Spoeltemperatuur ((DI water) | Kamertemperatuur ~ 75 °C (instelbaar) |
| Droogtijd | 0~99 minuten/ ((aanpasbaar) |
| Resistiviteitsmonitoringsbereik | 0~18M |
| Verwarmingscapaciteit van de oplosmiddeltank | 9 kW |
| Droogtemperatuur | Kamertemperatuur ~ 99 °C/ (instelbaar) |
| Verwarmingsvermogen voor het drogen/KW | 6 kW |
| Injectiedruk | 30 PSI- 90 PSI (instelbaar) |
| Filter van chemische aard |
0.22μm (filterdeeltjes:soldeerpasta, hars, (bijv. waterstroom en verontreinigende stoffen) |
| Di waterfilter | 1 inch snelle aansluiting type interface |
| Chemische lozingshaven | 1 inch snelle aansluiting type interface |
| Echttijddrukmeter | 3 stuks (nozzle/DI water/afval) |
| Horizontale spuitpomp | 5.5 kW |
| Grootte van de uitlaatpoort | Φ100 ((W) *30mm ((H) |
| Energiebron;luchtbron | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Afmeting | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd. is erkend als een nationale hightech onderneming, gericht op het onderzoek, de ontwikkeling, de productie en de verkoop van SMT-apparatuur.Het levert diensten aan toonaangevende elektronische bedrijven wereldwijdHet bedrijf heeft een geregistreerd kapitaal van 5 miljoen.de kwaliteit als essentieel voor zijn bestaan beschouwenHet bedrijf legt de nadruk op onafhankelijk onderzoek en ontwikkeling en streeft onverbiddelijk naar innovatie.
Q1: Wat is de cyclustijd vanHR-Q6Batch reinigingsmachine?
A1: In totaal 30 tot 45 minuten. Was 10 minuten + spoel 10 minuten + droog 10 tot 25 minuten.
V2: Voor welke vloeistof kan worden gebruiktHR-Q6om PCBA schoon te maken?
A2: PCBA-spoelingsvloeistof op waterbasis, DI-water spoelen.
Q3: Heb ik veel pcbas kanHR-Q6schoon in één cyclus?
A3: L200*W100mm PCBA bijvoorbeeld, het kan 30~40pcs reinigen.
V4: Moeten de PCBA's na het wassen, spoelen en drogen in de machine worden gebakken?
A4: Natuurlijk, PCBA's moeten na schoonmaak in een elektrische oven worden gezet en 2 uur bij 100~110°C of 4 uur bij 80~90°C worden gebakken om het PCBA volledig droog te maken.
Vergelijk foto's voor en na het schoonmaken:
