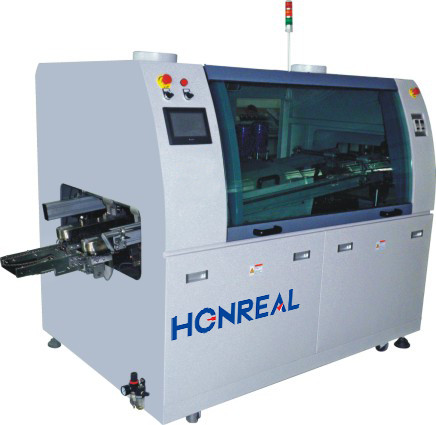

HR-200 SWave Soldering Machine
STD: Frontpaneel met aan/uit bedieningsfunctie; OPT: Touchscreen bedieningsfunctie
¤ Geschikt voor producten met een lage bestanddelendichtheid/laag procescriteria/producten met een loodgehalte
¤ SMC Pneumatische cilinder aangedreven fluxer spuitkop transversaal
¤ 1 Infraroodvoorverwarmer
¤ Modulaire voorverwarmingsconstructie, handig voor onderhoud
¤ Mitsubishi PLC+PID-gesloten-lus bediend
¤ SUS 316L Soldeerpot
¤ Handmatige soldeerpot op/af en rol in/uit
¤ Verschillende soorten soldeervinger beschikbaar
¤ Neiging van 4-7° verstelbaar
¤ Automatische vingerreiniger
¤ Crossflow Natuurlijke luchtkoeling
¤ STD: Frontpaneel met aan/uit bedieningssysteem; OPT: Touchscreen bedieningssysteem
| Model | Control Panel HR-200 | HR-200 aanraakscherm |
| Afmetingen van de machine | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Gewicht | 600 kg | |
| Kleur | Computergrijz | |
| Algemeen | ||
| Hoofdbesturing | Controlen met knoppen op het paneel | Aanraakpaneelbesturing |
| voorverwarmers | 1 | |
| Koelzone | 1 | |
| Afkoeling van de hellingsgradiënt | Natuurlijke luchtkoeling:3-4° C/sec | |
| Voorschriften voor uitlaatgassen | ≥3m'/sec ×2 | |
| Behoefte aan perslucht | > 4 kg/cm2 | |
| Energiebehoefte | 3 Fase 5 Kabels 38oVac 50/60 Hz | |
| Opstartverbruik | ≤ 17 kW | |
| Steady consumption | ≤ 6 kW | |
| Ramp-up tijd |
Voorverwarming: ongeveer 15 minuten. Soldeerpot: Ongeveer 70 min. |
|
| Temperatuursetting |
Voorverwarming: kamertemperatuur 200°C Soldeerpot: kamertemperatuur 300° C |
|
| Temperatuurregeling | PID gesloten lus gecontroleerd | |
| Temperatuurnauwkeurigheid | ± 1°C | |
| Temperatuur over de afwijking | ± 2°C | |
| Warme luchtstroom | Ongeveer 50CFM | |
| Procesbreedte | 50-250 mm | |
| Proceshoogte | 750 mm±30 mm | |
| Versnelling van het transportband | 0-1800 mm/min | |
| Vergunning voor product |
Verwijzing naar vingergrooves; Bovenkant ≥ 100 mm;onderkant ≥ 15 mm |
|
| Fluxer | ||
| Sproeikop transversaal | SMG Pneumatische cyclister rijden | |
| Moleculaire grootte | 20-40 micron | |
| Diameter van de vloeistofmond | 1.3 mm | |
| Stroomcapaciteit | 20 liter | |
| Lijderpot | ||
| Potcapaciteit | 250 kg | |
| Potmateriaal | van roestvrij staal 316L | |
| Waadverplaatsing | Tussen Chip en Lambda 36mm | |
| Totaalbedrag | 00,19-0,21 kg/uur | |
Detail:
Installatieplaats:
1. De machine in een heldere en geventileerde omgeving bedienen om te voorkomen dat stof of andere stoffen de laskwaliteit beïnvloeden;
2. Installeer de machine niet in de buurt van elektrische of magnetische storingsbronnen;
3. Laat de ingang en de uitgang van de machine tijdens de installatie niet tegen de ventilator of het venster in met wind.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Werkomgeving en arbeidsomstandigheden:
1. De apparatuur wordt geplaatst in een geventileerde en droge werkplaats met een vlakke vloer;
2. De temperatuur van de werkomgeving moet binnen 5° 45° C liggen;
3. een stabiele voedingsbron (goed geaard met grondlood) met een nominale stroom moet zijn voorzien en de spanning ervan moet op het naambord worden geregistreerd;
Shenzhen Honreal Technology Co.,Ltdis een nationale hightech onderneming, gespecialiseerd in smt apparatuur onderzoek en ontwikkeling, productie, verkoop.Het geregistreerde kapitaal van de onderneming is 5 miljoen.Met een ervaren technisch team en een uitstekend technisch innovatievermogen, is het onze doelstelling op lange termijn om een betere productieketen en een beter service team te creëren en aan de verschillende behoeften van de klant te voldoen.We zullen voldoen aan de behoeften van de klant door het begrijpen van klanten, waarbij zij op de eerste plaats worden gesteld en waardevolle diensten worden geleverd.
V: Hoe kunt u de kwaliteit van uw verkoop garanderen?
A: Wij garanderen dat elke set machines strikt wordt getest voordat ze aan u worden geleverd, om de uitstekende prestaties van alle producten te garanderen.
V: Hoe gaat de opleiding?
A: Na het kopen van onze machines, uw ingenieurs kunnen gaan naar ons bedrijf of het is zo gemakkelijk te bedienen
de machine volgens de trainingsvideo en de gebruikershandleiding, de gebruikershandleiding zal samen met de machine worden geleverd.
V: Ik zou u graag willen vragen of het mogelijk is om mijn logo op het product te hebben.
We hopen dat u weet dat ons bedrijf perfect de service van aangepaste logo's ondersteunt, we doen dit.
V: Is het moeilijk om deze machines te gebruiken?
A: Nee, helemaal niet moeilijk. Voor onze vorige klanten is maximaal 2 dagen voldoende om de machines te leren bedienen.
