De SELPOT-400 Online Selective Wave Soldering Machine is een Dual Pot Selective Wave Soldering Machine die perfect is voor het produceren van SMT-producten van hoge kwaliteit.en Z - waarmee u uw producten nauwkeurig kunt positionerenMet een positiegewogenheid van +/- 0,05 mm kunt u er zeker van zijn dat uw producten nauwkeurig en efficiënt worden gelast.
De SELPOT-400 Online Selective Wave Soldering Machine is een krachtige machine die een luchtbron van 0,4-0,6 MPa vereist om te werken.En het is uitgerust met geavanceerde functies die optimale prestaties garanderen.Deze loodvrije SMT Selective Wave Soldering Machine is perfect voor gebruik in een verscheidenheid aan industrieën, waaronder elektronica, automotive, medische en meer.
| Naam van de machine | SELPOT-400 | |
| Algemeen | ||
| afmeting | L1520mm X W1650mm X H1650mm | |
| algemeen vermogen | 18 kW | |
| verbruiksvermogen | 5 tot 7 kW | |
| stroomvoorziening | driefasige 380V 50HZ | |
| netto gewicht | 1200 kg | |
| Reuqred luchtbron | 0.4-0.6MPa | |
| vereiste luchtstroom | 8-12 L/min | |
| vereiste N2-druk | 0.4-0.6MPa | |
| vereiste N2-stroom | meer dan 2 kubieke meter per uur | |
| vereiste zuiverheid van N2 | > 99,998% | |
| vereiste uitputtende | 500-800CMB/h | |
| drager of PCB | ||
| drager | naar product | |
| maximale draaggrootte | L400 x W400 mm | |
| PCB-dikte | 0.2 mm-----6 mm | |
| pcb-rand | met een breedte van niet meer dan 5 mm | |
| regelen & transportbanden | ||
| controle | Industriële pc's | |
| breedte van het vervoerband | 100-400 mm | |
| type vervoerband | SUS-roller | |
| transportbanddikte | 2-6 mm (randdikte of dragerdikte) | |
| Richting van het PCB-conveyor | Links naar rechts | |
| PCB-conveyor-opruiming | 100 mm | |
| Onderafstand van het PCB-conveyor | 30 mm | |
| vervoerbandbelasting | < 10 kg | |
| vervoerband | Aluminiumrail | |
| Hoogte van het vervoerband | 900+/-30 mm | |
| Aanbeveling | ||
| bewegingsas | X, Y, Z | |
| Bewegingscontrole | Servo-besturing in gesloten kring | |
| bewegingsmotor | Servomotor van Panasonic | |
| spiraalschroef | Hiwin | |
| positie nauwkeurigheid | + / - 0,05 mm | |
| onderstel | metalen lassen | |
| Stroombeheer | ||
| Fluxmondstuk | Japan Lumina | |
| duurzaamheid van het spuitstuk | roestvrij staal | |
| capaciteit van de vloeistoftank | 3L | |
| vloeistoftank | drukvat | |
| alcoholtankcapaciteit | 1 liter | |
| alcoholreservoir | drukvat | |
| Voorverhitting | ||
| voorverwarmingsmethode | bovenste IR-verwarming | |
| vermogen van de verwarming | 13.5 kW | |
| temperatuurbereik | 25 tot 240°C | |

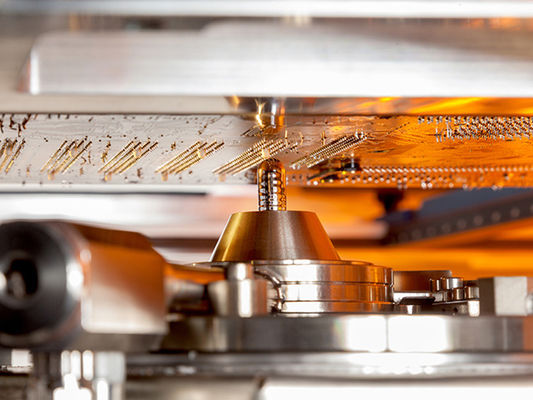

| soldeerpot | ||
| standaardpotnummer | 1 stuks | |
| capaciteit van de soldeerpot | 13 kg / soldeerpot (elektromagnetische pomp) | |
| Temperatuur van de soldeer | PID | |
| smelttijd | 20-30 minuten. | |
| maximale soldeertemperatuur | 350 °C | |
| soldeerverwarmer | 1.2kw | |
| soldeerbuis | ||
| spuitstuk | aangepast | |
| materiaal | hoogkoolstoflegering | |
| standaard uitgeruste spuitstuk | 5 stuks standaard uitgerust per soldeerpot ((de binnendiameter van het spuitstuk 2,5 mm, 3 mm, 4 mm, 5 mm, 6 mm)) | |
| N2-beheer | ||
| N2-verwarmer | standaard uitgerust | |
| ID N2 temperatuurbereik | 0- 350 C | |
| N2-verbruik | 2 m3 /h / spuitstuk | |
SoftwarePart:
De SMT Selective Wave Soldering Machine is ontworpen om een betrouwbare en consistente prestatie te bieden in productieomgevingen met een groot volume.Onze technische ondersteuning team is beschikbaar om te helpen met vragen of problemen die kunnen ontstaan tijdens de installatie, opstelling of werking van de apparatuur.
Naast ondersteuning bieden wij een reeks diensten aan om de optimale prestaties en levensduur van de SMT Selective Wave Soldering Machine te waarborgen.
Ons team van ervaren technici heeft uitgebreide kennis van de SMT Selective Wave Soldering Machine en kan op maat gemaakte oplossingen bieden om aan uw specifieke behoeften te voldoen.Neem contact met ons op om meer te weten te komen over onze technische ondersteuning en serviceopties.
