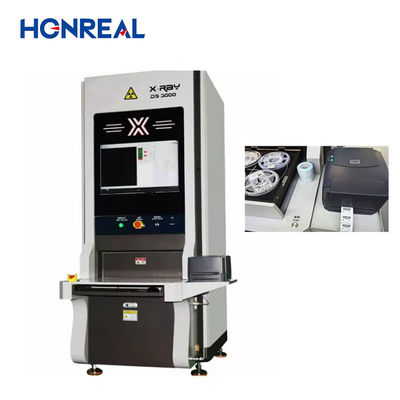

De X-RAY Intelligent Component Counting Machine is speciaal ontworpen voor offline tape rollen, waardoor het de perfecte oplossing is voor SMT Reel Components Counting Systems.Het is uitgerust met een AI-geoptimaliseerd tellingsalgoritme dat het mogelijk maakt om verschillende materialen te inspecteren.De machine kan maximaal vier pallets tegelijkertijd tellen, wat het een uiterst efficiënt en tijdbesparend apparaat maakt.
De X-RAY Intelligent Component Counting Machine is in staat om banden en rollen van 7" ~ 17" te inspecteren met een scanhoogte van ≤80mm.De maximale inspectiesnelheid voor banden en rollen is < 10 s/rol of 4*7 ′ rollen < 10 sDe machine kan componenten van slechts 01005 detecteren en heeft een nauwkeurigheid van ≥ 99,99%.
De X-RAY Intelligent Component Counting Machine is uitgerust met een systeem voor het tellen van componenten dat automatisch gegevens naar de cloud uploadt.Dit systeem werkt de database regelmatig bij en maakt verbindingen met het ERP/MES-systeem van de fabriek, waardoor tijd en kosten aanzienlijk worden bespaard.
Over het algemeen is de X-RAY Intelligent Component Counting Machine een efficiënt en betrouwbaar apparaat dat perfect is voor offline tape rollen.plaatsinspectie van verschillende materialen, en automatisch gegevensuploadsysteem maken het een uitstekende keuze voor SMT Reel Components Counting Systems.
Gebruiksvereisten: Nadat de rechtstreekse telling van de intelligente telmachine voor röntgenstralen is voltooid, worden de resultaten van de telling naar het digitale besturingssysteem geüpload voor bijwerking.
En toepassingsgevallen:
1 WO-materiaalverslag 2 enkelvoudige LPN-inventaris 3 eerste inventaris/dubbele inventaris.
Specificaties:
| Algemene specificatie | |
| Werkwijze | Off-line |
| Afmetingen ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Gewicht | Ongeveer 800 kilo. |
| Stroomvoorziening | 110~220VAC 50/60Hz, 1,5 kW |
| Systemcomputer | |
| Industriële pc's | Industriële pc's met Intel i7-processor (64 bit) |
| Besturingssysteem | Windows 10 besturingssysteem |
| Afbeelding | 27" FHD LCD-scherm |
| opslagsysteem | |
| RAM:16GB, HDD:1TB + SSD:256G | |
| Inclusief accessoires | |
| Handheld barcode scanner | / |
| Etikettenprinter | / |
| Inspectiemogelijkheden | |
| Afmeting van band en spoel | 7" ~ 17" |
| Scanhoogte | ≤ 80 mm |
| Maximale inspectiesnelheid | 7~17 |
| Tape & Reel | < 10 s/kolom of 4*7 ′kolom < 10 s. |
| Min. grootte van het onderdeel | 01005 |
| Precies van de inspectie | ≥ 99,99% |
| Röntgenbuis | |
| Type | Gesloten buis |
| Maximale spanning | 50 kV |
| Max. stroom | 1000 μA |
| Grootte van de scherpstellingsplaats | 0.03 mm |
| Imaging systeem | |
| Type | Flat Panel Detector (FPD) |
| Effectief detectiebereik: | 430 mmx430 mm |
| Pixelmatrix | 3072*3072 pixels |
| Pixelgrootte | 139 μm |
| Framerate | 6fpsv |
| AD-omzetting | 16 bits |
| Detecteerbaar pakket | |
| Chip, bulks, ESD-pakketten, JEDEC-bak, buis, transistor. | |
| Ontdekbare componenten | |
|
Kondensatoren, resistoren, inductoren, kralen, transistoren, dioden, FET's, verschillende soorten weerstanden, gal condensatoren, detecteerbare connectoren, integrated circuit chips, enz. |
|
| Gegevensbank | |
| Ondersteun verbinding met MES, ERP en WMS Intelligent | |
| Veiligheidssysteem | |
| Standaard |
Voldoet aan de FDA-CDRH-regeling CFR 21 1020.40 onderdeel voor röntgensystemen voor kasten. |
| Röntgenstraling |
< 1μSv/h (FDA-CDRH-verordening CFR 21 1020).40 de onderdeelnorm vereist < 5μSv/h) |
| Beheer van de autoriteit | Vingerafdrukken en wachtwoord beoordelingssysteem. |
| Beschermde kast tegen stralingslekken | |
| Real-time monitoringmeter voor stralingslekken | |
