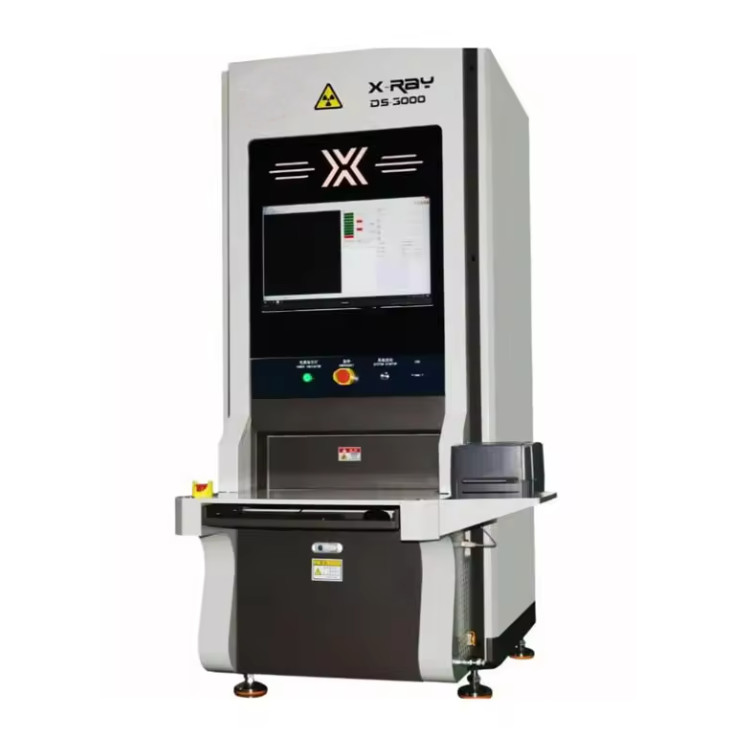

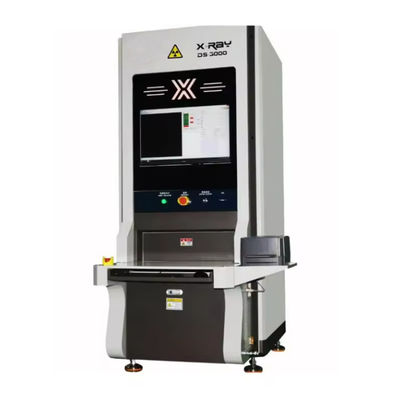

SMT-materiaal-teller-röntgen-offline telmachine
Voordelen van DS-3000-apparatuur
De röntgenbron gebruikt de Amerikaanse VJ-röntgenbuis, die een lange levensduur heeft en onderhoudsvrij is.Vier 7-inch materiaalplaten of een 13 tot 17-inch materiaalplaten kunnen tegelijkertijd worden berekend. Verminder de teltijd aanzienlijk en vermijd overtollig personeel. In plaats daarvan kan het ander personeel helpen de lijn te sluiten of te wijzigen en de tijd van schakelen en stoppen verkorten.
Gebruiksvereisten: Nadat de rechtstreekse telling van de intelligente telmachine voor röntgenstralen is voltooid, worden de resultaten van de telling naar het digitale besturingssysteem geüpload voor bijwerking.
En toepassingsgevallen:
1 WO-materiaalverslag 2 enkelvoudige LPN-inventaris 3 eerste inventaris/dubbele inventaris.
Specificaties:
| Algemene specificatie | |
| Werkwijze | Off-line |
| Afmetingen ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Gewicht | Ongeveer 800 kilo. |
| Stroomvoorziening | 110~220VAC 50/60Hz, 1,5 kW |
| Systemcomputer | |
| Industriële pc's | Industriële pc's met Intel i7-processor (64 bit) |
| Besturingssysteem | Windows 10 besturingssysteem |
| Afbeelding | 27" FHD LCD-scherm |
| opslagsysteem | |
| RAM:16GB, HDD:1TB + SSD:256G | |
| Inclusief accessoires | |
| Handheld barcode scanner | / |
| Etikettenprinter | / |
| Inspectiemogelijkheden | |
| Afmeting van band en spoel | 7" ~ 17" |
| Scanhoogte | ≤ 80 mm |
| Maximale inspectiesnelheid | 7~17 |
| Tape & Reel | < 10 s/kolom of 4*7 ′kolom < 10 s. |
| Min. grootte van het onderdeel | 01005 |
| Precies van de inspectie | ≥ 99,99% |
| Röntgenbuis | |
| Type | Gesloten buis |
| Maximale spanning | 50 kV |
| Max. stroom | 1000 μA |
| Grootte van de scherpstellingsplaats | 0.03 mm |
| Imaging systeem | |
| Type | Flat Panel Detector (FPD) |
| Effectief detectiebereik: | 430 mmx430 mm |
| Pixelmatrix | 3072*3072 pixels |
| Pixelgrootte | 139 μm |
| Framerate | 6fpsv |
| AD-omzetting | 16 bits |
| Detecteerbaar pakket | |
| Chip, bulks, ESD-pakketten, JEDEC-bak, buis, transistor. | |
| Ontdekbare componenten | |
|
Kondensatoren, resistoren, inductoren, kralen, transistoren, dioden, FET's, verschillende soorten weerstanden, gal condensatoren, detecteerbare connectoren, integrated circuit chips, enz. |
|
| Gegevensbank | |
| Ondersteun verbinding met MES, ERP en WMS Intelligent | |
| Veiligheidssysteem | |
| Standaard |
Voldoet aan de FDA-CDRH-regeling CFR 21 1020.40 onderdeel voor röntgensystemen voor kasten. |
| Röntgenstraling |
< 1μSv/h (FDA-CDRH-verordening CFR 21 1020).40 de onderdeelnorm vereist < 5μSv/h) |
| Beheer van de autoriteit | Vingerafdrukken en wachtwoord beoordelingssysteem. |
| Beschermde kast tegen stralingslekken | |
| Real-time monitoringmeter voor stralingslekken | |
