3D SPI kan het probleem van schaduw en willekeurige reflectie in het detectieproces volledig oplossen, zodat soldeerpasta 3D-detectie
de nauwkeurigheid is hoger; uitgerust met een 5M-pixel hogesnelheidscamera, de detectie snelheid is sneller, het beeld is gevoeliger en rijker; het is een ideaal
keuze voor productielijnen met hoge snelheid en hoge precisie.
Technische parameters:
| Model | A510 | A510DL | A1200 |
| PCB-grootte | 55*55 ~450*450 mm | 55*55 ~450*310 mm Dubbel | 55*55 ~ 1200*650 mm |
| PCB-stijfheid | 0.5 ~ 7.0 mm | ||
| PCB-gewicht | ≤ 5,0 kg | ||
| Aanpassing van de vervoerband | Handmatig/automatisch | ||
| Tipe maatregel | Hoogte,oppervlakte,volume,verschuiving,brug,vorm ((ontbrekende afdruk,tekort aan tin, overmatig tin, overbrugging,verschuiving, slechte vormen, oppervlakteverontreiniging) | ||
| Lijsthoogte | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Maatstaf van de maatregel | 3D wit licht PSLM PMP ((Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
| Hoeveelheid inspectiehoofd | 1 | ||
| Camera pixel | 5M, (10M/12M als optie) | ||
| Detectiesnelheid | 0.35 ~ 0,5 s/FOV | ||
| Tijd voor het programma | 5 tot 10 minuten | ||
| Gegevenstype | Gerber Data 274D/274X, Scannen van PCB's | ||
| Kracht | AC220,50/60Hz,1KVA | ||
| Machina dimensie | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Gewicht | 965 kg | 1200 kg | 1600 kg |
Kerntechnologie en kenmerken
1.PROGRAMMABLE STRUCTURED GRATING PMP imaging technologie
Fase-modulatie-profileringstechnologie (PMP) wordt gebruikt om een driedimensionale meting van gedrukte soldeerpasta te bereiken.die de meetnauwkeurigheid aanzienlijk kan verbeteren en tegelijkertijd een snelle inspectie kan garanderen.
Het biedt een verschillende detectie nauwkeurigheid van 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm enz. Het voldoet aan de eisen van de klant voor productdiversiteit en detectie snelheid.
Oplossing voor het probleem van gewone lens, scherpte en vervorming door gebruik te maken van een dure telecentrische lens en een speciaal software testalgoritme.die de nauwkeurigheid van de inspectie en de inspectiemogelijkheden aanzienlijk verbetert. Bereikt de toonaangevende statische compensatie van de industrie voor FPC-vervorming.
Ingenieurs met alle niveaus van ervaring kunnen het systeem zelfstandig snel en nauwkeurig programmeren via Gerber-invoersoftware-module en de vriendelijke programmeringsinterface.Een enkele knop door de bediener is ontworpen ook aanzienlijk vermindert de vereisten voor de opleiding.
MiniLED en MicroLED zijn samengesteld uit kleine LED-lampen. Het aantal kleine LED's op een enkel bord kan meer dan 1 miljoen pads bereiken.terwijl de grootte van een enkele eenheid van MicroLED 50μm kan zijnDe 3DSPI-apparatuur die in producten met een hoge dichtheid wordt gebruikt, maakt dus gebruik van de hoogste configuratie in de industrie.met een vermogen van meer dan 50 W,Met behulp van de toonaangevende telecentrische lens met een resolutie van 1,8 μm en het optimaliseren van Gerber-conversie, loadjob, algoritme, gegevensopslag en query, enz.,De snelheid en efficiëntie van de inspectie zijn sterk verbeterd..

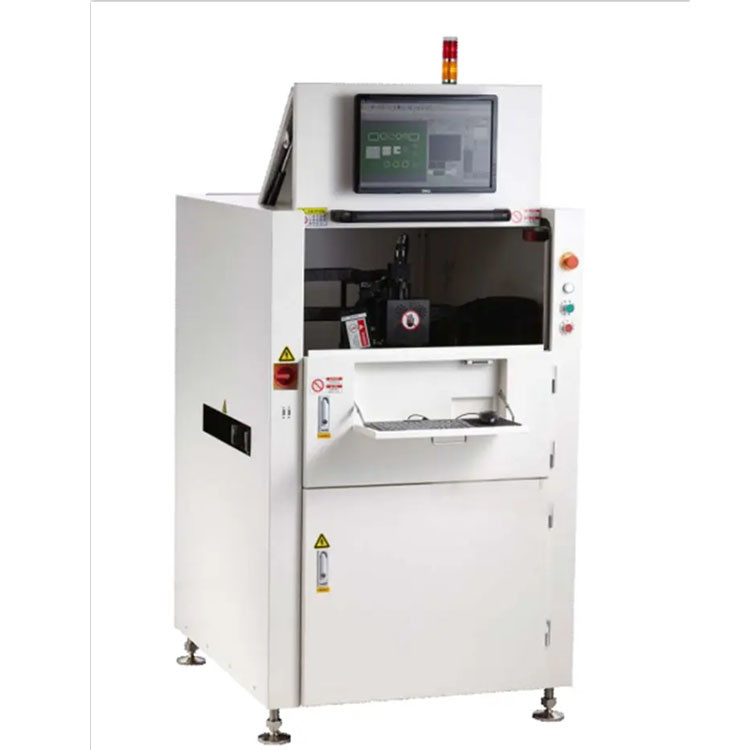

Foto show
