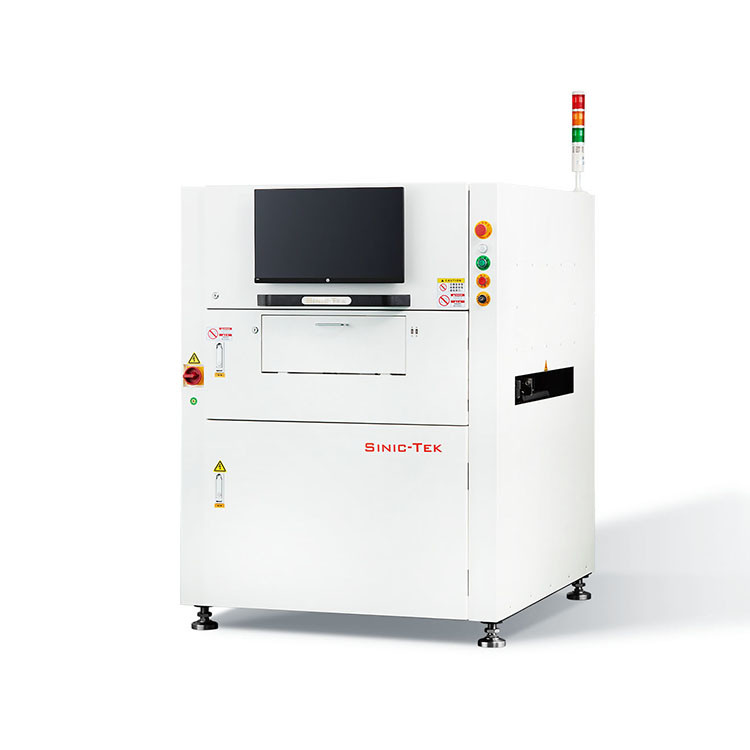

Online High Speed 3D SPI SMT-machine SMD-inspectieapparatuur voor soldeerpasta A630

Technische parameters:

Inspectieprincipe: Programmeerbare fasecontourmodulatiemetingen (PSLM PMP)

Inspectietype: Volume, oppervlakte, hoogte, XY-verschuiving, vorm, enz.

Types gebreken: verschuiving, overmatig soldeer, onvoldoende soldeer, verschuiving, vervormde vorm, enz.

Kleinste onderdeelgrootte: 01005.

XY = 10 um, hoogte = 0,37 um.

Herhaalbaarheid: hoogte: ≤ 1 mm (4 Sigma); volume/oppervlakte: < 1% ((4 Sigma).

Maximale PCB-oplaadgrootte ((X*Y): 630x686 mm.

Inspectiesnelheid: 0,42 SEC/FOV.

Fiduciële detectietijd: 0,3 sec per stuk.

Maximale detectiehoogte: ± 450um ((± 1200umOpsie).

RGB Tune gepatenteerde technologie.

D-lighting gepatenteerde technologie.

Barcodefunctie met traceerbaarheid.

Badmark-overdrachtsfunctie naar monteurs.

Toegang tot IMS-functies.

Ondersteuning van het besturingssysteem: Windows 10 Professional (64 bit).

Vijf minuten programmeren, één klik opereren.

SPC-procescontrole.

Kerntechnologie en kenmerken

1.PROGRAMMABLE STRUCTURED GRATING PMP imaging technologie

Fase-modulatie-profileringstechnologie (PMP) wordt gebruikt om een driedimensionale meting van gedrukte soldeerpasta te bereiken.die de meetnauwkeurigheid aanzienlijk kan verbeteren en tegelijkertijd een snelle inspectie kan garanderen.

2.ACTIVE RGB 2D Lichtbron, 2D Lichtbron

Gepatenteerde RGB Tune functie neemt rood, groen en blauw afbeeldingen en met unieke filter algoritme, om soldeer brug detectie vals alarm en relatieve nul oppervlak onzekerheid probleem op te lossen.de 2D/3D-metingen en afbeelding van de gedrukte soldeerpasta. het werken met 2D-verlichtingsbronnen vermijdt problemen veroorzaakt door de hoek van de rode RGB-kleurvervorming in soldeer; RGB-afstemming in verschillende PCB-kleuren is veelzijdiger;Voldoen aan een verscheidenheid aan testprocessen • een aanzienlijke verbetering van de precisie van de apparatuur (hoogte, volume, oppervlakte).

3.HOG OPLOSSING EN HIGH FRAME RATE Beeldverwerkingseenheid

Het biedt een verschillende detectie nauwkeurigheid van 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm enz. Het voldoet aan de eisen van de klant voor productdiversiteit en detectie snelheid.

4.Z-AXIS Dynamische compensatie + Telecentrische lens statische compensatie

Oplossing voor het probleem van gewone lens, scherpte en vervorming door gebruik te maken van een dure telecentrische lens en een speciaal software testalgoritme.die de nauwkeurigheid van de inspectie en de inspectiemogelijkheden aanzienlijk verbetert. Bereikt de toonaangevende statische compensatie van de industrie voor FPC-vervorming.

5.Minutes programma's en een persoperatie

Ingenieurs met alle niveaus van ervaring kunnen het systeem zelfstandig snel en nauwkeurig programmeren via Gerber-invoersoftware-module en de vriendelijke programmeringsinterface.Een enkele knop door de bediener is ontworpen ook aanzienlijk vermindert de vereisten voor de opleiding.

6.Machtige procesanalyse (SPC)

In realtime wordt de SPC-informatie weergegeven, waardoor de gebruikers een krachtige kwaliteitscontrole krijgen.
