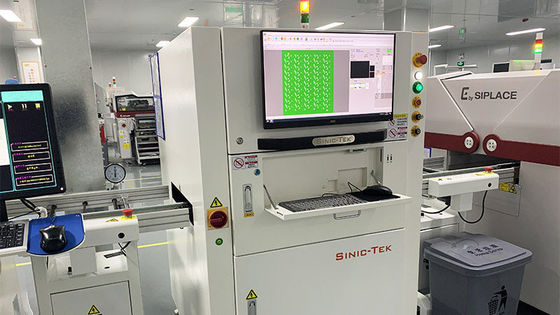

Kenmerken:
1De lens van een professioneel lensontwerp maakt het beeld uniformer en delicater en verbetert de stabiliteit van detectie aanzienlijk.
2. Het kan worden geïmporteerd in Gerber-bestandsprogrammering, of kan worden gebruikt om geld te bewerken en te debuggen vanuit de beeldbewerkingsmodus.
3.De multi-directionele 3D-projectiemethode kan de detectiefout die wordt veroorzaakt door het schaduweffect in de soldeerpasta effectief oplossen
detectieproces.
4Het besturingssysteem verbetert de resultatenherkennings- en verwerkingsfunctie volgens de gebruikersinterface.
5- Hoog nauwkeurige programmeerbare zwart-witte moire rand, met de hoogste meetnauwkeurigheid van 0,67 mm.
6.Op basis van nauwkeurige driedimensionale meetgegevens kunnen operators het hele project in korte tijd optimaliseren.
Technische parameters:

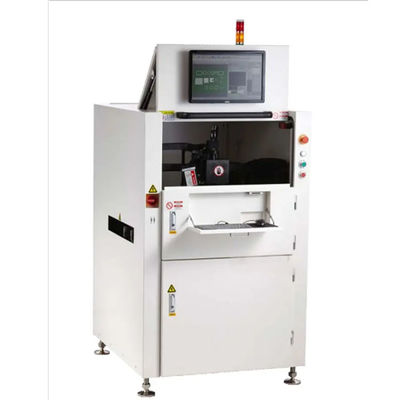

| Model | A510 | A510DL | A1200 |
| PCB-grootte | 55*55 ~450*450 mm | 55*55 ~450*310 mm Dubbel | 55*55 ~ 1200*650 mm |
| PCB-stijfheid | 0.5 ~ 7.0 mm | ||
| PCB-gewicht | ≤ 5,0 kg | ||
| Aanpassing van de vervoerband | Handmatig/automatisch | ||
| Tipe maatregel | Hoogte,oppervlakte,volume,verschuiving,brug,vorm ((ontbrekende afdruk,tekort aan tin, overmatig tin, overbrugging,verschuiving, slechte vormen, oppervlakteverontreiniging) | ||
| Lijsthoogte | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Maatstaf van de maatregel | 3D wit licht PSLM PMP ((Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
| Hoeveelheid inspectiehoofd | 1 | ||
| Camera pixel | 5M, (10M/12M als optie) | ||
| Detectiesnelheid | 0.35 ~ 0,5 s/FOV | ||
| Tijd voor het programma | 5 tot 10 minuten | ||
| Gegevenstype | Gerber Data 274D/274X, Scannen van PCB's | ||
| Kracht | AC220,50/60Hz,1KVA | ||
| Machina dimensie | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Gewicht | 965 kg | 1200 kg | 1600 kg |
Kerntechnologie en kenmerken
1.PROGRAMMABLE STRUCTURED GRATING PMP imaging technologie
Fase-modulatie-profileringstechnologie (PMP) wordt gebruikt om een driedimensionale meting van gedrukte soldeerpasta te bereiken.die de meetnauwkeurigheid aanzienlijk kan verbeteren en tegelijkertijd een snelle inspectie kan garanderen.
Het biedt een verschillende detectie nauwkeurigheid van 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm enz. Het voldoet aan de eisen van de klant voor productdiversiteit en detectie snelheid.
Oplossing voor het probleem van gewone lens, scherpte en vervorming door gebruik te maken van een dure telecentrische lens en een speciaal software testalgoritme.die de nauwkeurigheid van de inspectie en de inspectiemogelijkheden aanzienlijk verbetert. Bereikt de toonaangevende statische compensatie van de industrie voor FPC-vervorming.
