SMT Printer Automatische PCB-stenselprinter ASE SMD-stenselprinter

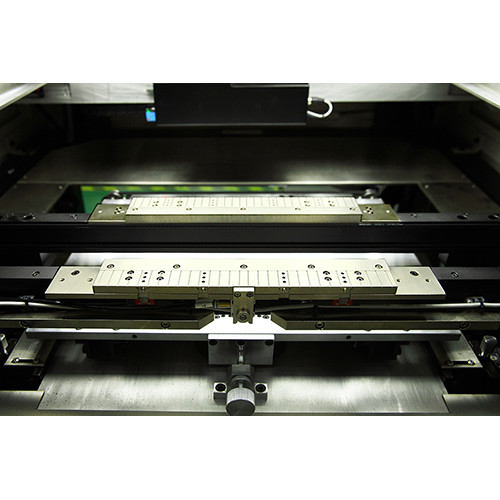

1.Scraper systeem
Een automatisch stensilpositioneringssysteem bespaart de lijnwijziging in de loop van de tijd en verbetert de algehele efficiëntie.
2Beeld- en optisch systeem
Een soldeerpastaprinter heeft een gelijkmatig ringlicht, een hoge helderheid coaxial licht,en geavanceerd boven/onderzichtssysteem Volledige lichtcompensatie Automatische en nauwkeurige herkenning van type MARK-punten. Geschikt voor tinplating, koperplating, goudplating, tinsproeien, FPC en andere soorten PCB met verschillende kleuren, die een hoge nauwkeurigheid kunnen garanderen.

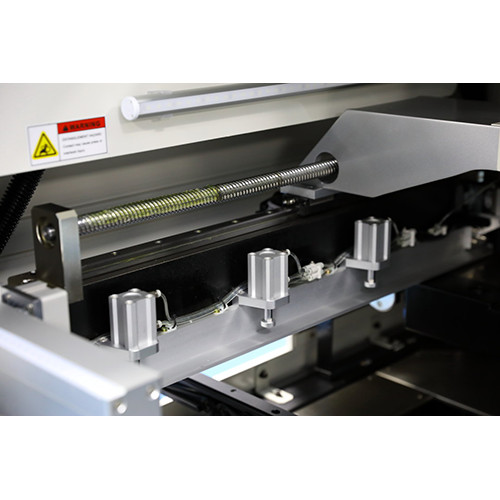

3.Reinigingssysteem
Het stenselreinigingssysteem is automatisch en effectief. Drie opties voor droogreiniging, natreiniging en stofzuigers kunnen worden geselecteerd.zowel individueel en vermenigvuldigen en je kunt ook kiezen om handmatig schoon te makenDe reinigingseenheid is gescheiden van de CCD-camera, die de belasting van de motor en de impuls kan minimaliseren, de positioneringsnauwkeurigheid en snelheid kan verbeteren en de levensduur kan verlengen.Sprinkler systeem zorgt voor gelijkmatig sproeienDe software kan de dosering van alcohol en stensil reinigingspapier te controleren, effectief te besparen meer verbruiksstof stofzuigers is ondersteund met een speciale ventilator,krachtig en effectief.
4.Kalibratiesysteem
De drie-assenverbinding is ontworpen met super hoge dynamische eigenschappen.
5.Operatie Interface
Met behulp van Windows-interface en gemakkelijk voor de gebruiker, met mens-machine interactieve functie programmering is ontworpen met onderwijs en navigatie functie begeleiding is beschikbaar op elke stap.Chinese en Engelse taal selecteerbaar Besturingssysteem.
PCB-transport- en klemsystemen
Het unieke bandtransmissie-systeem vermijdt het vastzitten of afvallen van PCB. De programmeerbare motor regelt de transportsnelheid en plaatst PCB in de precieze positie in de soldeerpasteprinter.Vrije keuze van linker of rechts als de in-/uitgangsrichting van het PCBEen flexibele zijklem en een PCB-ondersteunend vacuümblok houden PCB strak vast en zorgen voor een volledig contact tussen PCB en stencil.
| Specificatie van de parameter | Automatische soldeerpasteprinter ASE |
|---|---|
| Schermformaat | 370 * 370 mm |
| Maximaal beeldschermformaat | 737 * 737 mm |
| Dikte van het beeldschermframe | 25 tot 40 mm |
| PCB-bord Min grootte | 50 x 50 mm |
| Maximale afmeting van het PCB-bord | 400*340 mm |
| Dikte van het PCB-bord | 0.4~6 mm |
| PCB warpage | < 1% |
| Transporthoogte | 900 ± 40 mm |
| Vervoersrichting | Links naar rechts, rechts naar links, links naar links, rechts naar rechts. |
| Transportsnelheid | Maximaal 1500 mm/s Programmeerbaar |
| Plaats van het bord Plaats van het PCB (ondersteuningssysteem) | Magnetische pin/op-naar-onder tafel met de hand ingesteld/steunblok |
| Plaats van het bord Plaats van het PCB (klemsysteem) | zijkantklemmen, vacuümmondstuk |
| Afdrukkop | Twee onafhankelijke gemotoriseerde drukkoppen |
| Squeegee snelheid | 6-200 mm/sec |
| Druk van de squeegee | 0-15 kg |
| Squeegeehoek | 60° /55° /45° |
| Typ van de spuitmachine | roestvrij staal (standaard), kunststof |
| Snelheid van het scheiden van de stensels | 0.1~20 mm/sec Programmeerbaar |
| Reinigingssysteem | Droog, nat, vacuüm (programmabel) |
| Tabelinstelingsbereiken | X: ± 10 mm; Y± 10 mm; θ; ±2° |
| CCD FOV | 8*6 mm |
| Inspectie van soldeerpasta | 2d-inspectiestandaard |
| Herhalingspositie nauwkeurigheid | ±0,01 mm |
| Accuraatheid van het drukwerk | ± 0,025 mm |
| Cyclustijd | < 7s (exclusief drukwerk en schoonmaak) |
| Productwisseling | < 5 min |
| Gebehorende lucht | 4.5 tot en met 6 kg/cm2 |
| Stroominvoer | AC:220 ± =10%, 50/60HZ 1θ 3KW |
| Controlemethode | PC-controle |
| Afmetingen van de machine | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Gewicht van de machine | Ongeveer: 1000 kg |
Veelgestelde vragen
V: Hoe kunt u de kwaliteit van uw verkoop garanderen?
A: Wij garanderen dat elke set machines strikt wordt getest voordat ze aan u worden geleverd, om de uitstekende prestaties van alle producten te garanderen.
V: Hoe gaat de opleiding?
A: Na het kopen van onze machines, uw ingenieurs kunnen gaan naar ons bedrijf of het is zo gemakkelijk te bedienen
de machine volgens de trainingsvideo en de gebruikershandleiding, de gebruikershandleiding zal samen met de machine worden geleverd.
V: Ik zou u graag willen vragen of het mogelijk is om mijn logo op het product te hebben.
We hopen dat u weet dat ons bedrijf perfect de service van aangepaste logo's ondersteunt, we doen dit.
V: Is het moeilijk om deze machines te gebruiken?
A: Nee, helemaal niet moeilijk. Voor onze vorige klanten is maximaal 2 dagen voldoende om de machines te leren bedienen.
