Kenmerken en functies van de apparatuur
1.1 Doordat de Duitse precisie-motoren en lineaire gidsen worden gebruikt, is het drukken van de schraperhouder meestal stabieler;

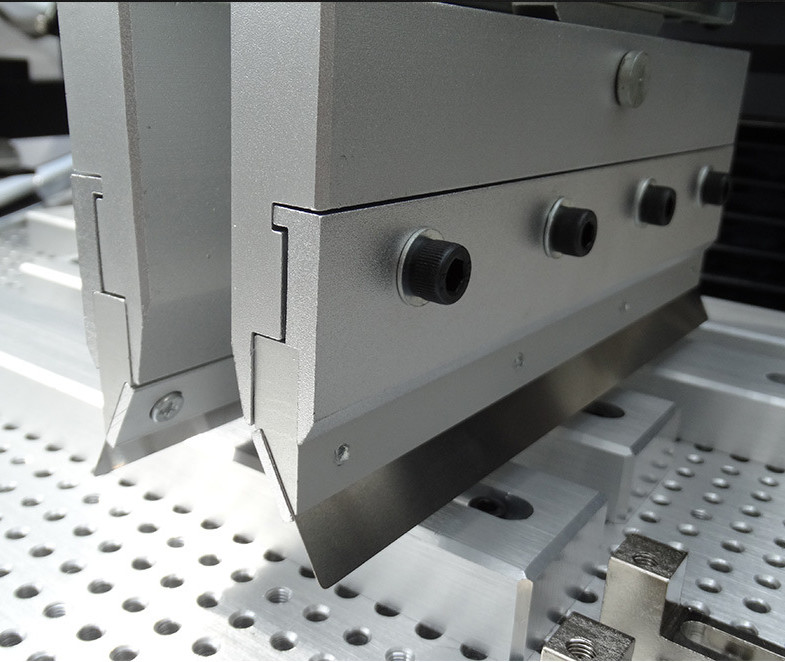

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Totale voedingsspanning van de ingang: enkelfasige 220V 50/60Hz, stroomverbruik 100W, online weergave van de bedrijfsstatus;
1.4 De drukbasis kan met 450° worden opgeheven en bevestigd, waardoor deze gemakkelijk kan worden gebruikt voor het laden en lossen van de schraper en het schoonmaken van de stalen mazen;
De 1,5drukbasis kan naar voren worden verplaatst en bevestigd, waardoor het gemakkelijk is om de positie van het stalen maaspatroon aan te passen om betere printresultaten te bereiken;
De 1.6 mesh frame dragerarm kan apart naar links en rechts worden ingesteld, geschikt voor het drukbereik van 470-750 mm;
Het modulaire drukplatform 1.7 is uitgerust met een vaste slot en een snel te vervangen en gemakkelijk te lokaliseren pincode, geschikt voor eenzijdige en dubbelzijdige substraatbewerkingen.
1.8 De methode voor het corrigeren van afdrukken maakt gebruik van een beweging van de steunarm van het mesh frame om te coördineren met de X-, Y- en Z-correctie en aanpassing van gedrukte materialen (platens);de correctie gemakkelijk en eenvoudig te maken;

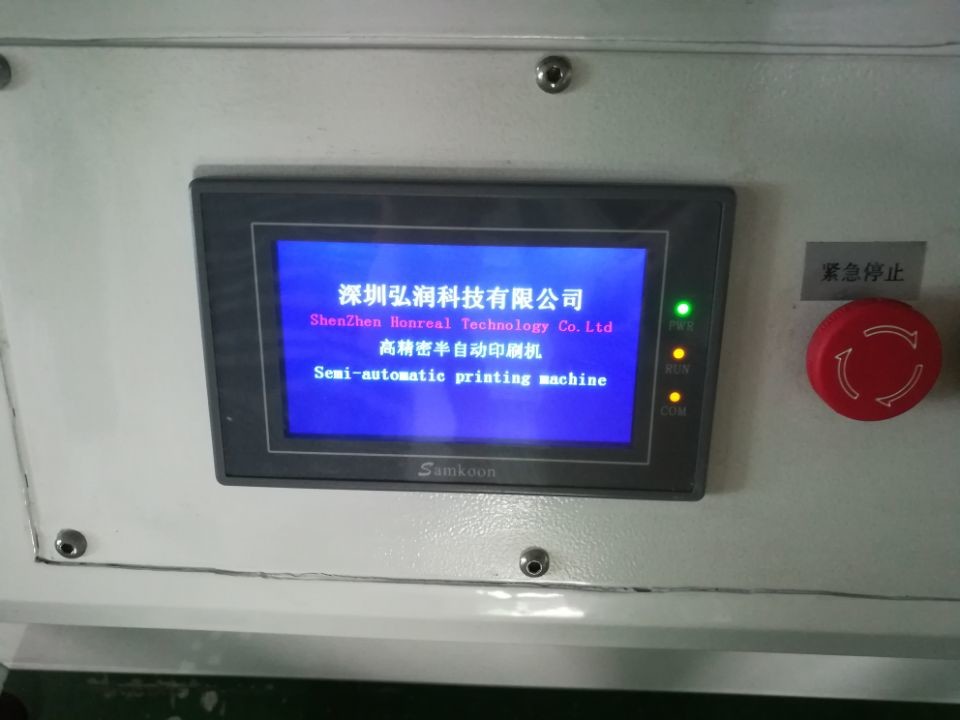

1.9 Mitsubishi PLC-besturing, aanraakbesturing op mens-machine-interface, met mogelijkheden voor enkelvoudig/meervoudig drukken, alsmede handmatige of automatische methoden;
1.10 De schraperstoel kan heen en weer worden ingesteld en de drukskraper kan +150 worden ingesteld volgens de behoeften van het productdrukken;
1.11 Door gebruik te maken van een Xingchen-cilinder en een magnetische nabijheidsschakelaar kan de werkbank heen en weer bewegen en kan het drukoppervlak op zijn plaats een nauwkeurigheid van +0,001 mm bereiken;
1.12 Gebruik luchtdruk van 4-6 kg/cm2, druktafeloppervlakte van 300x400 mm en 450x450 mm (geschikt voor grotere afmetingen), druknauwkeurigheid van +0,05 mm, machineherhaalbaarheid van +0,02 mm;
1.13 uitgerust met automatische telfunctie en frequentieinstelling, die productiestatistieken vergemakkelijkt;
Technische parameters | |
Functie |

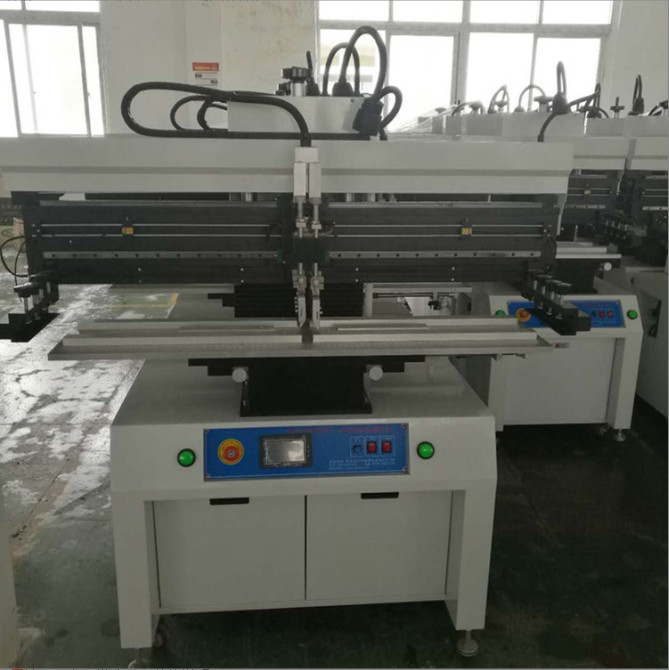

Deze eenheid wordt gebruikt om soldeerpasta op PCB-bord te printen |
Afmetingen van de druktafel | 300 × 400 mm ((of op maat) |
De grootte van het frame | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
PCB-grootte | 50x50~300×400 mm |
PCB-dikte | 0.2 - 5,0 mm |
Bevestiging van de drukpositie | Plaats van de buitenkant van de PCB of van de pin |
Fijnsturing van bedplaten | Voor/achter ± 10 mm R/L ± 10 mm |
Druknauwkeurigheid | ±0,02 mm |
Herhalende precisie | ± 0,05 mm |
Minimale afstand | 0.35mm |
Luchtdruk | 4-6 kgf/Cm2 |
Stroomvoorziening | 220V 50/60Hz 100W |
Specificaties | ||||
Model nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB-grootte (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
Stalen maaswijdte (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ (((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
Afmetingen van de druktafel (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
Machinegrootte (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co.,Ltdis een nationale hightech onderneming, gespecialiseerd in smt apparatuur onderzoek en ontwikkeling, productie, verkoop.Het geregistreerde kapitaal van de onderneming is 5 miljoen.Met een ervaren technisch team en een uitstekend technisch innovatievermogen, is het onze doelstelling op lange termijn om een betere productieketen en een beter service team te creëren en aan de verschillende behoeften van de klant te voldoen.We zullen voldoen aan de behoeften van de klant door het begrijpen van klanten, waarbij zij op de eerste plaats worden gesteld en waardevolle diensten worden geleverd.
1.Pre-consultatie: professionele SMT-oplossingen voor de volledige lijn.
2Fabrieksgarantie: Fabrieksservice met een garantie van één jaar.
3.Installatie: Installatie en inbedrijfstelling ter plaatse om een soepele productie te garanderen.
4Technische opleiding: professionele opleiding van niveau 1 tot en met niveau 3.
5.Technische ondersteuning: biedt 24 uur per dag technische ondersteuning.
6.Software Upgrade: biedt levenslange gratis software-upgrades voor alle producten.
