Volledig automatische pcb-drukmachine automatische soldeerpastaprinter A9
Een Seriel SMT Stencil printer heeft een hoge nauwkeurigheid en hoge stabiliteit van de volledig automatische machinevisie,We volgden in de SMT-industrie is de ontwikkelingstrend van de productie van een nieuwe generatie van volledig automatische drukmachine met de internationale toonaangevende technologie synchrone visie, visuele verwerking van hoge resolutie, hoge precisie van het transmissiesysteem, ophanging adaptieve schraper.
Specificatie:
Een serie automatische high precision solder paste printer ontworpen voor hoge precisie
het drukken van staalnetten of stencildrukken in de SMT-industrie.
Afdrukplaten: 50 mm x 50 mm ~ 510 mm x 340 mm;
PCB-dikte: 0,4 mm ~ 6 mm
FPC-dikte: 0,6 mm (exclusief jig)
Toepasselijke toonhoogtes van componenten
SMT-componenten zoals weerstanden, condensatoren, inductoren, dioden en trioden: 0201, 0402, 0603, 0805, 1206 en andere specificaties;
IC: ondersteunt SOP, TSOP, TSSOP, QFN verpakkingen, min. pitch 0,3 mm; ondersteunt BGA, CSP verpakkingen,
Min. bal 0,2 mm;
Toepasselijke PCB-typen
Toepasselijk op PCB-typen van mobiele telefoons, communicatie, LCD-tv, STB, familiebioscoop, voertuigelektronica,
medische energieapparatuur, lucht- en ruimtevaart en luchtvaart, met uitzondering van algemene elektronica.

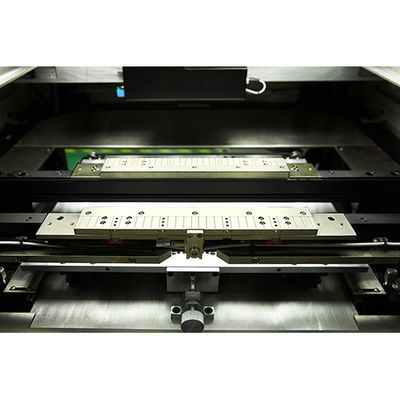

1,Alle nieuwe 3e generatie stencil X-balk structuur, toe te voegen soldeerpasta operators meer handige en nauwkeurige plaatsing staal net;
Nieuw type koppel X-straal, los de soldeerpasta en stof afzetting, verleng de levensduur van de machine;
2, Scalable op drukapparaat, in het licht van de gemakkelijke vervorming van de PCB printen kan de tablet uit te maken, hoeft niet om druk te gebruiken
Het product is flexibel te gebruiken.
3, De hele machine gebruik geïmporteerde zelf smerende gidsrail, gidsrail hoeft geen smeermiddel toe te voegen, binnen vijf jaar gids gratis onderhoud binnen vijf jaar.

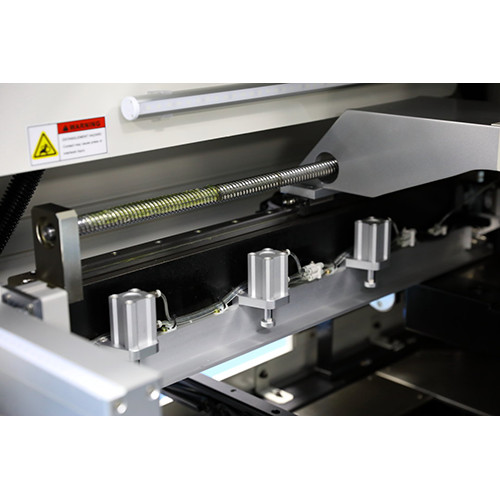

4,X Y1 Y2 in de VS HAYDON lineaire motor, de Japanse precisie aandrijving schroef, zelfglijdend gids spoor, om de nauwkeurigheid te garanderen
5, Net frame Y om automatisch te lokaliseren, kan snel automatische stencil tegenpunt realiseren;
6"Gekrompen bladbalk met gebruikmaking van hoogsterk staal, in het drukproces om de stabiliteit van de drukkop te waarborgen;
Het zwevende type schraper systeem, het unieke elastische verblijf apparaat, kan zeer goede bescherming in schraper drop proces stencil en schraper.

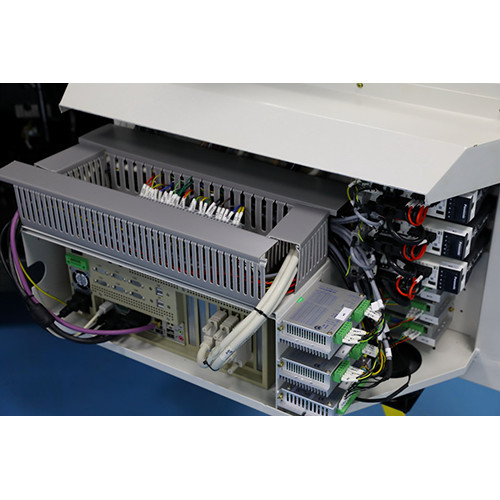

| Artikel 1 | Model | A9 |
| Maximale grootte | 737X737mm | |
| Dikte | 25 tot 40 mm | |
| PCB Min Grootte | 50 x 50 mm | |
| Maximale PCB-grootte | 510x340mm ((530x340mm) | |
| PCB-dikte | 0.4~6 mm | |
| PCB warpage | < 1% | |
| Transporthoogte | 900 ± 40 mm | |
| Vervoersrichting | Links naar rechts, rechts naar links, links naar links, rechts naar rechts. | |
| Transportsnelheid | Maximaal 1500 mm/s Programmeerbaar | |
| Plaats van het bestuur PCB's |
Ondersteuningssysteem | Magnetische pin/op-naar-onder tafel aangepast/steunblok met de hand Magnetische vingervinger / verstelbaar zakplatform / contourblok |
| Klemsysteem | zijdelingse klem, vacuüm spuitstuk | |
| Afdrukkop | Twee onafhankelijke gemotoriseerde drukkoppen | |
| Squeegee snelheid | 6~200 mm/sec | |
| Druk van de squeegee | 0 tot en met 15 kg | |
| Squeegeehoek | 60°/55°/45° | |
| Typ van de spuitmachine | roestvrij staal ((Standaard), kunststof | |
| Snelheid van het scheiden van de stensels | 0.1~20 mm/sec Programmeerbaar | |
| Reinigingssysteem | Droog, nat, vacuüm (programmabel) | |
| Tabel Aanpassingsbereiken | Voor de toepassing van de in punt 6.2.3.3 bedoelde voorschriften moet de in punt 6.2.3.3 bedoelde vergunning worden verleend. | |
| Machines | ||
| Herhalingspositie nauwkeurigheid | ± 0,008 mm | |
| Accuraatheid van het drukwerk | ±0,02 mm | |
| Cyclustijd | < 7 s (exclusief drukwerk en reiniging) | |
| Productwisseling | < 5 min | |
| Gebehorende lucht | 4.5~6 kg/cm2 | |
| Stroominvoer | AC:220±10%,50/60HZ 1Φ 3KW | |
| Controlemethode | PC-controle | |
| Afmetingen van de machine | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Gewicht van de machine | Ongeveer: 1000 kg | |
