Inleiding van het product:
1Microcomputerbesturing, touchscreen, menu-interface.

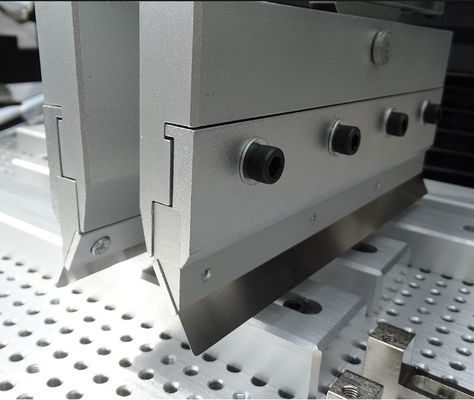

2. De schraper drijft. (Net als de MPM-automatische drukmachine kan de schraper vrij op en neer drijven en zich automatisch aanpassen aan het niveau van het stalen gaas).
3De druk van de schraper is verstelbaar (de druk van de schraper tegen het stalen maas kan worden aangepast aan de lengte van verschillende soorten schrapers).
4. uitgerust met frequentieomzetter snelheidsregulatiesysteem, het mes loopt met een stabiele snelheid;
5. Werkoperatie met tweehande sleutelschakelaar, veilig en betrouwbaar.
6In het menu op het touchscreen is het mogelijk de pauze van het staalnet als geheel zelfstandig in te stellen.
7. Onder de methoden voor het plaatsen en bevestigen van PCB-platen vallen onder meer het plaatsen van referentiegaten, het plaatsen van referentiekanten en het gelijktijdig plaatsen van referentiegaten,template positionering en vele andere verschillende precieze positioneringsvormen.
8De tijdsweergavefunctie, de automatische telfunctie van de druktijden en de schermbeschermingsfunctie zijn op het touchscreen voorzien.
9. Uitgerust met instelbare schrapersnelheid en noodstop veiligheidsfunctie.
10- Printmodus: enkel-, dubbel- en dubbelstart (menu-instelling is optioneel).
11- Status van de drukwerkzaamheden: automatische/semi-automatische/drie inch drukstatus (menu-instelling optioneel).
12De werktafel met grote gietijzeren stoel is stabiel en vrij van bewegingen.
| Technische parameters | |
|
Functie |

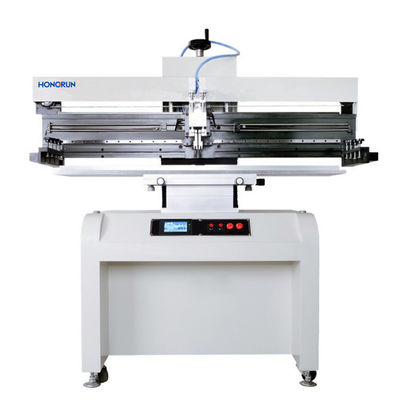

Deze eenheid wordt gebruikt om soldeerpasta op PCB-bord te printen |
| Afmetingen van de druktafel | 300 × 400 mm ((of op maat) |
| De grootte van het frame | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| PCB-grootte | 50x50~300×400 mm |
| PCB-dikte | 0.2 - 5,0 mm |
| Bevestiging van de drukpositie | Plaats van de buitenkant van de PCB of van de pin |
| Fijnsturing van bedplaten | Voor/achter ± 10 mm R/L ± 10 mm |
| Druknauwkeurigheid | ±0,02 mm |
| Herhalende precisie | ± 0,05 mm |
| Minimale afstand | 0.35mm |
| Luchtdruk | 4-6 kgf/Cm2 |
| Stroomvoorziening | 220V 50/60Hz 100W |
| Specificaties | ||||
|
Model nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB-grootte (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Stalen maaswijdte (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ (((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Afmetingen van de druktafel (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Machinegrootte (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
