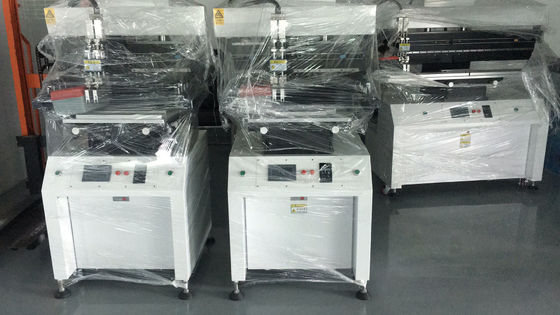

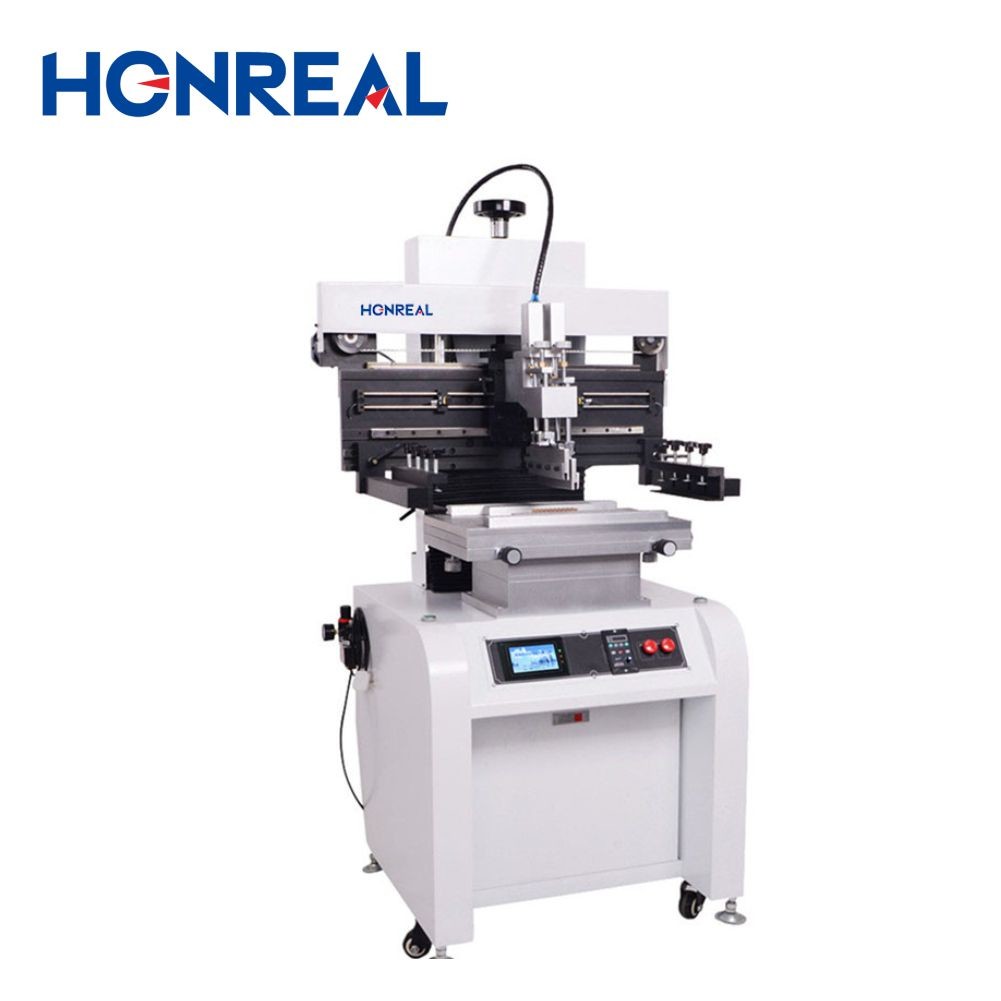

Semi-Auto Printed Circuit Board Silk Screen Printing PCB Printer Machine
Inleiding van het product:
1.Onze apparatuur maakt gebruik van een precieze geleidingsrail en een geïmporteerde motor om de blaadstoel om te zetten, wat resulteert in een nauwkeurige en nauwkeurige afdruk.
2.De schraper is ontworpen om 45 graden te draaien en kan op zijn plaats worden bevestigd, waardoor het gemakkelijk is om stensels te reinigen en te vervangen.
3Het schraperblok kan voor en na het lemma worden ingesteld om de juiste drukpositie te kiezen.
4.In combinatie met een vaste groefdrukplaat en PIN, gemakkelijk te installeren en aan te passen, voor eenzijdig, dubbelzijdig drukwerk.
5.School Edition manier om een stalen mesh te verplaatsen, gecombineerd met gedrukt (PCB), X, Y, Z. Gemakkelijke fijne aanpassing.
6.Kan worden ingesteld op eenzijdig en tweerichtings, een verscheidenheid aan drukmethoden.
7.Met automatische telfunctie om de productie van outputstatistieken te vergemakkelijken.
8.Verstelbare hoek van het blad, stalen blad, rubberen schraper zijn geschikt.

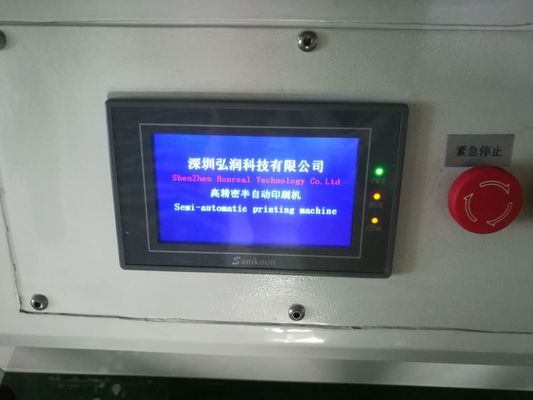

9.Touch-scherm met een schermbeschermingsfunctie, de tijd kan worden ingesteld om de levensduur van het touch-scherm te beschermen.
10.Printsnelheidsweergave, kan worden aangepast.
| Technische parameters | |
|
Functie |
Deze eenheid wordt gebruikt om soldeerpasta op PCB-bord te printen |
| Afmetingen van de druktafel | 300 × 400 mm ((of op maat) |
| De grootte van het frame | 370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| PCB-grootte | 50x50~300×400 mm |
| PCB-dikte | 0.2 - 5,0 mm |
| Bevestiging van de drukpositie | Plaats van de buitenkant van de PCB of van de pin |
| Fijnsturing van bedplaten | Voor/achter ± 10 mm R/L ± 10 mm |
| Druknauwkeurigheid | ±0,02 mm |
| Herhalende precisie | ± 0,05 mm |
| Minimale afstand | 0.35mm |
| Luchtdruk | 4-6 kgf/Cm2 |
| Stroomvoorziening | 220V 50/60Hz 100W |
| Specificaties | ||||
|
Model nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB-grootte (L×W) ~(L×W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Stalen maaswijdte (L × W) mm~(L × W) mm | (370x470~(550x650) | (370x470) ~ (((550x850) | (370x470~(550x1450) | (370x470) ~ ((550x1750) |
| Afmetingen van de druktafel (L × W) mm | 300 × 400 | 300×650 | 300×1250 | 400×1550 |
| Machinegrootte (L×W×H) mm | 860×760×1700 | 1060×760×1700 | 1660×760×1700 | 1960×760×1700 |
| Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
