PCB-golfsoldeermachine HR-300E:
1. PLC en touchscreen besturingssysteem dat meer dan 50 sets parameters kan besparen.
De gebruikersvriendelijke interface is eenvoudig te bedienen, de temperatuur kan op het touchscreen worden ingesteld / opgeslagen / gewijzigd.
2De hoogwaardige sproeier zorgt voor een perfecte atomisering van de vloeistof.
motor en rail / schuifbalk, bewegende snelheid ingesteld op het touchscreen, stapper driver en PLC-besturingssysteem maken een
een soepele en geruisloze beweging.
3De voorverwarmingszone met gedwongen luchtconvectie zorgt voor voldoende gelijkmatige warmte voor het PCB.
Voorverwarmingssysteem maakt onderhoud gemakkelijker,motor en blazer kunnen gemakkelijk worden ontmanteld van
Onderaan kan de verwarming van achteren worden verplaatst.
4. adopteren gietijzeren verwarmer voor de soldeerpot, zijn gemonteerd buiten de soldeerpot.
Dit verlengt de levensduur van de soldeerpot.
5De twee golfhoogtes worden afzonderlijk door een omvormer geregeld.
de hoogte door de frequentie van de stroomtoevoer van de golfmotor in het touchscreen aan te passen.
6De soldeerpot is gemaakt van Ti-materiaal, 100% geschikt voor de loodvrije soldeer.
7De klant kan de tijd van de machine aan- en uitschakelen met wekelijkse timer.
8. Licht- en geluidsalarm voor oververhitting en noodstop.
9. een vingerconveyor systeem, in staat om een in-line door-gat soldeerlijn te vormen.
10.Klant kan kiezen voor "L" vinger voor pallet, of dubbele haak vinger voor pcb.
11. N2 optioneel voor de soldeerpot
| HR-300E - Specificaties | |
| Model | HR-300E |
|
PCB-breedte |
50-400 mm |
| capaciteit van de soldeerpot | 250 kg |
| Inrichtingsvermogen/algemeen vermogen | 9-10 kW/18 kW |
| Afmeting | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Nettogewicht | 800 kg |
| Controlesysteem | Touchscreen + PLC |
| Vervoermotor | 3Ph 220V, 90W |
| Versnelling van het transportband | 200MM-1800MM/min |
| Stroomcapaciteit | 60,5 liter |
| Alcoholcapaciteit | 40,5 liter |
| PCB-conveyorrichting | Links naar rechts |
| Besproeiingsmethode | Stapmotor aandrijving, lineaire rails en schuifregelaar |
| Bespuitmachine | Japan ST-6 |
| Voorverwarmingszone | 1 afzonderlijke bodemvoorverwarmingszone |
| Voorverwarmingsvermogen | 7.5 kW/zone |
| Materiaal voor soldeerpotten | Volledig Ti |
| Verwarming van potten met soldeer | van gietijzer |
| Verwarmingsvermogen | 1.2KW*7PCS |
| Wavenummer | dubbele golven |
| Golftype | Turbulentie eerste golf en Lambda 2e golf |
| Smelttijd | 60 minuten |
| Op- en afheffen van de soldeerpot | Handleiding |
| Soldeerpot in en uit | Motorrijtuigen |
| Vingerreinigingspomp | 1PH 220V 10W |
| Vingertype | met twee haakjes |
| Vingermateriaal | Ti |
| Loodhoek | 5-7° |
| Luchtvoorziening | 3-5BAR |
| Stroomvoorziening | 3PH 380V 50HZ |

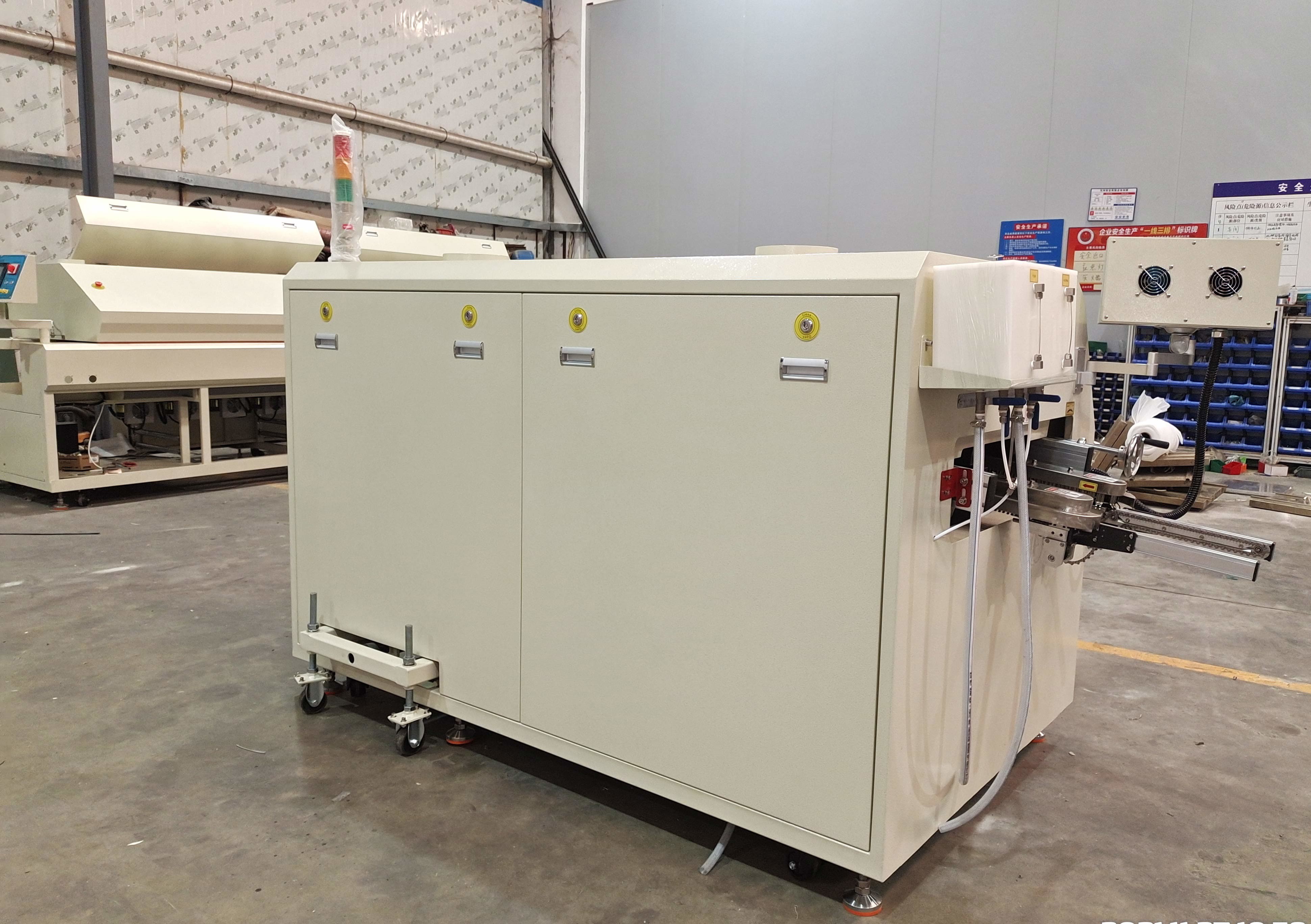

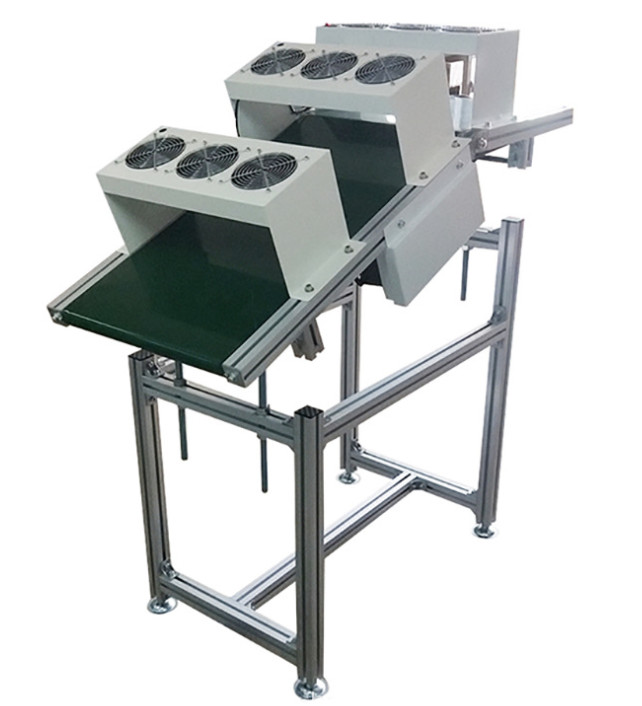

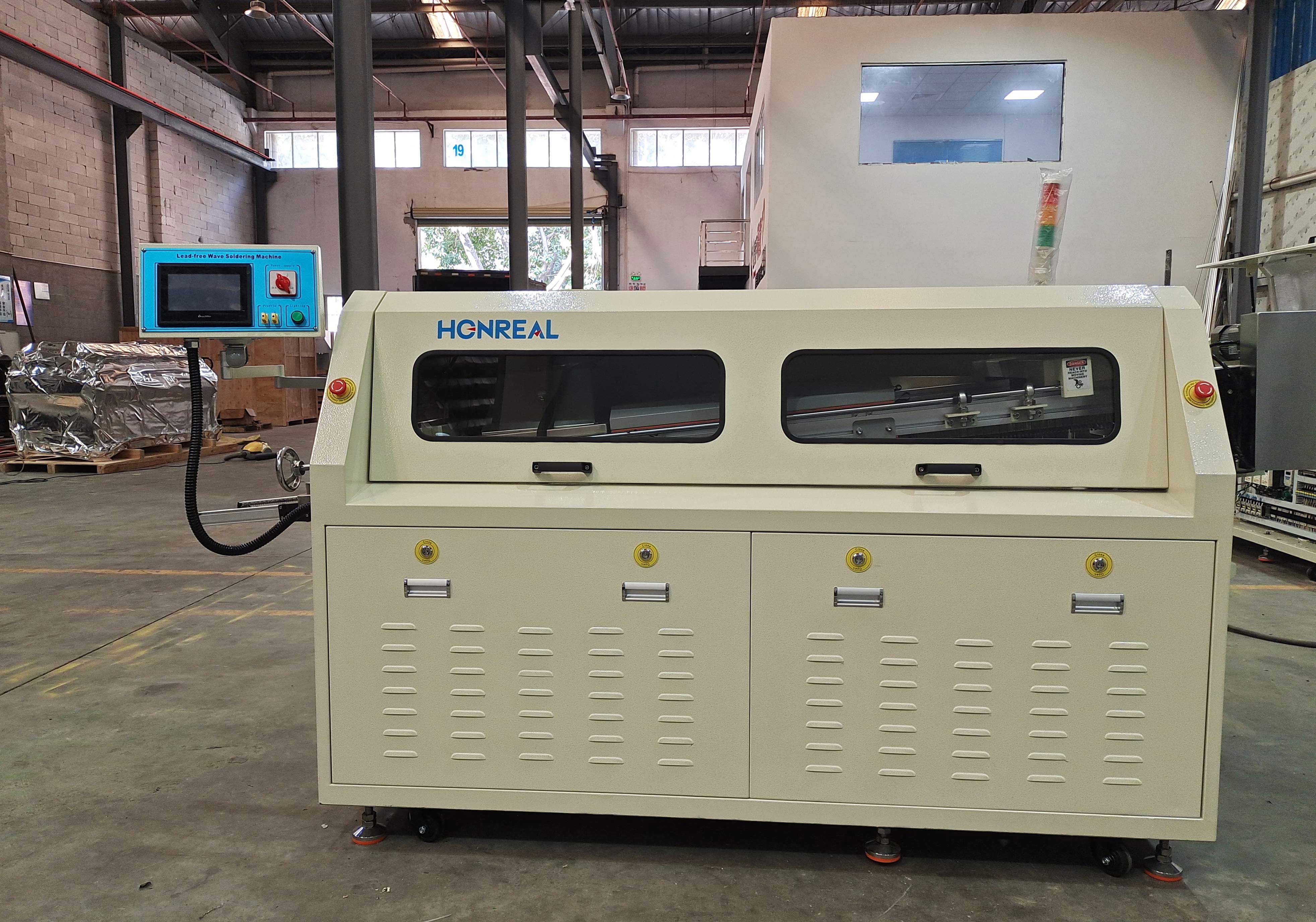

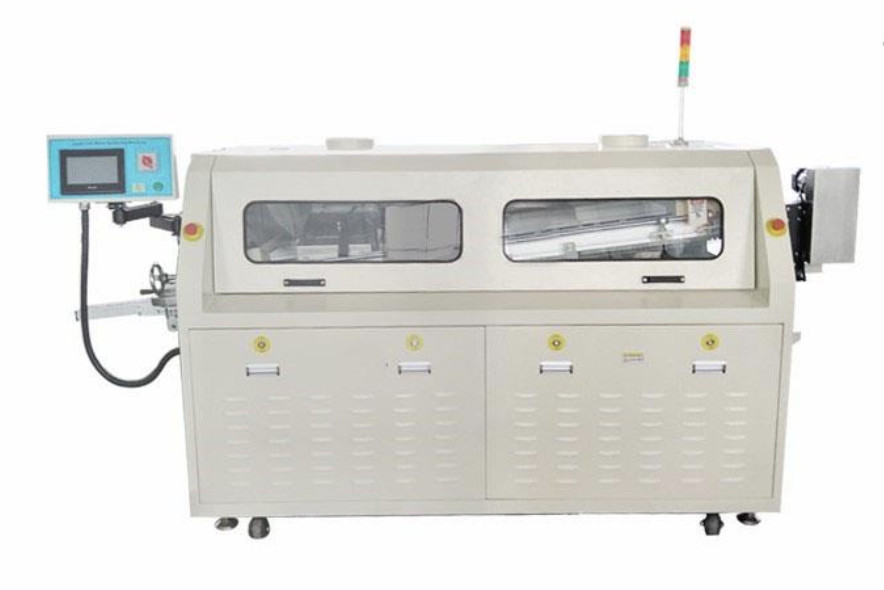

Foto's:
Werkomgeving en arbeidsomstandigheden:
1. De apparatuur wordt geplaatst in een geventileerde en droge werkplaats met een vlakke vloer;
2. De temperatuur van de werkomgeving moet binnen 5° 45° C liggen;
3. een stabiele voedingsbron (goed geaard met grondlood) met een nominale stroom moet zijn voorzien en de spanning ervan moet worden geregistreerd op de naamplaat;
Voor je het aanzet, controleer dat:
1De aangeleverde kracht is het nominale vermogen van de machine of niet.
2. De machine is goed geaard of niet;
3Alle elektrische componenten zijn vast of niet, het contact is groot of niet, en dan elke stroomkabel van het besturingssysteem verbinden.
Shenzhen Honreal Technology Co.,Ltdis een nationale high-tech onderneming, gespecialiseerd in smt apparatuur onderzoek en ontwikkeling, productie, verkoop.Het geregistreerde kapitaal van de onderneming is 5 miljoen.Met een ervaren technisch team en een uitstekend technisch innovatievermogen, is het onze doelstelling op lange termijn om een betere productieketen en een beter service team te creëren en aan de verschillende behoeften van de klant te voldoen.We zullen voldoen aan de behoeften van de klant door het begrijpen van klanten, waarbij zij op de eerste plaats worden gesteld en waardevolle diensten worden geleverd.
V: Hoe kunt u de kwaliteit van uw verkoop garanderen?
A: Wij garanderen dat elke set machines strikt wordt getest voordat ze aan u worden geleverd, om de uitstekende prestaties van alle producten te garanderen.
V: Hoe gaat de opleiding?
A: Na het kopen van onze machines, uw ingenieurs kunnen gaan naar ons bedrijf of het is zo gemakkelijk te bedienen
de machine volgens de trainingsvideo en de gebruikershandleiding, de gebruikershandleiding zal samen met de machine worden geleverd.
V: Ik zou u graag willen vragen of het mogelijk is om mijn logo op het product te hebben.
We hopen dat u weet dat ons bedrijf perfect de service van aangepaste logo's ondersteunt, we doen dit.
V: Is het moeilijk om deze machines te gebruiken?
A: Nee, helemaal niet moeilijk. Voor onze vorige klanten is maximaal 2 dagen voldoende om de machines te leren bedienen.
