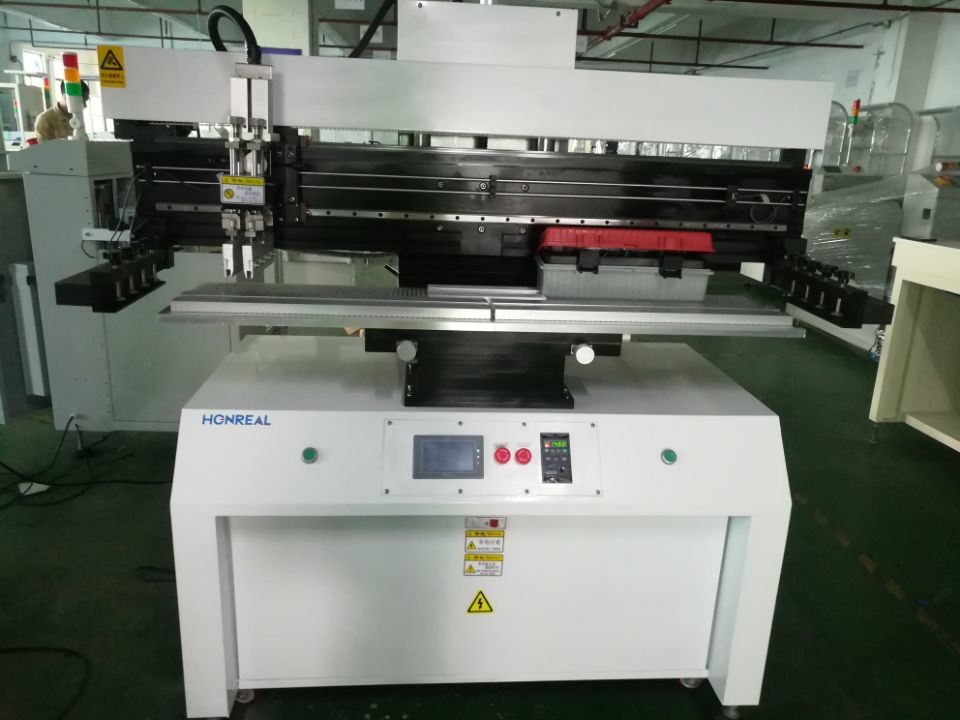

1.5m semi-automatische soldeerpasta-schermprinter SMT-stenselmachine
Inleiding van het product:
1Deze machine maakt gebruik van een hoogwaardige snelheidsregelmotor en een lineaire geleidingsrail en andere precieze accessoires, zodat het afdrukken van de schraperkop soepeler verloopt.
2. Dubbel-scrapers drukdruk kan worden aangepast door de up/down cilinder gasklep, de hefsnelheid kan effectief te vermijden resonantie
3. De drukkop kan worden omgedraaid 450 en vaste slot, handig schraper laden en lossen en stalen mesh reiniging, gemakkelijk te bedienen.
4. De drukkop kan na vele richtingen worden bevestigd, een handig stalen gaas op zijn plaats worden bevestigd, waardoor het afdruk-effect effectief wordt gewaarborgd.
5. De hoogte van de dubbele krab van de drukkop kan worden aangepast door de moer vrij aan te passen, zodat de kracht tussen de krab en het stalen gaas kan worden gecontroleerd.
6- de afstand tussen de drukplaat en het stalen gaas, de aanpassing van de schaal van de precisiespinner en het weergeven van het schaalnummer.
7Het bewegingsbereik van de robotarm kan door de nabijheidsschakelaar vrij worden ingesteld, geschikt voor de eisen van verschillende specificaties van stalen mesh.
8. De druktafelplaat heeft een hoge dichtheid slak bijen gat met het gebruik van vinger en positionering naald, vrije positionering, eenvoudige werking, snelle vervanging,en geschikt voor productiewerkzaamheden met eenzijdig en dubbelzijdig substraat.
9Elektrische componenten met behulp van een microcomputer PLC gecombineerd met touchscreenbesturing, vrije keuze van enkelvoudige of meervoudige afdrukken en handmatige, semi-automatische en andere modi.
| Technische parameters |
|
Functie
|
Deze eenheid wordt gebruikt om soldeerpasta op PCB-bord te printen |
| Afmetingen van de druktafel |
300 × 400 mm ((of op maat) |
| De grootte van het frame |
370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
| PCB-grootte |
50x50~300×400 mm |
| PCB-dikte |
0.2 - 5,0 mm |
| Bevestiging van de drukpositie |
Plaats van de buitenkant van de PCB of van de pin |
| Fijnsturing van bedplaten |
Voor/achter ± 10 mm R/L ± 10 mm |
| Druknauwkeurigheid |
±0,02 mm |
| Herhalende precisie |
± 0,05 mm |
| Minimale afstand |
0.35mm |
| Luchtdruk |
4-6 kgf/Cm2 |
| Stroomvoorziening |
220V 50/60Hz 100W |
| Specificaties |
|
Model nr.
|
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
| PCB-grootte (L×W) ~(L×W) mm |
(50x50) ~ ((300x400) |
(50x50) ~ ((300x600) |
(50x50) ~ ((300x1200) |
(50x50) ~ ((300x1500) |
| Stalen maaswijdte (L × W) mm~(L × W) mm |
(370x470~(550x650) |
(370x470) ~ (((550x850) |
(370x470~(550x1450) |
(370x470) ~ ((550x1750) |
| Afmetingen van de druktafel (L × W) mm |
300 × 400 |
300×650 |
300×1250 |
400×1550 |
| Machinegrootte (L×W×H) mm |
860×760×1700 |
1060×760×1700 |
1660×760×1700 |
1960×760×1700 |
| Gewicht |
260 kg |
300 kg |
340 kg |
380 kg |

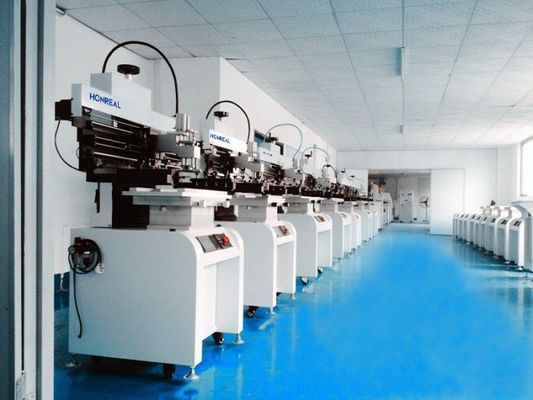

Shenzhen Honreal Technology Co.,Ltdis een nationale hightech onderneming, gespecialiseerd in smt apparatuur onderzoek en ontwikkeling, productie, verkoop.Het geregistreerde kapitaal van de onderneming is 5 miljoen.Met een ervaren technisch team en een uitstekend technisch innovatievermogen, is het onze doelstelling op lange termijn om een betere productieketen en een beter service team te creëren en aan de verschillende behoeften van de klant te voldoen.We zullen voldoen aan de behoeften van de klant door het begrijpen van klanten, waarbij zij op de eerste plaats worden gesteld en waardevolle diensten worden geleverd.
Onze diensten:
- Pre-consultatie: Wij bieden uitgebreide en professionele SMT-oplossingen voor uw gehele productielijn en bieden deskundige begeleiding op maat van uw specifieke vereisten.
- Fabrieksgarantie: Wij bieden een garantie van één jaar op al onze producten, zodat u gerust en betrouwbaar kunt zijn.Ons toegewijde fabriekservice team is beschikbaar om eventuele problemen op te lossen die zich tijdens deze periode kunnen voordoen..
- Installatie ter plaatse: Onze ervaren technici zullen uw installatie bezoeken om onze apparatuur ter plaatse te installeren en in gebruik te nemen.Dit zorgt voor een naadloze integratie in uw productieproces en garandeert een soepele werking.
- Technische opleiding: Wij bieden beroepsopleidingen aan van niveau 1 tot niveau 3,uw personeel voorzien van de nodige vaardigheden en kennis om onze apparatuur efficiënt en effectief te bedienen en te onderhouden.
- Technische ondersteuning: Ons speciale technische ondersteuningsteam is 24/7 beschikbaar om u snel te helpen en eventuele technische vragen of problemen op te lossen.We zijn toegewijd aan ononderbroken productie en maximale uptime voor uw activiteiten..
- Software-upgrades: Om uw apparatuur up-to-date te houden en de functionaliteit ervan te verbeteren, bieden wij levenslange gratis software-upgrades voor al onze producten aan.Hierdoor kunt u zonder extra kosten profiteren van de nieuwste functies en optimalisaties.
