Inleiding van het product:
1.Met behulp van precisie geleidingsrail en de import motor om de blad zetel omzetting, printen, en hoge nauwkeurigheid te rijden.
2.Print scraper kan 45 graden draaien bevestigd, gemakkelijk te printen stensil en squeegee reiniging en vervanging.
3Het schraperblok kan voor en na het lemma worden ingesteld om de juiste drukpositie te kiezen.
4.In combinatie met een vaste groefdrukplaat en PIN, gemakkelijk te installeren en aan te passen, voor eenzijdig, dubbelzijdig drukwerk.
5.School Edition manier om een stalen mesh te verplaatsen, gecombineerd met gedrukt (PCB), X, Y, Z. Gemakkelijke fijne aanpassing.
6.Kan worden ingesteld op eenzijdig en tweerichtings, een verscheidenheid aan drukmethoden.
7.Met automatische telfunctie om de productie van outputstatistieken te vergemakkelijken.
8.Verstelbare hoek van het blad, stalen blad, rubberen schraper zijn geschikt.

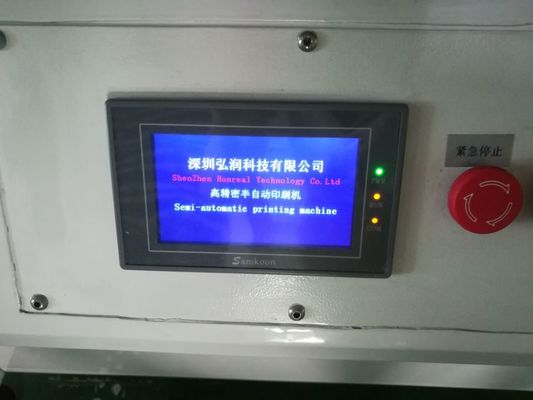

9.Touch-scherm met een schermbeschermingsfunctie, de tijd kan worden ingesteld om de levensduur van het touch-scherm te beschermen.
10.Printsnelheidsweergave, kan worden aangepast.
|
Technische parameters |
|
|
Functie |
Deze eenheid wordt gebruikt om soldeerpasta op PCB-bord te printen |
|
Afmetingen van de druktafel |
300 × 400 mm ((of op maat) |
|
De grootte van het frame |
370 x 470 mm, 420 x 520 mm, 550 x 650 mm |
|
PCB-grootte |
50x50~300×400 mm |
|
PCB-dikte |
0.2 - 5,0 mm |
|
Bevestiging van de drukpositie |
Plaats van de buitenkant van de PCB of van de pin |
|
Fijnsturing van bedplaten |
Voor/achter ± 10 mm R/L ± 10 mm |
|
Druknauwkeurigheid |
±0,02 mm |
|
Herhalende precisie |
± 0,05 mm |
|
Minimale afstand |
0.35mm |
|
Luchtdruk |
4-6 kgf/Cm2 |
|
Stroomvoorziening |
220V 50/60Hz 100W |
|
Specificaties |
||||
|
Model nr. |
HR-1068 |
HR-1068A |
HR-1068B |
HR-1068C |
|
PCB-grootte (L×W) ~(L×W) mm |
(50x50) ~ ((300x400) |
(50x50) ~ ((300x600) |
(50x50) ~ ((300x1200) |
(50x50) ~ ((300x1500) |
|
Stalen maaswijdte (L × W) mm~(L × W) mm |
(370x470~(550x650) |
(370x470) ~ (((550x850) |
(370x470~(550x1450) |
(370x470) ~ ((550x1750) |
|
Afmetingen van de druktafel (L × W) mm |
300 × 400 |
300×650 |
300×1250 |
400×1550 |
|
Machinegrootte (L×W×H) mm |
860×760×1700 |
1060×760×1700 |
1660×760×1700 |
1960×760×1700 |
|
Gewicht |
260 kg |
300 kg |
340 kg |
380 kg |
Shenzhen Honreal Technology Co., Ltd is een nationale high-tech onderneming, gespecialiseerd in smt-apparatuur onderzoek en ontwikkeling, productie, verkoop..Het geregistreerde kapitaal van het bedrijf is 5 miljoen. Sinds de oprichting van het bedrijf, heeft Honreal volgehouden met de ontwikkeling van technologie als kern, kwaliteit als overleving,onafhankelijk onderzoek en ontwikkelingNa voortdurende inspanningen heeft het een aantal hightech-uitvindingspatenten.
1.Pre-consultatie: professionele SMT-oplossingen voor de volledige lijn.
2Fabrieksgarantie: Fabrieksservice met een garantie van één jaar.
3.Installatie: Installatie en inbedrijfstelling ter plaatse om een soepele productie te garanderen.
4Technische opleiding: professionele opleiding van niveau 1 tot en met niveau 3.
5.Technische ondersteuning: biedt 24 uur per dag technische ondersteuning.
6.Software Upgrade: biedt levenslange gratis software-upgrades voor alle producten.
