Hoofdbeschrijving:

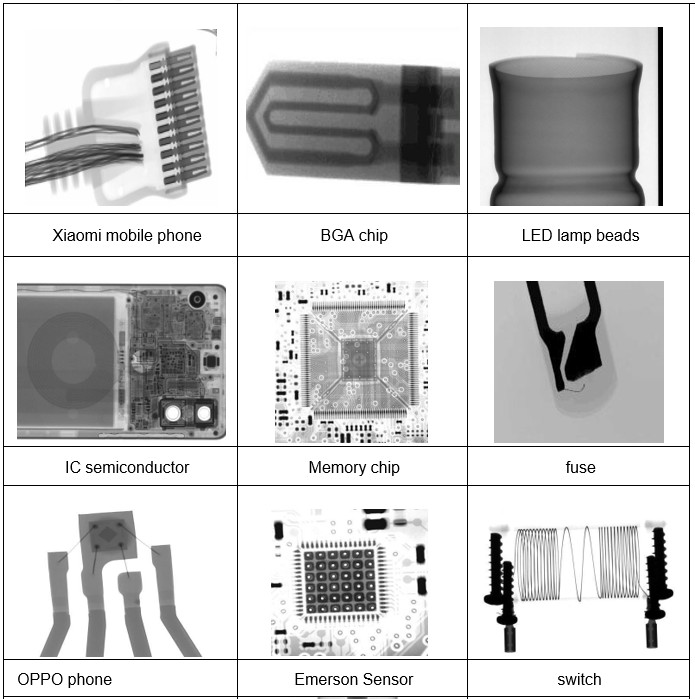

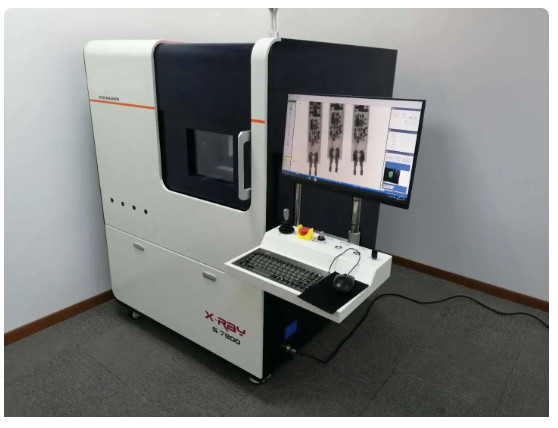

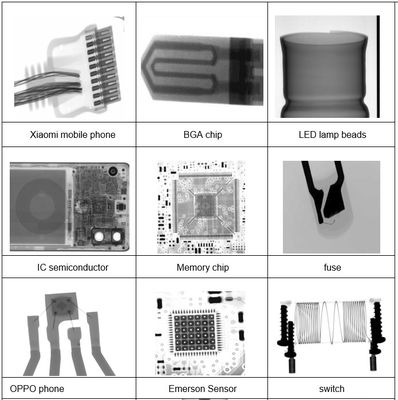

S7200 IC IGBT-röntgenmachine voor het inspecteren van het solderen van lassen
BGA Solder Ball Bubble Caculatie
IC-chips in verbindingsdraad inspectie
PCB-FPC-inspectie voor het solderen van mobiele flexkabel
Controleer de gaten onder het gewricht
PCBA BGA/IC LED Aliminum gietgietingen Batterijconnectoren inspecteren
Parameters van de uitrusting
| Classificatie | Artikel 1 | Type | Parameters en functies |
|
Hardwareconfiguratie |
Röntgenbron |
Merktype |
HAMAMATSU,Hamamatsu,Japan,gesloten microfocus röntgenfoto Bron |
| Spanningsstroom | 90kv, 10-200uA | ||
| Focusgrootte | 5 μm | ||
| Maxi Power | 8W | ||
|
Beeldvormende eenheid |
Merktype |
IRAY, Amorfe Silicium Flat Panel detector |
|
| Afbeeldingsgebied | 130 mm × 130 mm | ||
|
Lichtgevoelige eenheid Grootte |
85 μm | ||
| Pixelmatrix | 1536×1536 | ||
| Resolutie | 5.8lp/mm | ||
|
Tilthoek |
0-90° kijkhoek (45° naar links en rechts) | ||
| Beeldraamverhouding | 20 fps | ||
| Vergrootverhouding |
Geometrische vergroting van 150 Tijd |
||
|
Computer |
Hostmerk | Advantech industriële computer | |
|
Industriële computer Configuratie |
CPU:I5 6500 RAM:8G, HDD:1TB | ||
| Monitor | 24" FHD LCD-scherm | ||
|
Laadplatform |
Laadgebied | 520 mm × 520 mm | |
| Maxi-inspectiegebied | 520 mm × 520 mm | ||
|
Bewegingsreis (Z-as) |
Detectiepaneel Z1 = 300 mm, Röntgenbron Z2 = 300 mm | ||
| Bewegingsreis (X-as) | X-as = 510 mm, Y-as = 405 mm | ||
| Maxi-monstergewicht | 10 kg | ||
| Bewegingsregelmethode | Tri-combinatie van joystick, muis en toetsenbord | ||
| Navigatiesysteem | Configuratie |
Hikvision High Definition Camera |
|
|
Software-systeem |
Inleiding tot de software |
Intellectuele eigendom |
Onafhankelijk ontwikkeld met proprietary software intellectueel eigendom. |
|
Softwarefuncties |
Automatische beeldinstelling |
Registratie van positiecoördinaten en parameterinformatie van kenmerkende punten |
||
| Automatische navigatiefunctie | Vergemakkelijken van snelle verplaatsing naar inspectiepunten | |||
|
Berekeningsfunctie |
met een vermogen van meer dan 50 W | |||
|
Algoritme model |
Aanpasbare detectie algoritmemodellen op basis van eisen |
|||
| Locatiebewerkingsfunctionaliteit | Eenvoudig bereiken van meerpuntspositie detectie | |||
|
Parameters van de machine |
Gewicht | ongeveer 1250 kg | ||
| Stroomvoorziening | 220V/50Hz | |||
| Maxi Power | 2.0 kW | |||
| Afmetingen van de apparatuur |
1300 mm(L) * 1320 mm(W) * 1800 mm ((H) |
|||
| Stralingslekadose | < 1 μSv/h | |||
|
Röntgenveiligheid |
1Stralingslekkadoze: 1 μSv/h. |
|||
|
2Het beschermende materiaal van de behuizing is samengesteld uit een staal-lood-staalconstructie en het voordeurvenster maakt gebruik van loodglas voor stralingsbescherming. |
||||
|
3.Veiligheidssluiting: op alle deurposities zijn grensschakelaars geïnstalleerd. De macht. |
||||
|
4.Gebruik status indicator lichten om de operationele status van de röntgenfoto aan te geven bron. |
||||
|
5De apparatuur heeft de "Vrijstelling voor radio-isotopen en straling" verkregen. Apparaten. |
||||
Configuratielijst
|
- Nee. . |
Naam | Hoeveelheid | Eenheid | Configuratie specificaties |
| 1 | Röntgenbron | 1 | SET |
HAMAMATSU, Hamamatsu, Japan, gesloten microfocus X- straalbron 90KV |
| 2 |
Beeldvormende eenheid |
1 |
PCS |
iRAY, Amorfe Silicon Flat Panel Detector 130 mm ×130 mm |
| 3 | Hostcomputer | 1 | PCS | Advantech industriële computer |
| 4 | Monitor | 1 | PCS | 24 inch HD-monitor |
| 5 | Precisiecontrolecomponenten | 1 | SET | Googol Motion Control Card, motor, enz. |
| 6 | Loodruimte en bewegingsdelen | 1 | SET | Onafhankelijk ontwikkeld door WISDOMSHOW |
| 7 | Software | 1 | SET | Onafhankelijk ontwikkeld door WISDOMSHOW |
