Inleiding tot splicing

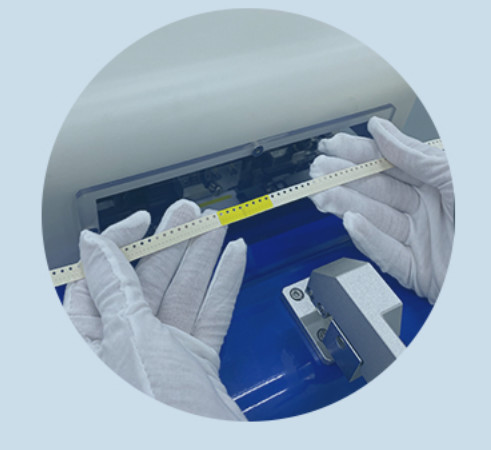

De splicing BW-HP08 is ontwikkeld voor SMT automatische productielijn, snelle lijnschakelaar zonder stop, real-time foutenbestendig.Het kan automatisch detecteren de positie van lege zak op het hoofd en de staart van twee rollen van hetzelfde onderdeel, nauwkeurig snijden en splitsen, en een slaagpercentage van maximaal 99%. Met standaard RC-meting, zijde-scherm AOI-match en lege zakdetectiefunctie, waardoor handmatige bediening en kosten worden verminderd,de SMT-productielijn OEE aanzienlijk verbeteren.
FUNCTIONELE VOORDEELEN
Gemakkelijk te bedienen: 5 minuten om de machine te leren bedienen.
Verbeteren van de efficiëntie: de slaagpercentage is 98%+, helpt de efficiëntie te verbeteren
Traceerbaarheid:Automatisch splitsingsverslag genereren.

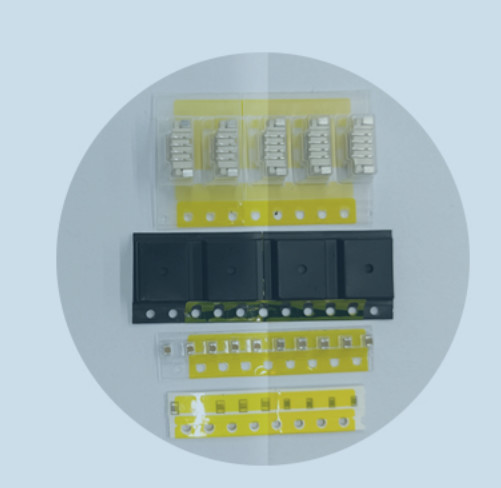

Leegzak detectie:CCD-opname van SMD-componenten van grootte 01005 en hoger.
Meerdere foutenbestendig: 1. Automatisch vergelijken van 1e en 2e gescande barcodes.
2.Silkscreen & karakteridentificatie & vergelijking.
3.Meten van weerstand en capaciteitswaarden.
| Type | BW-HP08 |
| Afmetingen | 380*470*1450 mm |
| Gewicht | 95 kg |
| Werkhoogte | 900 ± 15 mm |
| Wijdte van de spoel | 8 mm papieren rollen en plastic rollen |
| CCD-zicht | Pitch, empty pocket Fonts en tekens printvergelijking |
| RC-componentgrootte | 01005/0201/0402/0603/0805/1206/1210 |
| Meetfrequentie | 50 Hz-200 kHz |
| LCR-metingsnauwkeurigheid | 0.05% |
| Display resolutie | R:0.01 mAhms-99.99 mAhms |
| C:0.00001pF-9.9999F | |
| Splitsing CT | 8-10S ((Excludeert handmatige tijd) |
| Slaagpercentage | 99% |
| MES-interface | Ondersteund |
| IPC | IPC, 10 ′ aanraakpaneel |
| Bedrijfsvoering | win10 |
| Batterijspanning | DC 48V Lithiumbatterij |
| Standaard werkspanning | DC 48V,AC 110-220V |
| Metode voor het snijden van de spoel | Automatisch |
| Andere configuratieoptie |
Buiten AC dubbel spoel steunarm, afdruk
|
