Inleiding tot splicing

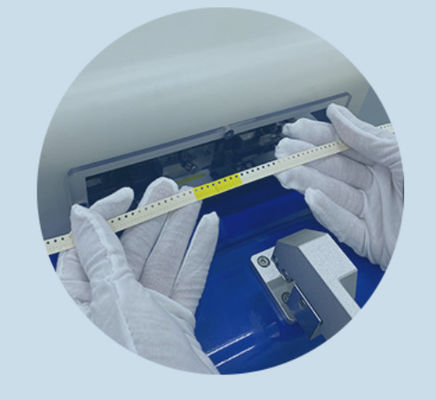

De splicing BW-HP24 is ontwikkeld voor SMT automatische productielijn, snelle lijnschakelaar zonder stop, real-time foutenbestendig.Het kan automatisch detecteren de positie van lege zak op het hoofd en de staart van twee rollen van hetzelfde onderdeel, nauwkeurig snijden en splitsen, en een slaagpercentage van maximaal 99%. Met standaard RC-meting, zijde-scherm AOI-match en lege zakdetectiefunctie, waardoor handmatige bediening en kosten worden verminderd,de SMT-productielijn OEE aanzienlijk verbeteren.
Kenmerken:

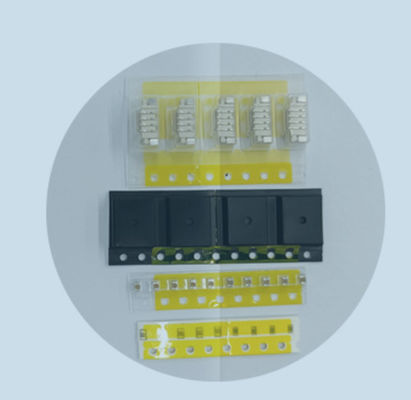

1.OK voor bandbreedte 8-24 mm;
2.RC online meting,
3. Kan met hoge nauwkeurigheid en kleine componenten meten
| Type | BW-HP24 |
| Afmetingen | 400*470*1450 mm |
| Gewicht | 95 kg ((batterijen niet inbegrepen) |
| Werkhoogte | 900 ± 15 mm |
| Wijdte van de spoel | 8-24 mm Papier * plastic |
| CCD-zicht | Pits, lege zak & zijde-scherm AOI |
| RC-componentgrootte | 01005/0201/0402/0603/0805/1206/1210 |
| Meetfrequentie | 50 Hz-200 kHz |
| LCR-metingsnauwkeurigheid | 0.05% |
| Display resolutie | R:0.01 mAhms-99.99 mAhms |
| C:0.00001pF-9.9999F | |
| Splitsing CT | 8-10S ((Excludeert handmatige tijd) |
| Slaagpercentage | 99% |
| MES-interface | Ondersteund |
| IPC | IPC, 10 ′ aanraakpaneel |
| Bedrijfsvoering | win10 |
| Batterijspanning | DC 48V Lithiumbatterij |
| Standaard werkspanning | DC 48V,AC 110-220V |
| Metode voor het snijden van de spoel | Automatisch |
| Andere configuratieoptie |
Buiten AC dubbel spoel steunarm, afdruk
|
