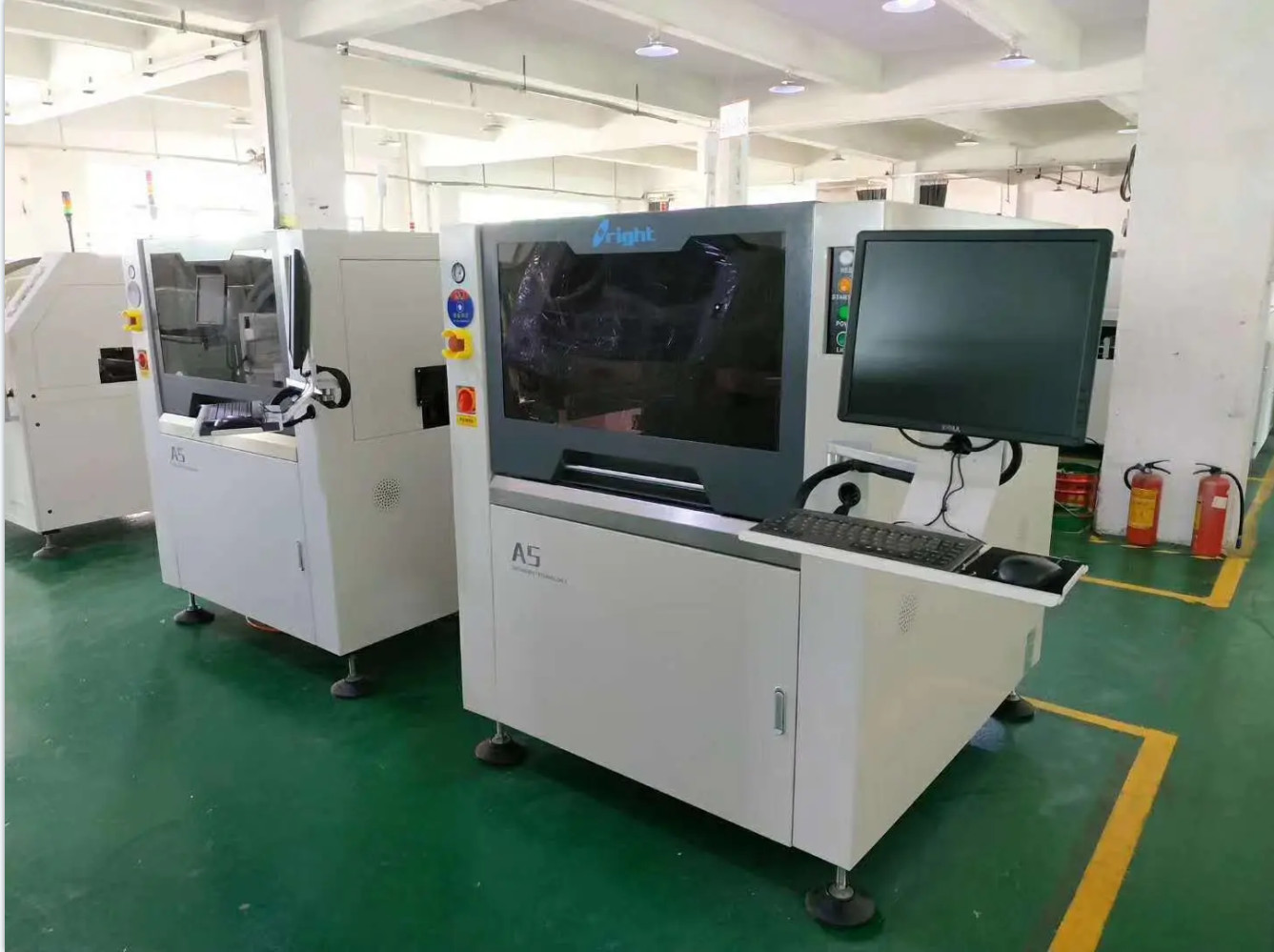

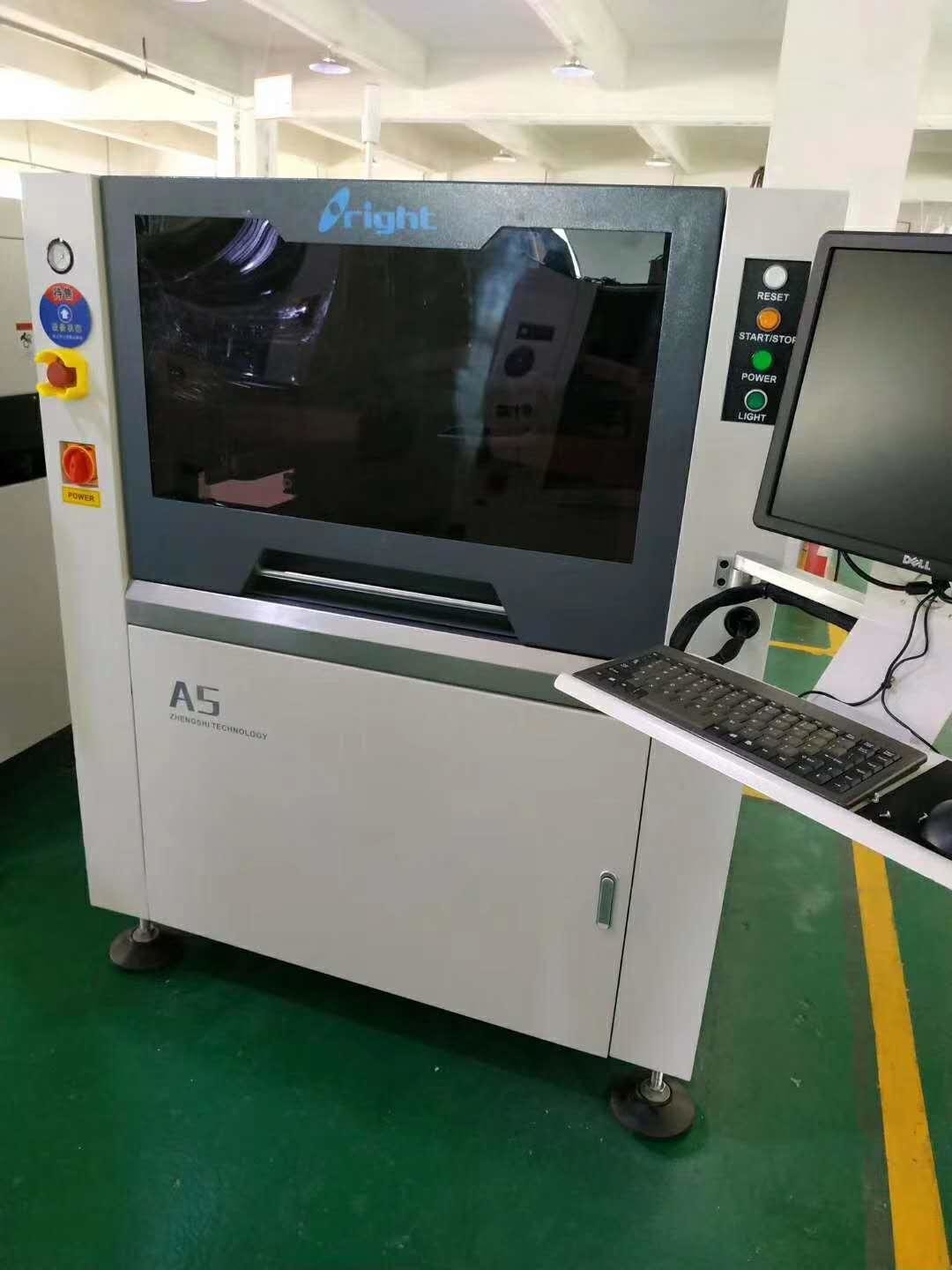

Volledig automatische pcb stencil printer automatische stencil printer A5
Productbeschrijving:
een gehumaniseerd ontwerp;
Een breed toepassingsbereik, een sterke veelzijdigheid;
een automatisch reinigingssysteem met een uniek spuittype;
Een zeer efficiënte en energiebesparende structuur voor het besparen van waspapier;
Uniek beeldverwerkingssysteem;
Intelligente productiemodus voor het drukken;
Printbereik: 400*340mm/510*340mm;
Het aanvaarden van het internationale gemeenschappelijke drieassige UVW-verbindingsplatform;
Machinaal formaat:1220X1355X1500 mm;
Opties voor de machine: automatische tin toevoegen functie, automatische stensel plugging detectie functie, automatische afgifte functie, squeegee druk feedback functie;
Automatische MSE/SPI inline functie Automatische temperatuur- en luchtvochtigheidsregeling.
Parameter van de apparatuur:
|
SCreen Frames: |
370*370mm~737*737mm |
|
Denkzaamheid: |
25 tot 40 mm |
|
PCB-grootte ((min~max)) |
50*50~400*340 mm |
|
PCB-dikte |
0.4~6 mm |
|
PCB warpage |
< 1% |
|
Transporthoogte |
900 ± 40 mm |
|
Vervoerrichting |
Links naar rechts of rechts naar links |
|
Transportsnelheid |
Maximaal 1500 mm/s Programmeerbaar |
|
Afdrukkop |
Twee onafhankelijke gemotoriseerde drukkoppen |
|
Squeegee snelheid |
6~200 mm/sec |
|
Squeegeehoek |
60°/55°/45° |
|
Typ van de spuitmachine |
Roestvrij staal (standaard) Plastic |
|
Stensil Afscheiding gespeld |
0.1~20 mm/sec Programmeerbaar |
|
Reinigingssysteem |
Droog/nat/vacuüm ((Programmeerbaar) |
|
Tabel Aanpassingsbereiken |
X:±10 mm Y:±10 mm |
|
CCD FOV |
8*6 mm |
|
Inspectie van soldeerpasta |
2D-inspectiestandaard |
|
Herhalingspositie nauwkeurigheid |
± 0,025 mm |
|
Cyclustijd |
< 7s (exclusief drukwerk en schoonmaak) |
|
Productwisseling |
< 5 min |
|
Gebehorende lucht |
4.5 tot en met 6 kg/cm2 |
|
Gewicht van de machine |
Ongeveer 1000 kg |
|
Afmetingen van de machine |
1220*1355*1500 |
