Beschrijving

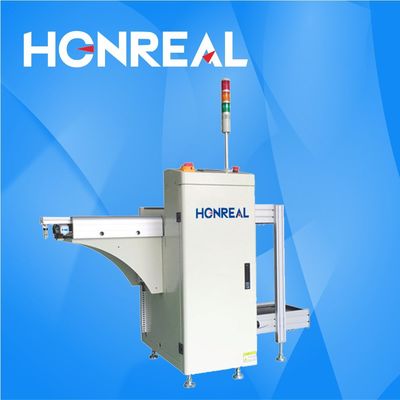

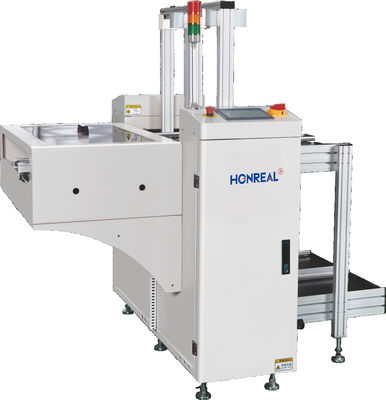

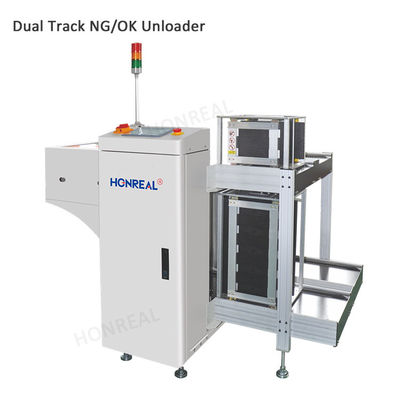

Deze apparatuur wordt gebruikt voor de ontvangstoperatie van het PCB-bord van de SMT-productielijn,en is geschikt voor het ontvangen van het NG-bord en het OK-bord na de AOI achter de reflow soldeermachine.
Kenmerken
1.Panasonic PLC+Touch-scherm besturing, gemakkelijk te bedienen.
2- Ontwerp met stevige structuur.
3.De bovenste en onderste luchtklemmen zorgen voor een nauwkeurige plaatsing van de materiaalbox.
4Een speciaal ontwerp voor het gaspad zorgt ervoor dat het PCB-paneel niet wordt geduwd.
5- Met SMEMA signaal.
Technische parameters | |
| Functie | Deze apparatuur wordt achter AOI gebruikt door AOI-signaal,NG en OK PCB automatisch apart te ontvangen. |
PCB-dikte | Min0,6 mm |
Nummer van het tijdschrift | Transport naar boven: 1 stuks, transport naar beneden: 2 stuks, (of aangepast) |
Selecteer de stappenhoogte | 1-4 ((10 mm stappen) |
PCB-laadtijd | Ongeveer 6 seconden. |
Tijdstip voor het vervangen van het magazijn | Ongeveer 30 seconden. |
Vervoerrichting | Links naar rechts/rechts naar links (optioneel) |
Transporthoogte | 900 ± 20 mm ((of op maat) |
Luchtdruk | 4-6 bar, MAX30L/min |
Stroomvoorziening | 100-230 V wisselstroom (aanpassing) enkelfasig, MAX 300 V/A |
Specificaties | ||||
| HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB-grootte (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530 x 390) | (50x50) ↓ (530x460) |
| Machinegrootte (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Magneetgrootte ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| Gewicht | 150 kg | 180 kg | 210 kg | 250 kg |
