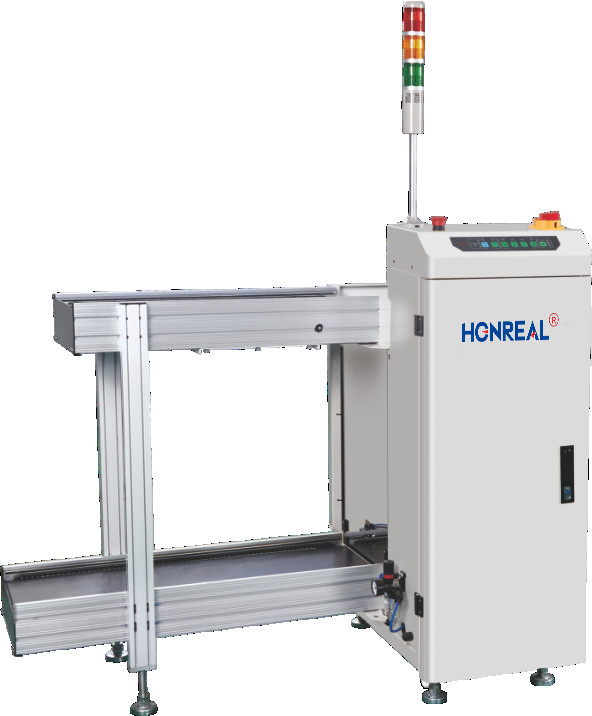

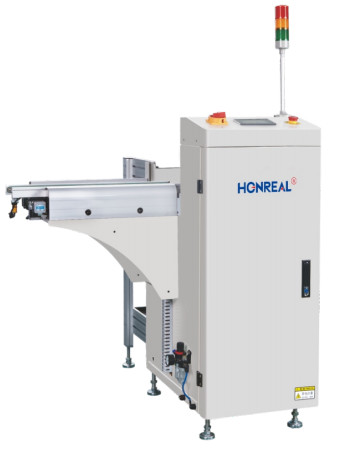

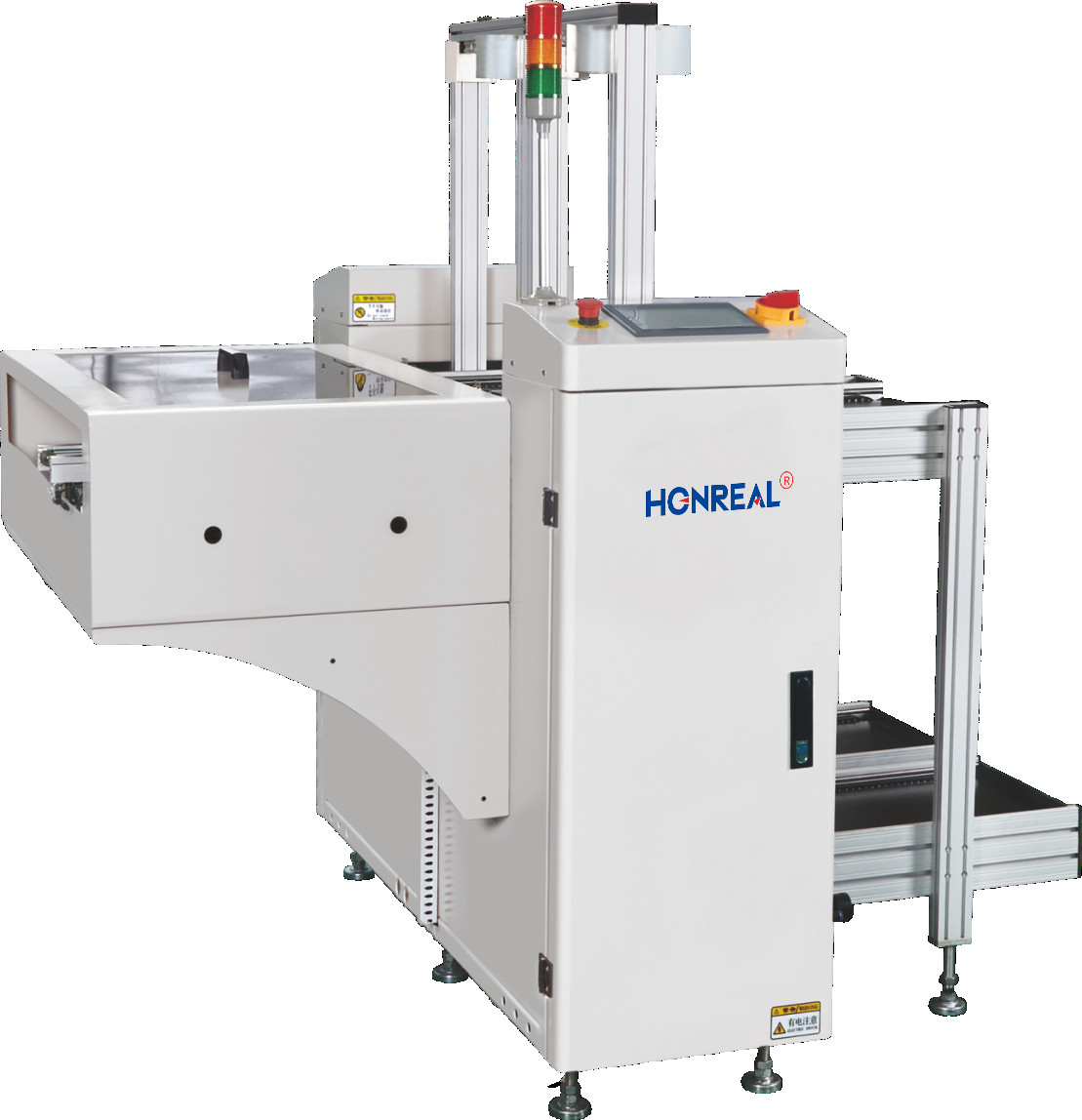

Op maat gemaakte automatische NG OK Pcb Handling Machine Magazine Dual Track Unloader met SMEMA voor SMT Assembly Line
Beschrijving
Deze apparatuur wordt gebruikt voor de ontvangstoperatie van het PCB-bord van de SMT-productielijn,en is geschikt voor het ontvangen van het NG-bord en het OK-bord na de AOI achter de reflow soldeermachine.
Kenmerken
1.Panasonic PLC + Touch-scherm besturing, eenvoudig te bedienen.
2- Ontwerp met een stevige structuur.
3.De bovenste en onderste luchtklemmen zorgen voor een nauwkeurige plaatsing van de materiaalbox.
4Een speciaal gaspadontwerp zorgt ervoor dat het PCB-paneel niet wordt geduwd.
5- Met SMEMA signaal.
|
Technische parameters
|
|
| Functie | Deze apparatuur wordt achter AOI gebruikt door AOI-signaal,NG en OK PCB automatisch apart te ontvangen. |
|
PCB-dikte
|
Min0,6 mm |
|
Nummer van het tijdschrift
|
Transport naar boven:1pcs, transport naar beneden:1ps, ((of aangepast) |
|
Selecteer de stappenhoogte
|
1-4 ((10 mm stappen) |
|
PCB-laadtijd
|
Ongeveer 6 seconden. |
|
Tijdstip voor het vervangen van het magazijn
|
Ongeveer 30 seconden. |
|
Vervoerrichting
|
Links naar rechts/rechts naar links (optioneel) |
|
Transporthoogte
|
900 ± 20 mm ((of op maat) |
|
Luchtdruk
|
4-6 bar, MAX30L/min |
|
Stroomvoorziening
|
100-230 V wisselstroom (aanpassing) enkelfasig, MAX 300 V/A |
|
Specificaties
|
||||
|
Model nr.
|
HR-250NG | HR-330NG | HR-390NG | HR-460NG |
| PCB-grootte (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓530x390) | (50x50) ↓ (530x460) |
| Machinegrootte (L*W*H) mm | 1700*1450*1200 | 1950×1610×1200 | 2210 × 1730 × 1200 | 2210×1870×1200 |
| Magneetgrootte ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| Gewicht | 150 kg | 180 kg | 210 kg | 250 kg |
