Fuji High Speed Automatic Smt Pick And Place Machine Smd Montage Machine Oppervlakte Mount Placement Machine

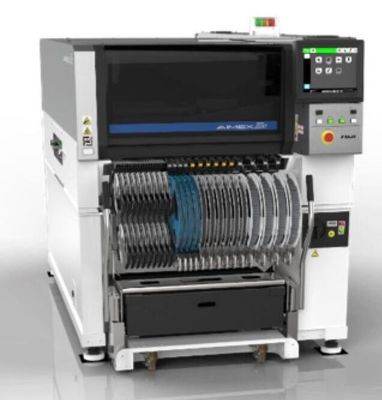

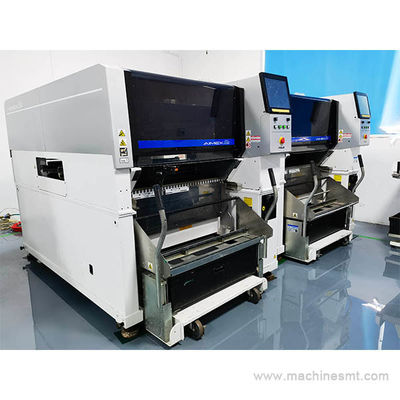

AIMEX III flexibele plaatsingsplatformen
De AIMEX III is ontworpen voor de flexibiliteit van componenten, PCB-flexibiliteit en productieflexibiliteit.
Productie voor grote panelen of gelijktijdige productie van twee modellen
De AIMEX III kan grote panelen van maximaal 774 (L) x 710 (W) mm ondersteunen.
Met behulp van onze dubbelconveyorconfiguratie machine is het mogelijk om twee verschillende producten tegelijkertijd te produceren.De AIMEX III maakt ook verschillende productiemethoden mogelijk en ondersteunt een breed scala aan paneelgroottes.
Dynamische Dynamic Exchange
De AIMEX III biedt dynamische uitwisseling tijdens de productie naar het beste gereedschap voor de klus.gereedschappen met vier sproeiers en met één sproeiers.
Minimaliseren van het aantal overstappen
De overstaptijd kan worden verkort door een MFU-batchwisseling uit te voeren en door de machine met maximaal 130 voedingsruimtes die het mogelijk maken alle vereiste onderdelen te laden.
Productie soepel opvoeren
Automatische gegevenscreatie en -bewerking op de machine met behulp van een groot touchscreen-paneel om nieuwe productie te ondersteunen en snel te reageren op plotselinge wijzigingen in programma's.
Vervaardiging
| Basisvoorschriften | ||
|---|---|---|
| PCB-grootte ((LXW) |
|
|
| Voedingscapaciteit | met een breedte van niet meer dan 50 mm | |
| PCB-belastingtijd | 2.9 sec. | |
| Plaatsingsnauwkeurigheid (Fiduciaal merk gebaseerde verwijzing) |
H24G: +/-0,025 mm (Standaardmodus) / +/-0,038 mm (Productiviteitsprioriteitsmodus, in ontwikkeling) (3sigma) cpk≥1.00 H08M: +/- 0,040 mm (3σ) cpk≥1.00 OF: +/- 0,050 mm (3σ) cpk≥1.00 H02F: +/- 0,025 mm (3σ) cpk≥1.00 H01: +/- 0,030 mm (3σ) cpk≥1.00 |
|
| Afmetingen van de machine | L: 1280 mm, W: 2656 mm, H: 1556 mm | |
| Het plaatsen van koppen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H24G | H08M | H02F | H01 | van | |||||||
| Hoeveelheid sproeiers | 24 | 8 | 2 | 1 | 1 (of 1 klauw) |
||||||
| Doorvoer ((cph) | 37,000 stuks per uur (productiviteitsprioriteitsmodus, in ontwikkeling) 35,000 cph (Standaardmodus) |
13,000 | 7,300 | 4,200 | 3,000 | ||||||
| Afmeting van het onderdeel (mm) |
03015 mm tot 5 x 5 Hoogte: tot 2,0 mm |
0603 (0201") tot 45 x 45 Hoogte: met een breedte van niet meer dan 30 mm |
1608 (0603") tot 74 x 74 (32 x 180) Hoogte: met een breedte van niet meer dan 30 mm |
1608 (0603") tot 74 x 74 (32 x 180) Hoogte: tot en met 38,1 mm |
|||||||
| Aanwezigheid van onderdelen controleer |
○ | ○ (H08MQ) |
○ | x | |||||||
| Deeltjes aanbod |
Tape | ○ | ○ | ○ | ○ | ||||||
| Steek. | x | ○ | ○ | ○ | |||||||
| Tray | x | ○ | ○ | ||||||||
| DynaHead ((DX)) | ||||
| Hoeveelheid sproeiers | 12 | 4 | 1 | |
| Doorvoer ((cph) | 27,000 Onderdelen aanwezigheid functie ON: 26,000 |
12,000 | 5,800 | |
| Afmeting van het onderdeel (mm) |
0402 (01005") tot 12,5 mm diagonaal en Y is 7,5 mm of minder Hoogte: tot en met 3,0 mm |
1608 (0603") tot 15 x 15 Hoogte: tot 6,5 mm |
1608 (0603") tot 74 x 74 (32 x 100) Hoogte: met een breedte van niet meer dan 30 mm |
|
| Plaatsingsnauwkeurigheid (Fiduciaal merk gebaseerde verwijzing) |
+/- 0,038 (+/- 0,050) mm (3σ) cpk≥1.00 | +/- 0,040 mm (3σ) cpk≥1.00 | +/- 0,030 mm (3σ) cpk≥1.00 | |
| Aanwezigheid van onderdelen controleer |
o | x | o | |
| Deeltjes aanbod |
Tape | o | o | o |
| Steek. | x | o | o | |
| Tray | x | o | o | |
Shenzhen Honreal Technology Co., Ltd. is erkend als een nationale hightech onderneming, gericht op het onderzoek, de ontwikkeling, de productie en de verkoop van SMT-apparatuur.Het levert diensten aan toonaangevende elektronische bedrijven wereldwijdHet bedrijf heeft een geregistreerd kapitaal van 5 miljoen.de kwaliteit als essentieel voor zijn bestaan beschouwenHet bedrijf legt de nadruk op onafhankelijk onderzoek en ontwikkeling en streeft onverbiddelijk naar innovatie.
