SMT Lijnmachine SMT Monter Fuji SMT Apparatuur Nxt 3 SMT Montagemachine
De proliferatie van multifunctionele en hoogwaardige elektronica is snel gegroeid op gebieden als mobiele apparaten en auto-elektronica.omdat deze producten een korte levenscyclus hebben, productieapparatuur die in een korte tijd flexibel is om te reageren op een ramping naar massaproductie en veranderingen in de vraag.

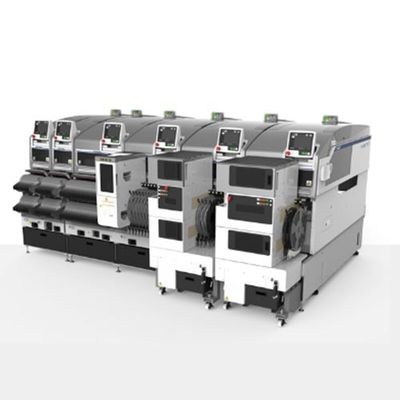

De NXT III is een modulaire SMT-monter die in staat is om telkens de beste lijn te leveren voor fabrieken die dergelijke frequente wijzigingen hebben voor het produceren van elektronische apparaten.
Vervaardiging
| M3 III | M6 III | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Toepasselijke PCB-grootte (LxW) | 48 x 48 mm tot en met 305 x 610 mm (eenvoudig transportband) 48 x 48 mm tot 305 x 510 mm (dubbele transportband/eenvoudige) 48 x 48 mm tot 305 x 280 mm (dubbele vervoerband/dubbele) |
48 x 48 mm tot en met 610 x 610 mm (eenvoudig vervoerband) 48 x 48 mm tot en met 610 x 510 mm (dubbele transportband/eenvoudige) 48 x 48 mm tot 610 x 280 mm (dubbele vervoerband/dubbele) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Soorten onderdelen | Tot 20 soorten onderdelen (berekend met behulp van 8 mm band) | Tot 45 soorten onderdelen (berekend met behulp van 8 mm band) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PCB-laadtijd | Voor dubbelconveyor: 0 sec (continuum) Voor één vervoerband: 2,5 sec (vervoer tussen M3 III-modules), 3,4 sec (vervoer tussen M6 III-modules) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Plaatsnauwkeurigheid (Fiduciële merkteken standaard) * De plaatsingsnauwkeurigheid is verkregen uit tests uitgevoerd door Fuji. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Productiviteit * De bovenstaande doorvoer is gebaseerd op tests die in Fuji zijn uitgevoerd. |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ondersteunde delen |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modulbreedte | 320 mm | 645 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Afmetingen van de machine | L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Productkenmerken
Configureer lijnen volgens het doel
Modules, koppen en voedingseenheden kunnen vrij worden gecombineerd, zodat de optimale lijnconfiguratie altijd kan worden gebouwd door de configuratie te wijzigen om aan veranderingen in het onderdeeltype en het productmodel te voldoen.
Het is mogelijk de capaciteit alleen voor het noodzakelijke niveau uit te breiden door modules toe te voegen en eenheden uit te wisselen.
Hoofden kunnen gemakkelijk worden verwisseld.
De koppen kunnen gemakkelijk worden vervangen zonder gereedschap.
De koppen zijn lichtgewicht en kunnen dus gemakkelijk worden verwijderd door een machinebeheerder wanneer onderhoud of probleemoplossing moet worden uitgevoerd bij het reageren op problemen.
Eenzijdige werking
Voor de levering van onderdelen en de overstap wordt slechts een korte afstand afgelegd, voor een eenvoudige werkroute die geen buitensporige tijd of inspanning in beslag neemt.
Productielijnen kunnen vrij worden geconfigureerd in layouts zoals back-to-back of U-vormige lijnen.
Offline onderhoud om de productietijd te maximaliseren
Aangezien het vervangen van onderhoudsbehoefte-eenheden door volledig onderhoudsbehoefte-eenheden op het niveau van de exploitant kan worden uitgevoerd, kan de stilstandstijd ook aanzienlijk worden verkort.Onderhoud kan offline worden uitgevoerd op de verwijderde eenheden terwijl de productie nog steeds loopt.
ID-beheer
Koppen, sproeiers en voeders worden allemaal beheerd door ID.
Gedetailleerde productiegegevens voor materialen en apparatuur worden opgeslagen in de database, die worden gebruikt voor lijnbeheer, onderhoudsbeheer en traceerbaarheid.
Automatische kalibratie
De gebruiker drukt eenvoudig op de START-knop na het uitwisselen van de kop.
kan hervat worden.
