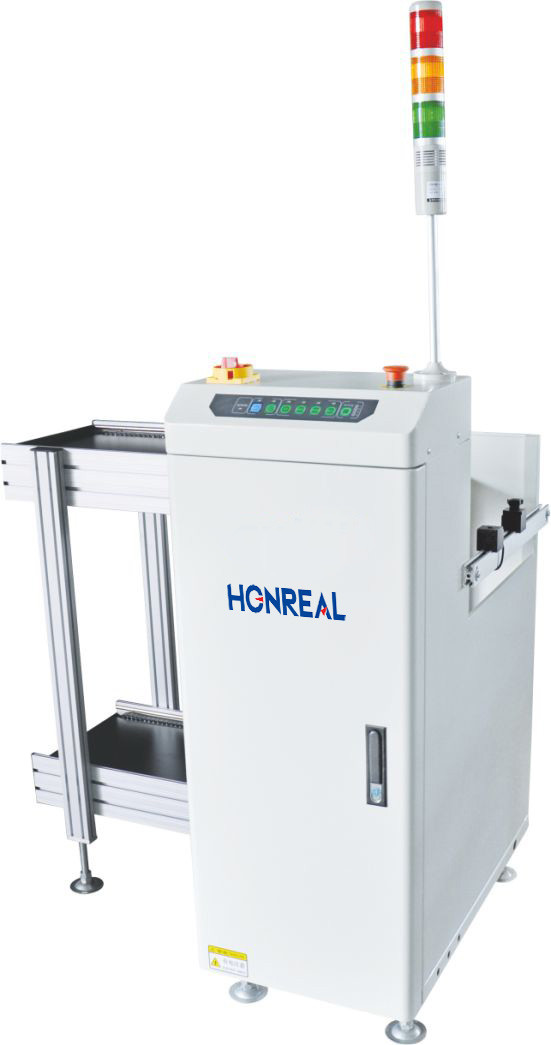

Kleine Smt Pcb Magazine Loader Machine voor elektronica assemblage
Inleiding van het product:

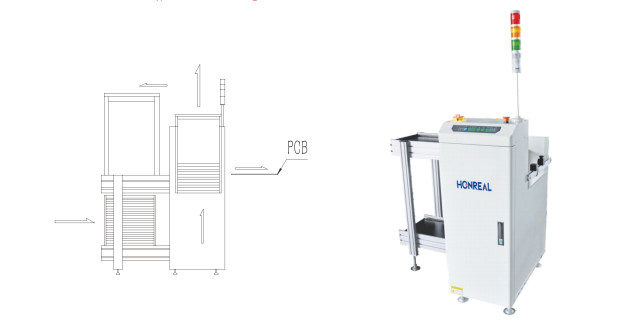

Dit apparaat is ontworpen voor het overbrengen van PCB's van een magazijn naar een SMT-productielijn.met een gebruiksvriendelijke LED-touchscreen-besturingsinterfaceDe inrichting van het magazijn wordt vergemakkelijkt door pneumatische klemmen aan de bovenkant en onderkant, die een driepuntsysteem gebruiken.Het ontwerp omvat een efficiënt stuwkrachtmechanisme om ervoor te zorgen dat de PCB's intact blijven tijdens het overdrachtsprocesHet heeft de capaciteit om tot drie magazijnen tegelijkertijd te laden.
De overbrengingsrichting kan worden aangepast om van links naar rechts of van rechts naar links te bewegen (optioneel).het snel opsporen en oplossen van problemenHet robuuste en stabiele ontwerp garandeert een betrouwbare prestatie en beschikt bovendien over een compatibele SMEMA-poort voor naadloze integratie met andere apparatuur.
|
Technische parameters
|
|
| Functie | Deze eenheid wordt gebruikt om PCB's uit het tijdschrift naar de SMT-productielijn te sturen |
|
PCB-dikte
|
Min0,6 mm |
|
Nummer van het tijdschrift
|
Transport naar boven:1pcs, transport naar beneden:1ps, ((of aangepast) |
|
Selecteer de stappenhoogte
|
1-4 ((10 mm stappen) |
|
PCB-laadtijd
|
Ongeveer 6 seconden. |
|
Tijdstip voor het vervangen van het magazijn
|
Ongeveer 30 seconden. |
|
Vervoerrichting
|
Links naar rechts/rechts naar links (optioneel) |
|
Transporthoogte
|
900 ± 20 mm ((of op maat) |
|
Luchtdruk
|
4-6 bar, MAX10L/min |
|
Stroomvoorziening
|
100-230 V wisselstroom (aanpassing) enkelfasig, MAX 300 V/A |
| Specificaties | ||||
| Model nr. | HR-250D | HR-330D | HR-390D | HR-460D |
| PCB-grootte (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓530x390) | (50x50) ↓ (530x460) |
| Machinegrootte (L×W×H) mm | 1080×770×1200 | 1280×850×1200 | 1450 × 920 × 1200 | 1450 × 990 × 1200 |
| Maatwerkgrootte (L×W×H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| Gewicht | 110 kg | 130 kg | 150 kg | 165 kg |
