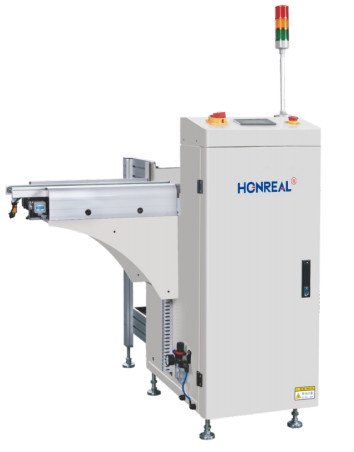

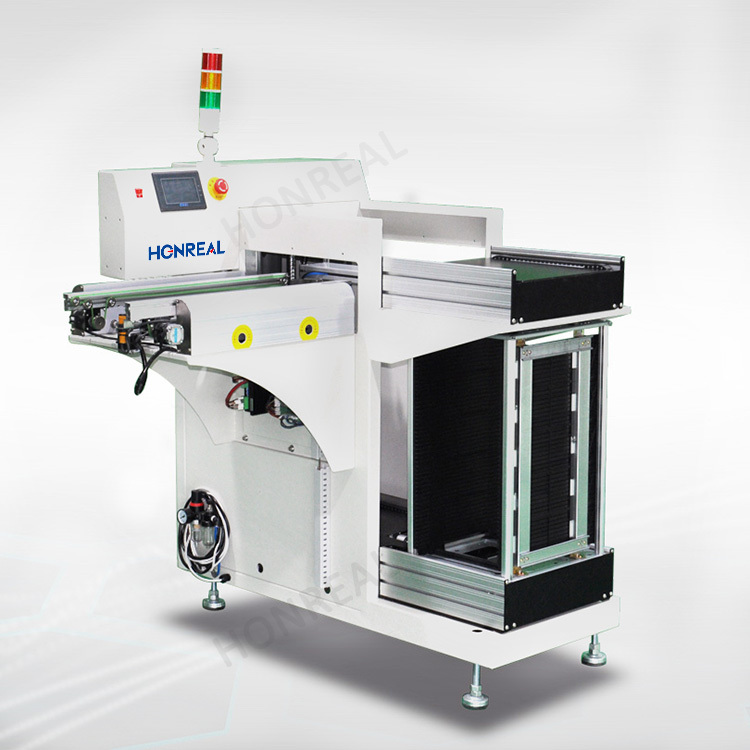

China Fabriek Automatische Smt Magazine L-Shaped Handling Unloader Met Magazine Rack Voor Smt Assembly Line
Inleiding van het product:
1.Deze apparatuur wordt gebruikt om PCB's aan het eind van de SMT-productielijn in het magazijn te verzamelen
2.Stabiel en betrouwbaar PLC-besturingssysteem;
3.gemakkelijk te bedienen LED touchscreen bedieningsinterface;
4.De pneumatische klemmen van de bovenste en de onderste drie punten voorzien voor de uitlijning van het magazijn;
5.Effectieve stuwkracht kan ervoor zorgen dat het PCB ononderbroken is;
6.2 oplaadvermogen van magazijnen.
7.Richting van links naar rechts of van rechts naar links (optioneel).
8.Altijd foutbewaking van de machine;
9.Solide en stabiele constructie;
10.SMEMA-poort is compatibel;
Toepassing
Het wordt gebruikt aan het einde van SMT- en AI-productielijnen. Het hoeft het PCB-bord niet met de hand aan te raken om het PCB-bord beter te beschermen.De PCB Unloader verzamelt automatisch de PCB's van de productielijn naar PCB-magazines. Het kan ook de functie van het starten van push plaat laag / laag push plaat instellen; deze machine heeft de functies van hoge tiling precisie, automatische teling, fout alarm, alarm informatie prompting,enz.Het is een essentiële uitrusting voor het realiseren van volledige lijnautomatisering.
|
Technische parameters
|
|
| Functie | Deze apparatuur wordt gebruikt om PCB's aan het eind van de SMT-productielijn in het magazijn te verzamelen |
|
PCB-dikte
|
Min0,6 mm |
|
Nummer van het tijdschrift
|
Transport naar boven:1pcs, transport naar beneden:1ps, ((of aangepast) |
|
Selecteer de stappenhoogte
|
1-4 ((10 mm stappen) |
|
PCB-laadtijd
|
Ongeveer 6 seconden. |
|
Tijdstip voor het vervangen van het magazijn
|
Ongeveer 30 seconden. |
|
Vervoerrichting
|
Links naar rechts/rechts naar links (optioneel) |
|
Transporthoogte
|
900 ± 20 mm ((of op maat) |
|
Luchtdruk
|
4-6 bar, MAX10L/min |
|
Stroomvoorziening
|
100-230 V wisselstroom (aanpassing) enkelfasig, MAX 300 V/A |
|
Specificaties
|
||||
|
Model nr.
|
HR-250XL | HR-330XL | HR-390XL | HR-XB460XL |
| PCB-grootte (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓530x390) | (50x50) ↓ (530x460) |
| Machinegrootte (L×W×H) mm | 1180 × 1130 × 1200 | 1300 × 1420 × 1200 | 1500 × 1530 × 1200 | 1500 × 1630 × 1200 |
| Maatwerkgrootte (L×W×H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535×460×570 | 535 × 530 × 570 |
| Gewicht | 170 kg | 150 kg | 170 kg | 185 kg |
