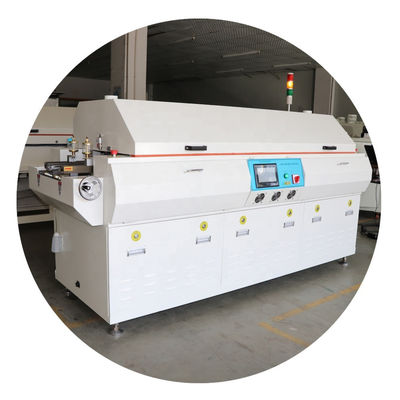

PCB-productielijn Machine 6 Zones SMT Loodvrije reflow soldeeroven Smd
Inleiding van het product:
1.Streamline vormontwerp maakt de oven er geweldig uitzien,PLC + PID gesloten lusregeling om hoge precieze temperatuurregeling en herhaalbare profielen te bereiken.2Het kan 50 groepen temperatuurparameters opslaan en 2 extra poorten bieden voor profieltesten.
Brand elektrische onderdelen zoals Schneider (Duitsland) breaker, Omron (Japan) box relais.Het werkt stabiel en minder lawaai..
4De bovenste zone, de kap en het deksel van de elektrische doos kunnen gemakkelijk worden geopend.
5De binnentunnel van de oven is gemaakt van roestvrij staal dat de hoge temperatuur kan weerstaan en gemakkelijk schoon kan worden gemaakt.
6De hele bovenste en onderste zones worden gedwongen warm luchtconvectie.
7.Rustvrij staal gaasband, de rails worden gehard met een geharde proces om het stabieler te maken, en keten vervoerband en SMEMA.
8Volledig voldoen aan verschillende vereisten voor loodvrije verwerking. modulair ontwerp om snel en eenvoudig onderhoud te krijgen, zodat de onderhoudstijd en kosten worden verminderd.
Parameters van de machine:
Model | HRM-640 |
Verwarmingszones | De bovenste 6 zones |
Onderste 6 zones | |
Verwarmingstunnel | 1938 mm |
Afmeting | L3571*W1200*H1450 |
Nettogewicht | ongeveer 1100 kg |
Algemeen vermogen | 41 kW |
Energieverbruik | Ongeveer 8-8 kW. |
Ramptijd van kamertemperatuur tot 260°C | < 15 minuten |
Controletipe | Touchscreen en PLC |
Verwarmingsmethode | Volledig gedwongen luchtconvectie |
Temperatuurregeling | PID-sluitloopcontrole, SSR-aandrijving |
Temperatuurbereik | Omgevingsomgeving---350°C |
Temperatuurnauwkeurigheid | ± 1 °C |
Temperatuuruniform | ± 2 °C |
Koeling | één koelzone, luchtkoeler voor koeling |
Vervoermethode | met een breedte van niet meer dan 50 mm |
Hoogte van het transportband | 900 ± 20 mm |
Breedte van de mesgordel | 450 mm |
Maximale PCB-breedte | 400 mm |
PCB-clearance | 30 mm |
Conveyorrichting | Links naar rechts |
Versnelling van het transportband | 0-1000 mm/min |
Hooklift | elektrische schroefstaaf |
Stroomvoorziening | 380v,3ph,50hz |
HRE-640 loodvrij reflowovenregelsysteem
1.Volledige Engelse interface, eenvoudig te bedienen die meer dan 50 groepen parameters kan opslaan met aanbevolen lood/loodvrij
2.temperatuur/snelheidsinstelling voordat de machine wordt geleverd.
3Het unieke programmaontwerp kan het startvermogen aanpassen en de startstroom verlagen.
4.Kleurige touchscreen interface met PLC controller zorgen voor stabiele werking van de machine.
HRE-640 Loodvrije reflowoven Elektrische
